Úzká místa typu pick-and-place přímo zabíjejí ziskovost montáže desek s plošnými spoji. Neustále bojujete s rovnováhou mezi nezpracovanou rychlostí umístění, agilitou změn a nekompromisní kvalitou produktu. Výběr nesprávné technologické platformy pro povrchovou montáž vede k masivním prostojům, vysoké zmetkovitosti a chybám při umístění. Vynucení velkoobjemového stroje do prostředí s velkým množstvím směsi zaručuje zpoždění nastavení. Provozování agilní platformy pro trvalou sériovou výrobu dusí váš výkon.

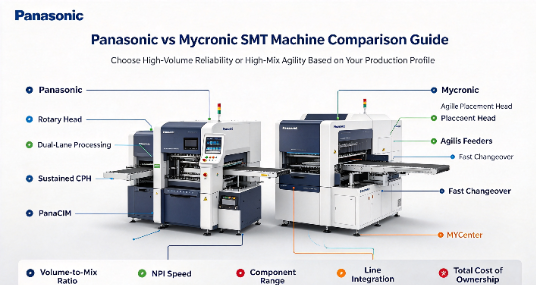

Hodnocení Panasonic vs Mycronic SMT Machine znamená podívat se na skutečné výrobní požadavky, dlouhodobou spolehlivost a kompatibilitu linky. Panasonic poskytuje trvalou, ultra vysokorychlostní propustnost pro masivní běhy. Mycronic vám poskytuje rychlé změny a extrémní flexibilitu komponent pro dynamické plány. Rozebereme jejich architektonické rozdíly, softwarové ekosystémy a kompatibilitu linek, abyste mohli optimalizovat efektivitu výroby na základě skutečných provozních dat.
Zarovnání produkčního profilu: Panasonic obecně vyniká v prostředích s velkým objemem a nízkým objemem (HVLM), která vyžadují trvalou, ultravysokou propustnost, zatímco Mycronic je navržen pro agilitu s vysokým objemem, nízkým objemem (HMLV) a rychlé změny.
Software a ekosystém: Softwarová sada Mycronic upřednostňuje bezproblémové NPI (New Product Introduction) a řízení zásob, zatímco PanaCIM společnosti Panasonic se zaměřuje na řízení linek na podnikové úrovni a nepřetržité monitorování výroby.
Realita integrace: Vyhodnocení obou strojů SMT vyžaduje posouzení kompatibility se stávajícími sítotisky, přetavovacími pecemi a MES (Manufacturing Execution Systems), aby byla zajištěna bezproblémová inline nebo ostrovní konfigurace.
Podpora a spolehlivost dodavatele: Dlouhodobý úspěch do značné míry závisí na globální servisní síti výrobce, možnostech SLA a spolehlivosti jejich hardwaru při trvalém provozním zatížení.
Obsah
Teoretická rychlost umístění poskytuje základní linii pro komponenty za hodinu (CPH) při použití standardu IPC-9850. Teoretická hodnota CPH však jen zřídka odráží skutečný objem výroby. Skutečná efektivita výroby závisí na míře využití linky. Stroj, který se může pochlubit 100 000 CPH, nic neznamená, pokud během složitého nastavování sedí hodiny nečinně. Vyhodnocení stroje SMT vyžaduje výpočet propustnosti v reálném světě. Musíte zohlednit časy přenosu desky, zpoždění základního rozpoznání a intervaly výměny trysek. Prostředí s velkým objemem vyžaduje trvalé CPH. Zařízení s vysokým mixem upřednostňují udržení vysokého využití navzdory častým odstávkám výroby. Když provozujete souvislou linku automobilových desek, chcete, aby se hlava neustále pohybovala. Když spouštíte prototypové dávky, chcete, aby byl stroj zpět a běžel během několika minut po dokončení úlohy.
Počet denních změn produktu určuje vaši potřebnou kapacitu podavače a rychlost nastavení softwaru. V zařízení provozujícím deset různých montáží za směnu se čas přechodu stává primárním úzkým hrdlem. Úspěch závisí na tom, jak rychle dokážou operátoři vyměnit banky podavačů, načíst nové programy umístění a ověřit hodnoty komponent. Stroje navržené s možností nastavení offline umožňují operátorům připravit další úlohu, zatímco ta aktuální běží. To výrazně snižuje prostoje stroje. Architektura podavače přímo ovlivňuje tuto metriku. Objemné nebo složité podavače zpomalují proces přechodu. Pokud vaši operátoři stráví třicet minut spojováním pásky a ověřováním cívek pro každou novou zakázku, vaše míra využití prudce klesne.
Vysoká rychlost umístění nesmí nikdy ohrozit kvalitu produktu. Přepracování hustě osazené desky plošných spojů snižuje spolehlivost a plýtvá pracovními hodinami. Moderní platformy využívají pokročilé systémy vidění, korekci chyb v reálném čase a kontroly koplanarity, aby byla zachována vysoká výtěžnost umístění. Kritéria úspěšnosti zahrnují schopnost stroje detekovat ohnuté vodiče, ověřit orientaci komponent před umístěním a automaticky upravit mírné deformace desky. Míra odmítnutí musí zůstat blízko nule. To vyžaduje robustní mechanickou stabilitu a přesné ovládání podtlaku na špičce trysky. Vypadlá součástka nebo zkosený odpor 0402 vytváří noční můru na stanici Automated Optical Inspection (AOI).
Miniaturizace nadále posouvá limity montážního hardwaru. Schopná platforma musí zpracovávat mikrosoučástky, jako jsou metrické čipy 01005 a 0201, s absolutní přesností. Současně musí být stroj vybaven velkými konektory zvláštního tvaru, těžkými induktory a vysokými elektrolytickými kondenzátory. Úspěch je definován schopností zařízení řídit tento obrovský rozsah součástí bez nutnosti nadměrného ručního zásahu. Chcete se vyhnout zakázkovým tryskám nebo specializovaným umisťovacím hlavicím, které narušují standardní výrobní tok. Pokud váš stroj vyžaduje ruční výměnu hlavy pro umístění 45mm BGA, ztrácíte drahocenný výrobní čas.
Regulovaná odvětví, včetně lékařských zařízení, letectví a výroby automobilů, vyžadují přísnou sledovatelnost na úrovni komponent. Kritéria úspěšnosti zahrnují softwarovou kapacitu stroje přesně zaznamenat, která cívka komponentu byla použita na konkrétní sériové číslo desky. To vyžaduje bezproblémovou integraci se snímači čárových kódů, inteligentními podavači a továrními sítěmi MES. Systém musí zabránit obsluze v naložení nesprávné cívky. Musí dokumentovat celý proces umisťování, aby vyhověl přísným auditům shody v odvětví. Když auditor požádá o historii umístění konkrétního mikrokontroléru, váš software musí tuto zprávu okamžitě vygenerovat.
Panasonic konstruuje své platformy na základě technologie rotační hlavy a pevné modularity. Základní filozofie se soustředí na nepřetržité, nepřerušované umístění. Rotační hlavy umožňují více tryskám odebírat součásti současně a umisťovat je v rychlém sledu. Tím se zabrání pohybu start-stop, který je vlastní některým lineárním systémům. Tento mechanický přístup minimalizuje vibrace při vysokých rychlostech a zajišťuje konzistentní přesnost při masivních výrobních sériích. Modulární design umožňuje zařízením škálovat své linky přidáním specifických umístění nebo dávkovacích modulů, jak se zvyšují požadavky na objem. Postavíte linku, která přesně odpovídá vašim požadavkům na propustnost, aniž byste přehnaně investovali do zbytečné flexibility.
Když je hlavním cílem trvalé vysokorychlostní umístění, architektury Panasonic excelují. Integrace dvoupruhového zpracování umožňuje stroji obsadit dvě identické desky současně nebo zpracovat dvě různé desky asynchronně. Tím se eliminují úzká místa přenosu desky. Otočné ukládací hlavy si udržují své hodnoty CPH i při manipulaci s hustou směsí standardních pasivních součástek. Pevné portálové systémy a pokročilé lineární motory pohánějí osazovací hlavy s agresivními profily zrychlení. Maximalizujete výkon na metr čtvereční podlahové plochy továrny. Pokud potřebujete umístit miliony kondenzátorů 0201 týdně, tato architektura zvládne zátěž bez námahy.
Panasonic integruje korekce umístění řízené umělou inteligencí, aby byla zachována spolehlivost při nepřetržitém provozním zatížení. Stroje monitorují údaje o umístění v reálném čase. Automaticky se přizpůsobují mikroskopickým posunům v zarovnání desek nebo variací komponent. Strojírenství se zaměřuje na robustní, vysoce odolné odlitky, které odolávají tepelné roztažnosti a vibracím. Tato inteligentní komunikace se rozšiřuje napříč výrobní linkou. Zařízení předává data zpět do sítotisku, aby opravila ofsety pájecí pasty dříve, než způsobí vady umístění. Získáte samoopravnou linku, která běží na směny najednou s minimálním zásahem operátora.
Inteligentní systém podavače zpracovává hromadné komponenty pro nepřetržitý provoz. Panasonic využívá možnosti provozu bez spojů. Obsluha připojí novou cívku součástí na cívku, která končí, aniž by zastavila stroj. Podávací vozíky umožňují rychlou výměnu. Operátoři se pohybují ve zcela nové řadě předem ověřených komponent. Tato architektura podporuje nepřetržitou výrobu. Stroj běží dny nebo týdny na jedné řadě produktů. Strávíte méně času bouráním nastavení a více času protlačováním desek přes přetavovací pec.
Ekosystémům Panasonic se daří v prostředích, kde objem diktuje ziskovost. Smluvní výrobci a výrobci originálního vybavení vyrábějící spotřební elektroniku, chytré telefony, automobilové řídicí moduly a pole osvětlení LED nesmírně těží z této architektury. Tato zařízení procházejí občasnými změnami a vyžadují nepřetržitou spolehlivost na podnikové úrovni. Stroje běží 24/7. Představují optimální volbu pro velkoobjemové výrobní strategie s malým množstvím směsi. Pokud váš plán výroby vypadá v pátek stejně jako v pondělí, Panasonic vám poskytne stabilitu, kterou potřebujete.
Mycronic přistupuje k montáži se zaměřením na extrémní flexibilitu a softwarově řízené nastavení. Inženýrská filozofie upřednostňuje schopnost pracovat s jakoukoli komponentou na jakékoli desce a kdykoli. Spíše než se spoléhat na masivní rotační hlavy, Mycronic využívá vysoce agilní ukládací hlavy kombinované se sofistikovanými nástrojovými sadami. Tato architektura se integruje s jejich vlastní technologií tryskového tisku. Zařízení aplikují pájecí pastu za chodu, aniž by pro každou novou revizi desky potřebovali vlastní šablony. Eliminujete zpoždění při pořizování šablon a začnete stavět prototypy ve stejný den, kdy obdržíte holé desky.
Systém podavače Agilis řídí optimalizaci přechodu Mycronic. Tyto podavače postrádají složité pohyblivé části. Spoléhají na to, že stroj posune pásku dopředu. Operátoři vloží novou cívku do podavače během několika sekund bez použití nástrojů nebo spojování pásky. Přístup zaměřený na software umožňuje komplexní off-line nastavení. Operátoři programují stroj, ověřují hodnoty součástí a nakládají podavače Agilis do zásobníků, zatímco stroj aktivně vyrábí další produkt. Tato architektura minimalizuje prostoje během zavádění nových produktů. Dokončenou zakázku vyměníte za nový prototyp během několika minut místo hodin.
Mycronic využívá pokročilé systémy vidění za běhu. Kamery namontované přímo na osazovací hlavě kontrolují komponenty při jejich cestě z podavače na desku. To eliminuje potřebu cestovat ke stacionární nahoru hledící kameře pro standardní díly. Tato integrace ekosystému se rozšiřuje na spárování platformy umístění s řešeními 3D SPI a AOI společnosti Mycronic. Stroje sdílejí kontrolní data. Vytvářejí systém s uzavřenou smyčkou, který zvyšuje celkovou kvalitu vlasce a automaticky označuje potenciální trendy defektů. Chyby umístění zachytíte dříve, než deska vstoupí do přetavovací pece.
Platformy Mycronic zvládají širokou škálu typů komponent, aniž by vyžadovaly specializované umisťovací hlavy nebo rozsáhlou mechanickou rekonfiguraci. Stroje plynule přecházejí z umístění pasivů 01005 na velké QFP, BGA a konektory zvláštního tvaru. Inteligentní banky nástrojů automaticky vymění trysky během několika sekund na základě softwarového programu. Tato všestrannost zajišťuje, že vysoce složité desky s různými kusovníky se sestaví v jediném průchodu. Pro díly zvláštních tvarů nemusíte desky směrovat do sekundární stanice pro ruční umístění.
Mycronic platformy jsou vhodné pro zařízení, která vyžadují maximální agilitu oproti surovému CPH. Smluvní výrobci specializující se na letectví, obranu, lékařské prototypování a specializované průmyslové ovládací prvky tomuto profilu dokonale vyhovují. Tato prostředí zvládají více denních změn, sestavují složité desky v malých sériích a čelí neustálým revizím návrhu. Schopnost přechodu z jednoho komplexního produktu na zcela jiný během několika minut činí tuto architekturu nepostradatelnou pro provozy s vysokým mixem a malým objemem. Pokud se váš výrobní plán změní třikrát denně, Mycronic nechá vaše vřetena otáčet.
Panasonic používá pevné rámy a rotační hlavy pro udržení vysoké rychlosti a přesnosti umístění, takže je vhodný pro velké objemy standardních komponent. Mycronic má nižší nezpracovanou rychlost, ale zachovává si stabilní přesnost napříč širší řadou složitých komponent. Oba využívají pokročilé kamerové systémy ke kontrole součástí a snížení vad umístění.
Panasonic používá podávací vozíky, které lze připravit offline, což funguje dobře pro opakovanou velkoobjemovou výrobu. Mycronic používá podavače Agilis a softwarové nastavení pro podporu rychlejších změn produktů. Dokáže importovat data CAD a kusovníků, zjednodušit nakládání podavačů a urychlit výrobu prvního artiklu, díky čemuž je flexibilnější pro časté práce NPI a prototypů.
Panasonic PanaCIM se zaměřuje na celozávodní řízení výroby, správu materiálů, integraci MES a prediktivní údržbu. Mycronic MYCenter se více zaměřuje na rychlé nastavení, inventarizaci komponent a správu NPI. PanaCIM je navržen pro řízení výroby ve velkém měřítku, zatímco MYCenter podporuje flexibilní výrobu a časté změny.
Panasonic obecně poskytuje vyšší CPH na metr čtvereční díky vysokorychlostnímu a dvouproudovému zpracování, ale podávací vozíky a offline nastavení vyžadují další prostor. Mycronic může poskytovat nižší výkon na metr čtvereční, zatímco jeho kompaktní podavače Agilis vyžadují méně úložného prostoru. Volba závisí na tom, zda továrna upřednostňuje maximální výkon nebo flexibilní nastavení.
Panasonic má rozsáhlou globální servisní síť, která podporuje náhradní díly, dlouhodobý servis a kontinuální výrobní prostředí. Mycronic poskytuje specializovanou technickou podporu a vzdálenou diagnostiku úzce propojenou se svým softwarovým ekosystémem. Oba podporují dlouhodobý provoz stroje, ale jejich servisní modely jsou navrženy pro různé potřeby výroby.
Funkce / Atribut | Architektura Panasonic | Mycronic Architecture |
|---|---|---|
Primární síla | Trvalá ultravysoká propustnost | Extrémní obratnost a flexibilita |
Systém podavače | Inteligentní provoz na vozíku, bez spojování | Individuální podavače Agilis, nakládání bez nářadí |
Rychlost NPI | Mírný; vyžaduje přípravu vozíku | Výjimečně rychlý; softwarově řízené nastavení |
Rozsah komponent | Vynikající; používá modulární přesné hlavy | Obrovský; zvládá liché tvary bez změny hlavy |
Softwarové zaměření | PanaCIM: Enterprise line control & MES | MYCenter: Rychlé nastavení a sledování zásob |
Ideální prostředí | High-Volume, Low-Mix (HVLM) | High-Mix, Low-Volume (HMLV) |
Představení nové platformy představuje křivku učení pro programování a provoz. Systémy Panasonic vyžadují, aby operátoři rozuměli komplexní správě vozíků, technikám překládání bez spojování a navigaci podnikového softwaru. Systémy Mycronic vyžadují, aby se operátoři přizpůsobili softwarově náročným rozhraním a jedinečné mechanice podavačů. Během přechodného období se zvyšuje riziko chyby operátora. To zmírníte tím, že před instalací rozsáhle využijete školicí programy dodavatelů. Využijte intuitivní funkce uživatelského rozhraní obou platforem a vytvořte standardizované interní operační postupy. To zajišťuje, že operátoři mohou s jistotou spravovat nastavení a odstraňovat drobné závady, aniž by museli volat techniky.
Integrace moderní platformy do linky se starším, nekomunikativním zařízením představuje značná rizika. Nový stroj nemůže optimalizovat výrobu, pokud starší sítotisk nebo přetavovací pec vytváří úzké místo. Starší zařízení postrádají komunikační protokoly nezbytné pro zpětnou vazbu v uzavřené smyčce. Tento problém můžete zmírnit implementací middlewarových řešení nebo zajištěním toho, aby všechna zařízení dodržovala standardizované protokoly SMEMA nebo novější IPC-HERMES-9852. Upgradujte starší kontrolní zařízení tak, aby odpovídalo propustnosti a komunikačním schopnostem nového osazovacího stroje. K dosažení skutečné účinnosti potřebujete mluvit celou linku.
Zavázat se ke kterékoli značce znamená zavázat se k jejich vlastnímu ekosystému feeder. Podavače představují masivní provozní investici. Pokud si zařízení vybere platformu, ale nezíská dostatek podavačů pro podporu offline nastavení, účinnost stroje drasticky klesne. Riziko je zablokováno v systému, který nelze škálovat podle budoucích výrobních potřeb. Tento problém můžete zmírnit přesným modelováním na základě aktuálního a plánovaného inventáře součástí. Implementujte strategie nákupu po fázích. Získejte základní stroj s dostatečným počtem podavačů pro okamžité potřeby a zároveň vytvořte rozpočet na další podavače s rostoucí složitostí produktu.
Ani jeden stroj není ve vakuu objektivně lepší. Účinnost a kvalita produktu zcela závisí na poměru objemu a směsi vašeho zařízení a vhodnosti konkrétní výrobní linky. Panasonic dominuje v prostředích, kde nezpracovaná rychlost a nepřetržitý provoz pohání ziskovost. Mycronic vede v prostředích, kde je vaší primární konkurenční výhodou schopnost rychle přecházet mezi složitými, nízkoobjemovými sestaveními. Sladění architektonických předností stroje se skutečnou každodenní provozní realitou vaší továrny zabrání nákladným úzkým místům.
Pro dokončení hodnocení vašeho zařízení proveďte následující kroky:
Proveďte přísnou časovou studii o současných problémech přechodu na euro ve vašem zařízení, abyste kvantifikovali ztracené hodiny výroby.
Auditujte svůj stávající inventář podavačů a mix komponent, abyste zjistili, která architektura podavače nejlépe podporuje vaše každodenní operace.
Vyžádejte si od obou výrobců ukázku z času na objem s použitím nejsložitější a nejnáročnější sestavy PCB vašeho závodu.
Vyhodnoťte možnosti integrace vašeho stávajícího MES a kontrolního zařízení se softwarovými sadami PanaCIM a MYCenter.
Odpověď: Stroje Panasonic jsou konstruovány pro velkoobjemovou výrobu s malým množstvím směsi, využívající rotační hlavy pro trvalé, ultra-vysokorychlostní umístění. Stroje Mycronic se zaměřují na prostředí s vysokým mixem a malým objemem, upřednostňují rychlé změny, agilitu řízenou softwarem a flexibilní manipulaci se součástmi pro časté přechody produktů.
Odpověď: Mycronic obecně vyniká v NPI. Jeho softwarově orientovaná sada MYCenter v kombinaci s beznástrojovým podávacím systémem Agilis umožňuje operátorům programovat nové desky a načítat komponenty výrazně rychleji než tradiční systémy založené na vozíku. To minimalizuje prostoje během sestavování prototypů.
Odpověď: Obě značky využívají pokročilé kamery a software k minimalizaci závad. Panasonic spoléhá na robustní mechanickou stabilitu a korekce umístění řízené umělou inteligencí pro nepřetržitý provoz. Mycronic využívá k průběžné kontrole komponentů na hlavě namontované systémy vidění, které se okamžitě přizpůsobí různým typům komponent bez zpomalení.
Odpověď: Ano, pomocí standardizovaných protokolů SMEMA nebo IPC-HERMES-9852 si mohou vzájemně fyzicky předávat desky. Míchání značek však komplikuje integraci softwaru, vyžaduje, aby se operátoři naučili dvě různá rozhraní, a nutí zařízení udržovat dva zcela odlišné vlastní inventáře podavačů.
Odpověď: Panasonic využívá inteligentní systémy založené na vozíku navržené pro hromadné nakládání a nepřetržitý provoz bez spojů, ideální pro dlouhé jízdy. Mycronic používá systém Agilis, který obsahuje individuální podavače bez použití nářadí, které okamžitě zapadnou na místo a optimalizují rychlost pro časté offline nastavení.
Odpověď: Oba vyžadují přísné dodržování denních, týdenních a ročních kalibračních postupů, včetně čištění trysek, kontrol podtlaku a mazání os. Dlouhodobá spolehlivost silně závisí na dodržování těchto plánů a využívání globální servisní sítě výrobce pro pravidelnou hloubkovou údržbu.
