Automatizovaná optická kontrola založená na pravidlech (AOI) selhává na moderních linkách PCBA s vysokou hustotou. Při kontrole komponent 01005 nebo hustě zaplněných BGA desek se nemůžete spoléhat na statické prahy. Detekce defektů řízená umělou inteligencí funguje jako základní požadavek pro jakýkoli seriózní provoz technologie povrchové montáže (SMT). Vysoká četnost falešných hovorů a dlouhé doby ručního přezkoumání snižují rychlost linky. Ničí výnosové rezervy a vyhoří operátory, což vede přímo k sekundárním chybám při kontrole.
Výrobní manažeři čelí neustálému boji na půdě továrny. Tradiční deterministické algoritmy se snaží rozlišit mezi přijatelnými variacemi procesu a skutečnými defekty na hustě osídlených deskách. Nepatrný posun v sítotisku nebo neškodné zbytky tavidla často způsobí zastavení stroje, což nutí lidskou obsluhu ověřit dokonale dobrou desku.
Vyhodnocujeme, jak dva velcí hráči konstruují svůj 3D AOI hardware a AI software, aby napravili tyto překážky. Podíváme se na přesnou mechaniku jejich inspekčních hlav, jejich rámce strojového učení a na to, jak fungují na aktivních továrních plochách. Toto rozdělení odstraňuje marketingová tvrzení, že se zaměřují na výkon inline, míru úniku defektů a skutečnou efektivitu programování.
Efektivita programování AI: Porovnejte rámec VAI ProVision společnosti Viscom s proprietárním AI enginem SAKI, pokud jde o časy nastavení zavedení nového produktu (NPI) a automatické generování programů.

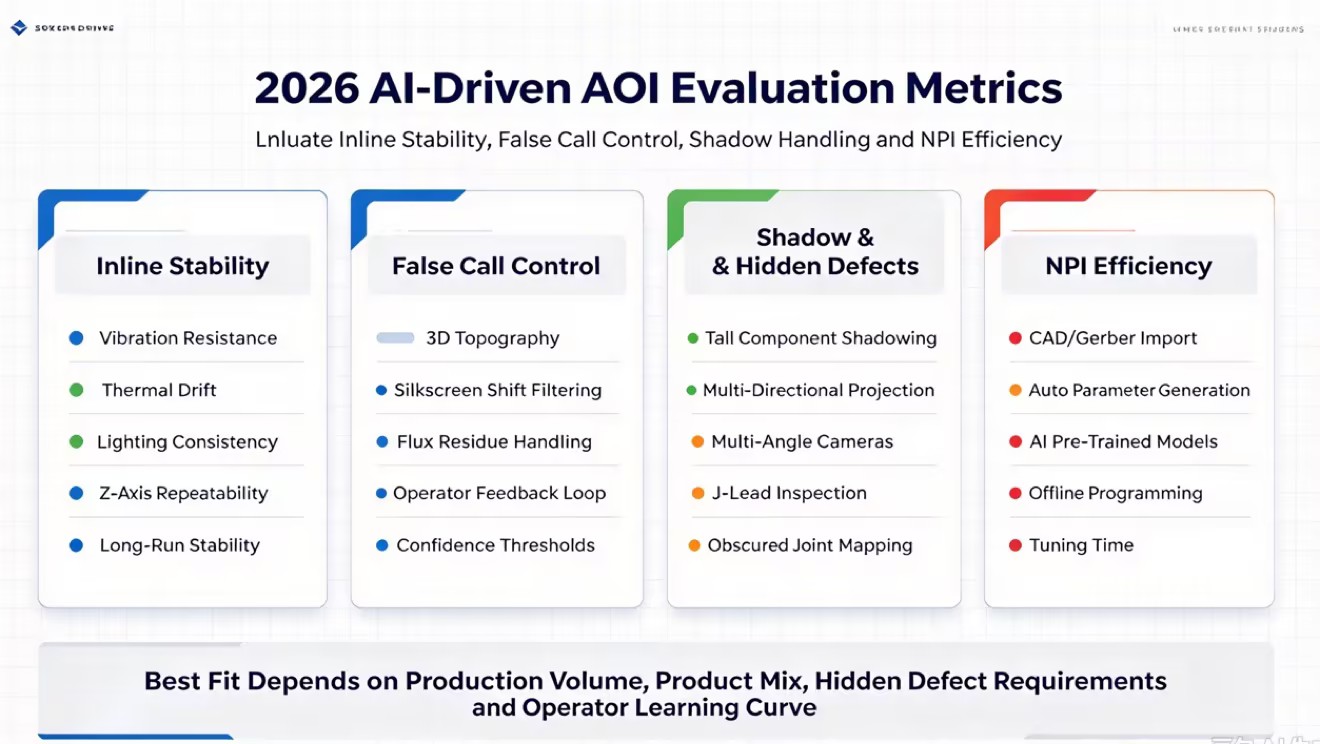

False Positive Reduction & Smart Review: Zvýrazněte kritické metriky pro vyhodnocení toho, jak každý systém rozlišuje mezi přijatelnými tolerancemi a kritickými defekty, a jak kontrolní stanice s podporou AI minimalizují čas ručního ověřování.
Hloubková 3D kontrola: Shrňte, jak se obě značky vyrovnávají se skrytými defekty a stínováním vysokých komponent pomocí pokročilých zobrazovacích technologií a inteligentních algoritmů.
Integrace a škálovatelnost: Nastíní připravenost obou platforem na soulad s chytrou továrnou, integraci MES s uzavřenou smyčkou a neustálé zdokonalování strojového učení.
Obsah
Výkon AOI by se měl měřit na skutečných linkách SMT, nejen rozlišením kamery nebo maximální rychlostí kontroly. Tovární vibrace, změny osvětlení a teplotní posuny mohou ovlivnit kvalitu obrazu a přesnost kontroly. Spolehlivý systém AOI by měl udržovat stabilní výkon za skutečných výrobních podmínek.
Umělá inteligence pomáhá systémům AOI rozpoznat normální odchylky v pájených spojích a umístění součástek, čímž se snižuje zbytečná falešná volání. Moderní systémy se také mohou učit ze zpětné vazby operátora během kontroly závady. To zkracuje dobu manuální kontroly, snižuje pracovní zátěž operátora a zlepšuje efektivitu kontroly v průběhu času.
SAKI kombinuje kamery s vysokým rozlišením s vícefrekvenční projekcí s fázovým posunem pro přesnou 3D kontrolu. Vícesměrové osvětlení pomáhá redukovat stíny z vysokých součástí a zlepšuje měření v ose Z součástek a pájených spojů, včetně skrytých oblastí na PCBA s vysokou hustotou.
SAKI používá AI k importu dat CAD a Gerber, vytváření knihoven komponent a automatickému vytváření nastavení počáteční kontroly. Jeho umělá inteligence také analyzuje data 3D pájených spojů, aby detekovala vady, jako jsou zvednuté vodiče, přemostění a nedostatečné pájky, což snižuje potřebu ručního programování a 2D vizuálních kontrol.
SAKI se dobře hodí pro velkoobjemovou výrobu, kde je důležitá stabilní kontrola a nízká četnost falešných hovorů. Jeho proces NPI kombinuje CAD data, knihovny komponent, parametry generované AI a automatické ladění pomocí skutečných desek. Operátoři však mohou potřebovat další školení a zakázkové komponenty mohou vyžadovat více kontrolních dat, než se model AI stane spolehlivým.
Technologie snímací hlavy ve standardním stroji Viscom AOI 2026 představuje vysoce specializovaný přístup k optickému získávání dat. Viscom silně spoléhá na víceúhlové kamerové systémy obklopující centrální ortogonální senzor s vysokým rozlišením. Toto pole pracuje v tandemu s pokročilými moduly promítání okrajů. Projektory vrhají přesné světelné vzory po desce, zatímco úhlové kamery zachycují deformaci těchto vzorů na součástech.
Viscom konstruuje tuto hardwarovou konfiguraci speciálně pro identifikaci skrytých defektů. Úhlové kamery nahlížejí pod okraje určitých součástí a kontrolují zaoblení obalů J-olova, které zůstávají při pohledu shora dolů zakryté. Hloubková 3D kontrola se zcela spoléhá na tato multiperspektivní data. Systém rekonstruuje vysoce přesný 3D model PCBA a umožňuje softwaru měřit objem pájky a koplanaritu součástek s extrémní přesností.
Viscom vAI ProVision využívá AI k analýze CAD dat a automatickému vytváření nastavení inspekce na základě typů komponent a standardů IPC. Omezuje ruční práci, jako je kreslení kontrolních oblastí a nastavování výškových limitů, což pomáhá inženýrům vytvářet kontrolní programy rychleji a soustředit se na složitější součásti.
Viscom se dobře hodí pro vysoce kvalitní a vysoce spolehlivou výrobu, jako je automobilová a letecká výroba. Jeho software vAI ProVision podporuje rychlejší NPI a časté změny produktu, zatímco kontrola z více úhlů pomáhá splnit přísné požadavky na kontrolu. Složitější kontrolní úkoly však mohou vyžadovat dodatečné nastavení a integraci systému.

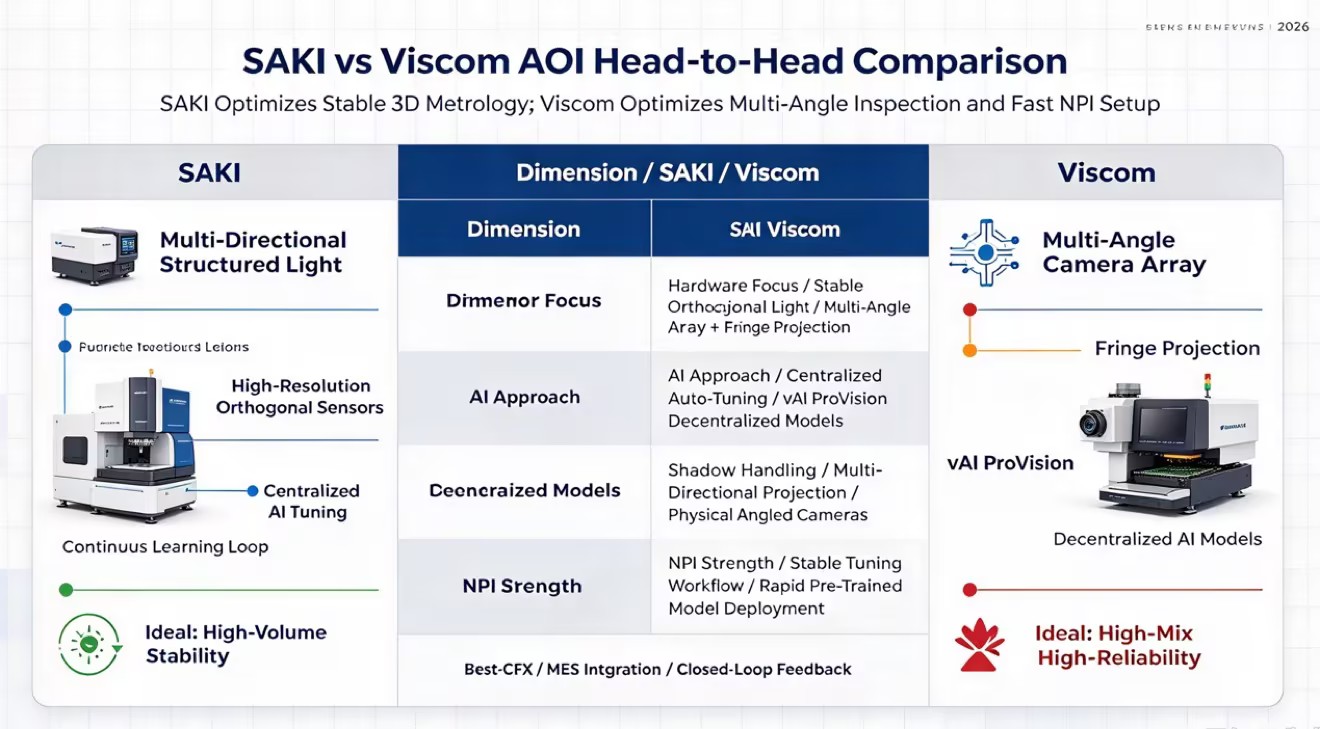

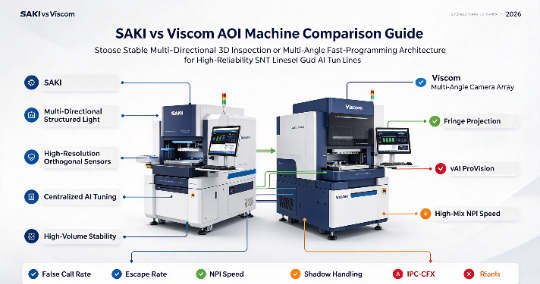

Abychom pochopili rozdíly v hardwaru a softwaru, můžeme se podívat na to, jak oba systémy přistupují k procesu kontroly:
Funkce systému | Architektura SAKI | Architektura Viscom |
|---|---|---|
Konstrukce primárního snímače | Ortogonální s vysokým rozlišením s fázovým posunem | Ortogonální v kombinaci s víceúhlým kamerovým polem |
Strategie zmírňování stínů | Vícesměrná strukturovaná světelná projekce | Fyzická úhlová kontrola kamery a okrajová projekce |
Softwarový engine NPI | Centralizované automatické ladění AI | decentralizované modely vAI ProVision |
Ideální produkční prostředí | Kontinuální běhy s velkým objemem a nízkým obsahem směsi | Vysoký mix, vysoká spolehlivost (automobilový/letecký průmysl) |
Maximalizace schopností vAI ProVision často vyžaduje hlubokou integraci s proprietárními nástroji pro správu dat společnosti Viscom. Hardwarová stopa víceúhlové snímací hlavy může být také větší než u konkurenčních systémů, což vyžaduje pečlivou integraci do stávajících SMT linek. Komplexní vyhodnocení umělé inteligence využívající data ze všech úhlových kamer současně zavádí režii zpracování, což okrajově ovlivňuje doby cyklu na extrémně hustých deskách.
Porovnání SAKI vs Viscom AOI Machine vyžaduje analýzu toho, jak jejich příslušné neuronové sítě odfiltrují přijatelné varianty PCB. Posuny sítotisku, zbytky tavidla a menší odbarvení substrátu spouštějí falešné pozitivity ve starších systémech. SAKI využívá vysoce centralizovaný model umělé inteligence, který filtruje tyto vizuální anomálie tím, že upřednostňuje 3D topografická data před 2D barevnými variacemi. Neuronové sítě společnosti Viscom využívají víceúhlová obrazová data ke křížovým referenčním anomáliím, čímž zajišťují, že stín způsobený zbytkem tavidla nebude chybně interpretován jako chybějící zaoblení pájky.
Podrobná kontrola nad prahy spolehlivosti AI se mezi těmito dvěma platformami liší. Viscom poskytuje inženýrům podrobné posuvníky pro úpravu přísnosti modelů vAI ProVision, což umožňuje rychlé úpravy za běhu. Systém SAKI automatizuje tyto prahové hodnoty na základě nepřetržité učební smyčky, což vyžaduje méně manuálních zásahů, ale nabízí o něco méně možnosti okamžitého ručního ovládání. Oba systémy efektivně zvládají hloubkovou 3D kontrolu skrytých defektů, ačkoli fyzické úhly kamery Viscom poskytují výhodu při kontrole vysoce složitých geometrií PCBA s výraznými stíny.
SAKI i Viscom používají kontrolní systémy s pomocí AI ke zkrácení doby ruční kontroly. SAKI poskytuje jasné 3D snímky defektů a referenční snímky, zatímco Viscom nabízí více pohledů z kamer a podrobnější kontrolní data. Oba systémy se mohou učit ze zpětné vazby operátora, aby omezily opakované falešné hovory v průběhu času.
Oba systémy používají data CAD a Gerber pro offline programování, ale jejich pracovní postupy se liší. SAKI využívá strukturovaný proces ladění AI, který se zaměřuje na stabilní kontrolu, zatímco vAI ProVision společnosti Viscom využívá předem vycvičené modely AI k rychlejšímu vytváření programů a omezení ručního nastavování během NPI.
SAKI a Viscom podporují IPC-CFX pro integraci s MES a dalším zařízením SMT. Oba systémy mohou sdílet data AOI se stroji SPI a Pick-and-Place pro identifikaci změn procesu a podporu automatických oprav. To pomáhá snížit vady a zlepšit kontrolu výroby.
SAKI a Viscom přistupují k výzvě výroby elektroniky s odlišnými inženýrskými filozofiemi. SAKI upřednostňuje robustní optickou hardwarovou stabilitu a vysoce centralizované, automatizované ladění AI, aby bylo dosaženo maximální inline konzistence. Viscom se výrazně zaměřuje na získávání senzorů z více úhlů a rychlé nasazení softwaru prostřednictvím vAI ProVision, aby dominoval v prostředí s vysokým mixem a vysokou složitostí.
Zařízení upřednostňující dlouhé výrobní série, kompatibilitu se stávající flotilou SAKI a absolutní odolnost vůči proměnným prostředím by měla SAKI vybrat do užšího výběru. Prostředí vyžadující rychlé obraty NPI, přísnou 3D shodu pro skryté defekty a granulární kontrolu nad parametry AI shledají architekturu Viscomu vysoce efektivní.
Chcete-li se posunout vpřed s hodnocením AOI, proveďte následující kroky:
Sestavte testovací dávku svých nejsložitějších PCBA, konkrétně včetně desek se známými historickými úniky defektů.
Naplánujte si inline zkoušky s oběma prodejci na vaší aktivní podlaze SMT, abyste změřili skutečné snížení počtu falešných hovorů za skutečných tepelných a vibračních podmínek.
Vyhodnoťte softwarové rozhraní se svými současnými operátory strojů a změřte křivku učení a zkontrolujte ergonomii stanice.
Ověřte kompatibilitu IPC-CFX s vaším stávajícím Manufacturing Execution System (MES), abyste zajistili správné fungování protokolování dat v uzavřené smyčce.
Odpověď: Viscom integruje neuronové sítě s daty 3D okrajové projekce. AI analyzuje víceúhlovou 3D topografii součásti nebo pájeného spoje. Namísto spoléhání se na rigidní geometrická pravidla, model strojového učení rozumí přirozenému rozptylu přijatelných pájených zaoblení a umístění součástí. To mu umožňuje rozlišovat mezi skutečně kritickými defekty a přijatelnými variacemi procesu, což výrazně snižuje falešné poplachy a dobu manuální kontroly.
Odpověď: Viscom obecně nabízí rychlejší obrat NPI díky svému softwaru vAI ProVision, který agresivně aplikuje předem vycvičené modely AI na importovaná data CAD, aby automaticky generoval parametry kontroly. SAKI obsahuje nástroje pro automatické programování, ale jeho pracovní postup vyžaduje metodičtější fázi ladění řízenou umělou inteligencí na prvních několika fyzických deskách, upřednostňující dlouhodobou stabilitu před okamžitou rychlostí nastavení.
A: Ano. Obě platformy jsou plně vybaveny pro ekosystémy chytrých továren. Podporují standardní komunikační protokoly, včetně IPC-CFX a SECS/GEM. To umožňuje bezproblémovou integraci se stávajícími systémy Manufacturing Execution Systems (MES) pro záznam dat v reálném čase, sledovatelnost a zpětnou vazbu v uzavřené smyčce s dalším zařízením linky SMT.
Odpověď: Oba stroje používají pokročilé zobrazování k mapování topografie desky. SAKI využívá vícesměrnou strukturovanou světelnou projekci k odstranění stínů způsobených vysokými součástmi. Viscom využívá víceúhlový kamerový systém kombinovaný s okrajovou projekcí, která fyzicky nahlíží pod okraje komponent. Inteligentní algoritmy pak tato data rekonstruují do přesného 3D modelu pro kontrolu zakrytých pájených spojů.
Odpověď: Údržba hardwaru zahrnuje běžnou optickou kalibraci, čištění čoček snímače a ověření vyrovnání projektoru, aby byla zajištěna přesnost osy Z. Údržba softwaru je stejně důležitá. Inženýři musí neustále aktualizovat centralizované knihovny komponent a řídit posun modelu AI tím, že do systému budou dodávat nová data, když se změní dodavatel komponent nebo výrobci PCB.
Odpověď: Modely umělé inteligence se přizpůsobují prostřednictvím možností neustálého učení a inteligentních zpětnovazebních smyček. Když operátor klasifikuje anomálii na nové součásti jako falešně pozitivní, systém aktualizuje své interní vážení. Inženýři aktualizují centralizované knihovny součástí offline tím, že přidávají data AI CAD a ukázkové obrázky nových dílů, aniž by zastavili aktivní výrobu.
