Sestavy desek plošných spojů s vysokou hustotou a extrémní miniaturizace součástí až do metrických velikostí 01005 a 0201 ponechávají nulovou rezervu pro chyby na úrovni továrny. Přísné standardy shody v automobilovém, leteckém a lékařském odvětví proměnily výrobu s nulovými chybami z konkurenční výhody na přísný základní požadavek. Výrobci se neustále snaží vyvážit rychlost kontroly s absolutní přesností. Udržování doby takt na lince udržuje výrobní kvóty na správné cestě, ale pro celkový výnos je stejně důležité eliminovat únikové rychlosti a minimalizovat falešná volání, která omezují ruční přepracování stanic.
Vyhodnocení optimálního systému automatické optické inspekce (AOI) vyžaduje posunout se daleko za základní požadavky na technické specifikace. Výrobní inženýři musí analyzovat technickou realitu, omezení fyzické stopy a skutečné možnosti propustnosti. Tato analýza rozebírá výrobní kompromisy mezi dvěma lídry v oboru. Pochopení nuancí nasazení Koh Young vs MEK AOI Machine poskytuje jasnost potřebnou k optimalizaci vašich linek technologie povrchové montáže (SMT) pro rok 2026 a dále.

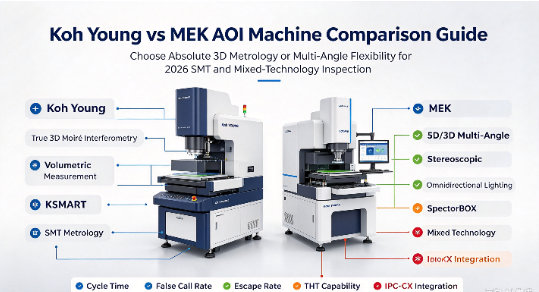

Měření vs. Inspekce: Koh Young spoléhá na skutečnou 3D profilometrii (Moiré interferometrie) pro absolutní měření, což z ní dělá zlatý standard pro komplexní, vysoce spolehlivé SMT linky.
Všestrannost vs. Specializace: MEK nabízí vysoce flexibilní 5D/3D systémy s výjimečným osvětlením z více úhlů, které poskytují silnou výhodu v deskách se smíšenou technologií (SMT a THT).
Realita propustnosti: Zatímco MEK často poskytuje rychlejší získávání surového obrazu, filtrování defektů řízené umělou inteligencí Koh Young drasticky zkracuje dobu sekundární ruční kontroly, což často vede k vyšší efektivní propustnosti linky.
Vlajková loď Model Matchup: Hodnocení často přichází na řadu Zenith od Koh Young (např. Zenith 2, Zenith Alpha) proti modulárním systémům ISO-Spector a SpectorBOX MEK.
Cost-to-Performance: MEK obvykle představuje nižší počáteční CapEx a rychlejší nasazení pro prostředí s vysokým objemem/nízkým objemem (HMLV), zatímco vyšší počáteční investice Koh Young je kompenzována vynikající ochranou výnosů ve vysokoobjemových/nízkoobjemových (HVLM) nebo kriticky důležitých aplikacích.
Obsah
Tradiční 2D AOI systémy kontrolují pouze osy X a Y, takže mohou přehlédnout vady související s výškou a mohou být ovlivněny barvami PCB nebo reflexními součástmi. True 3D AOI přidává měření osy Z k detekci zvednutých elektrod, problémů s koplanaritou a defektů objemu pájky. Poskytuje přesnější měření pro složité sestavy PCB s vysokou hustotou.

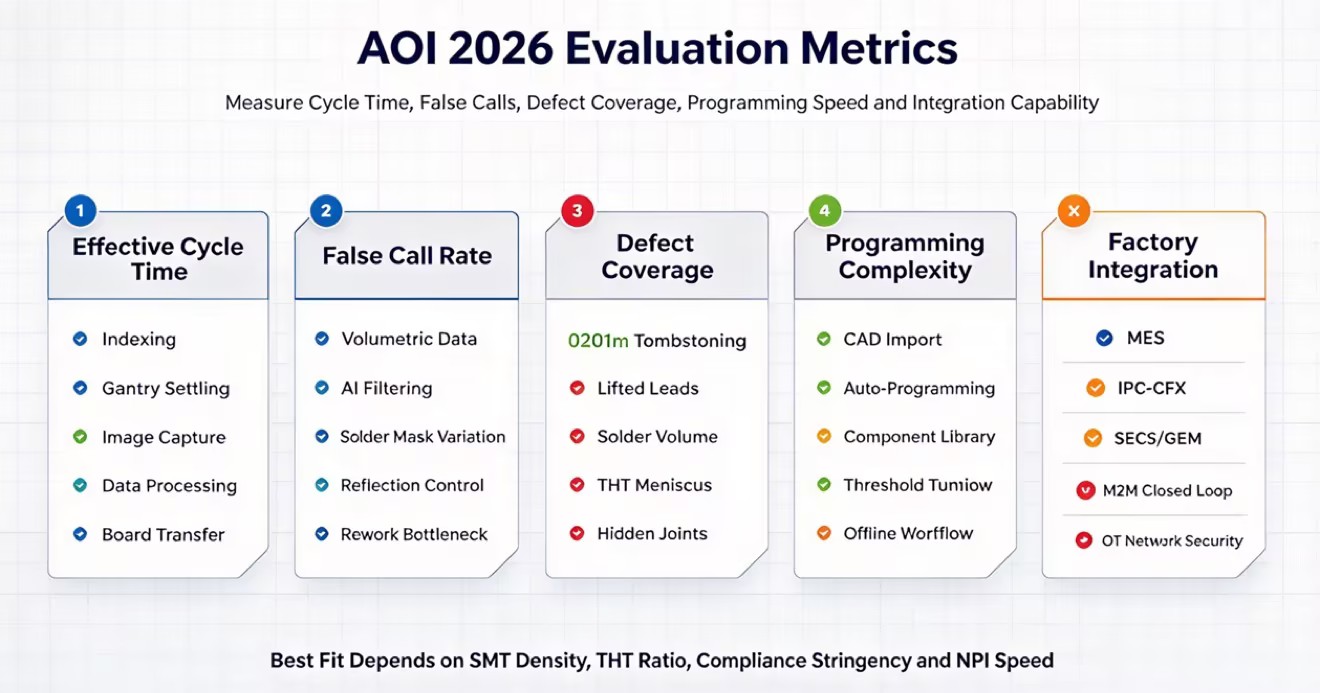

Rychlost AOI závisí na více než době skenování fotoaparátu. Nakládání desky, upínání, pohyb portálem, snímání obrazu, zpracování dat a přenos desky ovlivňují celkovou dobu cyklu. Falešná volání mohou také zpomalit produkci, protože operátoři je musí kontrolovat ručně. Dobrý systém AOI by měl vyvážit rychlou kontrolu s nízkými sazbami falešných hovorů.
Moderní systémy AOI používají AI k detekci defektů a identifikaci změn procesu dříve, než způsobí problémy s kvalitou. Sledováním změn v poloze součástky, objemu pájky a výšce osy Z může umělá inteligence varovat operátory, když výroba začne kolísat. Edge AI dokáže tato data rychle zpracovat a pomoci továrnám zlepšit kontrolu kvality bez zpomalení výrobní linky.
Koh Young používá vícecestnou technologii Moiré ke kontrole součástí PCB z několika úhlů, čímž snižuje stíny způsobené vysokými součástmi. Vytváří 3D data pro měření výšky, plochy a objemu součástí a pájených spojů. To pomáhá detekovat malé defekty na hustých PCB a podporuje kontrolu založenou na standardech IPC.
Řada Koh Young Zenith zahrnuje Zenith 2, Zenith Alpha a Zenith UHS pro různé potřeby kontroly. Optické rozlišení se pohybuje od 15 µm do 10 µm, s možností 10 µm navrženou pro malé metrické součástky 0201 a mikro-BGA. Kamery s vysokým rozlišením a pevné portálové systémy také pomáhají udržovat stabilní 3D kontrolu při vysokých rychlostech.
Softwarová integrace je primárním rozdílem pro jakýkoli stroj Koh Young AOI . Softwarový ekosystém KSMART poskytuje centralizované centrum pro řízení kvality v celé továrně. Nástroj Koh Young Auto Programming (KAP) poháněný umělou inteligencí drasticky zkracuje čas potřebný k nastavení nových profilů desky. KAP automaticky rozpozná komponenty z CAD dat a aplikuje správné kontrolní parametry na základě rozsáhlé centralizované databáze.
Navíc konektivita Machine-to-Machine (M2M) umožňuje systému předávat naměřená data v reálném čase zpět do systémů kontroly pájecí pasty (SPI) a strojů Pick-and-Place. Tato komunikace s uzavřenou smyčkou automaticky za běhu opravuje odchylky umístění a vkládá odchylky objemu. Pokud AOI detekuje konzistentní posun umístění, odešle příkaz offsetu přímo montérovi a opraví problém bez lidského zásahu.
Systémům Koh Young se daří ve výrobních sektorech s nulovou tolerancí. Absolutní možnosti měření z nich dělají prvotřídní volbu pro automobilovou elektroniku, kde selhání komponent může vést ke katastrofickým bezpečnostním problémům. Dodavatelé v oblasti letectví a obrany spoléhají na tuto technologii, aby splnili přísné požadavky regulační dokumentace.
Výrobci zdravotnických prostředků využívají metrologii s vysokým rozlišením k zajištění bezchybné funkce životně důležitých implantátů a monitorů. Mobilní zařízení PCBA s ultravysokou hustotou navíc těží ze schopnosti systému kontrolovat mikroskopické součásti těsně u sebe bez interference stínů. Když je vyžadována absolutní jistota, skutečná 3D metrologie poskytuje potřebná objektivní data.
MEK využívá 5D/3D zobrazování a víceúhlové osvětlení pro flexibilní kontrolu PCB. Jeho 9kamerový systém kombinuje jednu horní kameru s osmi bočními kamerami pro kontrolu skrytých pájených spojů, vysokých součástek, J-svodů a racčích křídel. Tento design pomáhá detekovat vady, které standardní kamery s horním okrajem mohou přehlédnout.
MEK ISO-Spector M1A kombinuje 3D kontrolu, AI a vysokorychlostní zpracování obrazu. SpectorBOX nabízí flexibilní kontrolu shora dolů nebo zdola nahoru pro vlnové a selektivní pájecí linky. Jeho vysoká vůle v ose Z podporuje také desky s velkými kondenzátory, chladiče a další vysoké komponenty.
MEK může kontrolovat jak SMT, tak THT sestavy, takže je vhodný pro desky se smíšenou technologií. Kontrola zdola nahoru pomáhá odhalit nedostatečnou pájku, přemostění, defekty děr pro kolíky a další problémy na kolících pájených vlnou. Jeho flexibilní osvětlení také zlepšuje kontrolu kolem velkých součástí THT.
MEK se dobře hodí pro velkosériovou a maloobjemovou výrobu, kde se často mění konstrukce desek plošných spojů a typy součástek. Jeho flexibilní kontrolní systém zvládne SMT, THT, těžké měděné desky a různé velikosti součástí. Díky tomu je užitečný pro smluvní výrobce a průmyslovou výrobu elektroniky.
MEK používá vysokorychlostní kamery k rychlému zachycení 2D/3D obrazu, což mu dává výhodu v rychlosti surového skenování. Koh Young zpracovává větší 3D datové sady z projekcí Moiré, ale novější technologie GPU a Edge AI zlepšily rychlost zpracování. Oba systémy mohou podporovat efektivní kontrolu složitých sestav DPS.
Koh Young je silný v inspekci SMT, protože jeho 3D měření dokáže detekovat malé defekty, jako jsou náhrobky 0201 a problémy s objemem pájky. MEK funguje dobře s THT a vysokými komponenty, protože jeho boční kamery mohou kontrolovat konektory, pájené spoje a oblasti skryté před kamerami shora dolů.
Koh Young používá 3D měření výšky a objemu k identifikaci defektů a snížení falešných hovorů. MEK používá algoritmy AI k oddělení skutečných defektů od vizuálních rozdílů způsobených barvami PCB nebo reflexními součástmi. Cílem obou systémů je omezit falešná volání a zabránit tomu, aby vadné desky prošly kontrolou.
Koh Young používá software KAP k vytváření kontrolních programů z CAD dat a automatickému nastavování kontrolních parametrů. MEK používá přizpůsobitelnou knihovnu komponent, která poskytuje inženýrům větší kontrolu nad nastavením osvětlení a kontroly. Oba systémy podporují integraci MES prostřednictvím standardů SECS/GEM a IPC-CFX.
Koh Young i MEK poskytují globální technickou podporu a služby náhradních dílů. Koh Young využívá regionální centra podpory a vzdálenou diagnostiku, zatímco MEK pracuje prostřednictvím regionálních distributorů a integračních partnerů. Kupující by si měli před nákupem porovnat doby odezvy místních techniků, dostupnost náhradních dílů a smlouvy o úrovni služeb (SLA).
Dimenze hodnocení | Koh Young | MEK (Marantz) | Provozní dopad |
|---|---|---|---|
Základní technologie | Skutečná 3D moiré interferometrie | 5D/3D víceúhlový stereoskopický | Určuje absolutní měření vs schopnost vizuální kontroly. |
SMT Defect Capture | Výjimečné (mikrokomponenty) | Silný | Rozhodující pro mobilní a lékařské PCBA s vysokou hustotou. |
THT / Vysoké komponenty | Střední (omezení stínů) | Výjimečný (9-kamerový systém) | Určuje výkon na deskách se smíšenou technologií a průmyslových deskách. |
Míra falešné volání | Téměř nula (objemová data) | Nízká (filtrováno AI) | Přímý dopad na překážky ručního přepracování a efektivní propustnost. |
Metoda programování | Automatické programování AI (KAP) | Přizpůsobitelné knihovny založené | Ovlivňuje rychlost NPI (New Product Introduction) a školení obsluhy. |
Vůle osy Z | Standardní SMT clearance | Možnosti vysoké vůle | Určuje schopnost kontrolovat desky s masivními chladiči nebo relé. |
Základní koncepční rozhodnutí se scvrkává na volbu mezi rigidním řízením procesu a agilní adaptabilitou. Nasazení technologie Koh Young znamená zavázat se k absolutní metrologii. Je to rozhodnutí změřit každý fyzický rozměr desky, aby byla zaručena shoda s neúprosnými průmyslovými standardy. Tato přísná kontrola je nezbytná pro prostředí, kde je jediná závada nepřijatelná, jako je letecký nebo lékařský průmysl.
Naopak nasazení technologie MEK znamená upřednostnění flexibility. Jde o rozhodnutí vybudovat vysoce adaptabilní kontrolní proces schopný zvládnout nepředvídatelné produktové mixy, těžké THT komponenty a různorodá uspořádání desek. Výrobci musí svůj výběr strojů přímo sladit s jejich dominantní výrobní realitou. Velkoobjemové zařízení s identickými deskami pro chytré telefony potřebuje přísnou standardizaci, zatímco smluvní výrobce vyrábějící padesát různých produktů týdně potřebuje agilní výrobní kapacity.
Ani jeden stroj není univerzálně lepší ve všech výrobních prostředích. Optimální volba zcela závisí na konkrétní složitosti desky, poměru komponent SMT k THT a přísnosti požadavků průmyslu na shodu. Vyberte si Koh Young, pokud vaše zařízení vyrábí kritické desky SMT s vysokou hustotou, kde je pro splnění automobilových nebo lékařských standardů povinné absolutní 3D měření a řízení procesů v uzavřené smyčce. Zvolte MEK, pokud provozujete vysoce smíšenou smluvní výrobu, která se zabývá různými typy desek, těžkými THT komponenty a požadujete vysoce univerzální systém schopný rychlých změn.
Zkompilujte testovací dávku svých nejsložitějších, defektem náchylných sestav PCB, které budou sloužit jako srovnávací standard.
Naplánujte si živé ukázky s oběma dodavateli, abyste spustili své benchmarkové desky a zaznamenali skutečný požadovaný čas programování.
Změřte frekvenci falešných volání a únikovou rychlost během živého testu, abyste vypočítali skutečnou efektivní propustnost pro váš konkrétní produktový mix.
Auditujte prostor své továrny a síťovou infrastrukturu, abyste zajistili kompatibilitu s fyzickými nároky a požadavky na integraci MES vybraného stroje.
Odpověď: Koh Young využívá vícecestnou Moiré interferometrii k zachycení absolutních 3D objemových měření každé součásti a pájeného spoje. MEK využívá všestranné 5D/3D víceúhlové stereoskopické kamerové systémy, které vynikají při kontrole složitých geometrií a skrytých spojů pomocí všesměrového osvětlení.
Odpověď: MEK obecně funguje lépe pro aplikace THT. Jejich systémy nabízejí možnosti kontroly zdola nahoru, modularitu pro vlnové pájecí linky a víceúhlové boční kamery s vysokou světlostí, které kontrolují vysoké součásti a těžké průmyslové konektory bez stínového rušení.
A: Ano. Obě značky plně podporují moderní tovární integrační standardy, včetně protokolů IPC-CFX a SECS/GEM. Usnadňují bezproblémovou komunikaci mezi stroji a umožňují AOI předávat data v reálném čase zpět do zařízení pro kontrolu pájecí pasty a zařízení pro výběr a umístění.
A: Ano. I když používají spíše stereoskopické zobrazování než absolutní moiré metrologii, jejich pokročilé algoritmy a kamery s vysokým rozlišením shora dolů přesně detekují mikrodefekty, náhrobky a přemostění na hustě zaplněných sestavách pro povrchovou montáž.
Odpověď: Koh Young minimalizuje falešné hovory tím, že se spoléhá na přísná, objektivní objemová měření spíše než na vizuální interpretaci. MEK omezuje falešná volání pomocí pokročilých filtrovacích algoritmů, které se učí rozlišovat mezi skutečnými strukturálními defekty a neškodnými vizuálními anomáliemi, jako jsou různé barvy pájecí masky.
