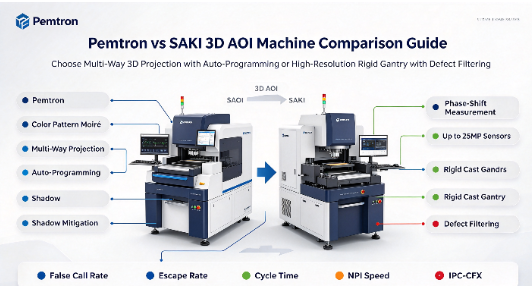

Při výrobě technologie povrchové montáže s vysokou hustotou (SMT) se finanční dopad falešných volání a defektů exponenciálně zmenšuje s miniaturizací komponent. Při umisťování komponent 0201m a 01005 se týmy inženýrů a kvality snaží vyvážit propustnost kontroly s absolutní přesností. Starší systémy automatizované optické inspekce (AOI) do značné míry spoléhají na manuální ladění prahu. To vede k únavě operátora, nejednotné klasifikaci defektů a problémům ve výrobě během zavádění nového produktu (NPI).
Řešení těchto úzkých míst vyžaduje vyhodnocení platforem 3D AOI nové generace. Tato analýza porovnává optický hardware, softwarové ekosystémy řízené umělou inteligencí a provozní realitu architektur Pemtron a SAKI. Hodnotíme, jak různé projekční technologie a modely strojového učení ovlivňují detekci defektů v továrně. Dozvíte se, který systém se nejlépe hodí ke konkrétním výrobním prostředím, což vašemu týmu umožní optimalizovat rychlost linky bez obětování kontroly kvality.
Hardwarová architektura určuje základní přesnost: Pemtron využívá pokročilou 3D projekci barevného vzoru Moiré pro vysoce detailní profilování pájených spojů, zatímco SAKI klade důraz na stabilitu pevného portálu a vysokorychlostní snímání obrazu pro konzistentní opakovatelnost.
Implementace AI se liší v rozsahu: Obě platformy využívají strojové učení, ale jejich aplikace se liší – Pemtron se výrazně zaměřuje na automatické programování a zkrácení doby nastavení NPI, zatímco SAKI upřednostňuje filtrování defektů řízené umělou inteligencí, aby se minimalizovala četnost falešných hovorů.
Kompromisy propustnosti vs. rozlišení: Výběr mezi těmito systémy vyžaduje přizpůsobení zorného pole (FOV) stroje a možností rozlišení kamery (např. 12MP vs. 25MP) vašim specifickým požadavkům na rychlost linky a hustotu komponent.
Inteligentní připravenost továrny a synergie s uzavřenou smyčkou: Oba systémy podporují standardy Průmysl 4.0 (IPC-CFX, Hermes), ale jejich schopnost bezproblémové integrace se stávajícími systémy kontroly pájecí pasty (SPI) a automatizované rentgenové kontroly (AXI) vyžaduje skutečné řízení procesu v uzavřené smyčce.
Obsah
Systémy AOI musí vyvážit falešná volání a zmeškané závady. Příliš mnoho falešných hovorů zvyšuje manuální kontrolu a pracovní zátěž operátora, zatímco zmeškané závady mohou vést k problémům s kvalitou a nákladům na záruku. Výrobci by měli otestovat systémy AOI se skutečnými produkčními deskami, aby potvrdili, že dokážou omezit falešné poplachy a přitom stále detekovat kuličky pájky, přemostění a nedostatečnou pájku.
Rychlost kontroly AOI se musí shodovat se zbytkem linky SMT, aby se předešlo překážkám ve výrobě. Větší zorné pole (FOV) může kontrolovat více součástí najednou a zkrátit dobu cyklu, ale kvalita obrazu a přesnost osy Z musí zůstat stabilní. Výrobci by měli při výběru systému vyvážit FOV, rychlost kontroly a složitost PCB.
Rychlé zavedení nového produktu (NPI) pomáhá výrobcům zvládat časté změny produktu. Moderní systémy AOI dokážou importovat data ODB++ nebo Gerber, identifikovat součásti a automaticky vytvářet základní nastavení kontroly. To snižuje ruční programování a může zkrátit dobu nastavení ze dnů na hodiny.
Při hodnocení systému Pemtron vs SAKI AOI spočívá hlavní rozdíl v metodách optického zachycení. Pemtron silně spoléhá na vícesměrnou projekci a technologii Moiré s barevným vzorem. Tento přístup promítá přesné mřížkové vzory na desku s plošnými spoji z více úhlů. Jakmile tyto světelné vzory narazí na zakřivená pájená zaoblení nebo těla součástí, linie se deformují. Kamera zachytí tuto deformaci a software vypočítá přesnou výšku a objem na základě fázového posunu mřížky.
Tato multiprojekční strategie vyniká v eliminaci stínových efektů. Vysoké komponenty, jako jsou elektrolytické kondenzátory, relé nebo velké konektory, často blokují světlo v dosahu sousedních mikropasiv. Promítáním světla ze čtyř nebo osmi různých úhlů Pemtron zajišťuje dostatečné osvětlení každého pájeného koutku. To zabraňuje slepým místům a umožňuje přesné 3D profilování i v hustě osídlených oblastech desky.
SAKI kombinuje 12MP až 25MP kamery s vysokým rozlišením s technologií měření fázového posunu pro kontrolu malých součástí, jako je 0201m. Telecentrické čočky pomáhají udržovat přesná měření v celém zorném poli (FOV), což umožňuje systému vyvážit rychlost kontroly s detaily potřebnými pro mikrosoučástky a pájené spoje.
Stabilní konstrukce stroje pomáhá předcházet tomu, aby vibrace ovlivňovaly kvalitu obrazu AOI. SAKI používá tuhý portálový design pro zlepšení stability při vysokorychlostním skenování, zatímco Pemtron používá lineární motory a přesné kodéry pro hladký pohyb. Obě konstrukce podporují opakovatelnou kontrolu, ale používají různé přístupy k řízení vibrací a pohybu.
Pemtron používá AI k urychlení nastavení nového produktu (NPI). Software importuje CAD data, identifikuje balíčky součástí a automaticky aplikuje vhodná nastavení kontroly. Inženýři potřebují pouze zkontrolovat a upravit navrhované parametry, zatímco systém se může z těchto změn poučit, aby zlepšil budoucí programování a zkrátil dobu nastavení.
Zatímco Pemtron se zaměřuje na programovací stránku, SAKI AOI Systems nasazuje AI především k filtrování defektů během výroby. SAKI trénuje své neuronové sítě na milionech pájených spojů v reálném světě. Umělá inteligence rozumí jemným vizuálním rozdílům mezi kritickým defektem a benigní anomálií a funguje podobně jako zkušený lidský inspektor.
Proměnlivé zbytky tavidla často spouštějí falešné poplachy nedostatečného pájení na starších strojích. Umělá inteligence SAKI rozpoznává texturu a reflexní vzory toku. Potlačuje alarm a umožňuje průchod desce bez zásahu operátora. Tato cílená aplikace strojového učení přímo útočí na četnost falešných hovorů a uvolňuje pracovníkům kontroly kvality, aby se soustředili na skutečné odchylky procesu, spíše než na hledání falešných defektů.
Vysoké konektory, kondenzátory a RF štíty mohou vytvářet stíny, které skrývají blízké malé součástky před kamerami shora dolů. Pokročilé 3D AOI systémy využívají ke kontrole těchto oblastí kamery s bočním úhlem a vícesměrové osvětlení. To zlepšuje viditelnost pájeného spoje a snižuje slepá místa na deskách s vysokou hustotou.
Malé součástky jako 0201m a 01005 vyžadují kontrolu ve vysokém rozlišení. 3D systémy AOI používají přesná měření v ose Z k detekci malých výškových změn a defektů, jako je náhrobní kámen. To pomáhá zabránit přechodu špatných pájených spojů do další výrobní fáze.
3D AOI systémy měří objem, výšku a tvar pájeného spoje namísto pouhé kontroly přítomnosti pájky. To pomáhá odhalit nedostatečné pájky, nadměrné pájky a možné přemostění, které může být při 2D kontrole obtížně viditelné. Přesné 3D měření také podporuje požadavky na kontrolu IPC-A-610 třídy 3.
Pro zjednodušení procesu hodnocení jsou v následujících tabulkách uvedeny základní architektonické rozdíly a specifické strategie detekce defektů používané moderními 3D platformami AOI.
Funkce / Schopnost | Pemtron 3D AOI architektura | Architektura SAKI 3D AOI |
|---|---|---|
Primární 3D technologie | Moiré projekce s barevným vzorem (vícecestná) | Měření fázového posunu se snímači s vysokým rozlišením |
Rozlišení fotoaparátu | Vysokorychlostní CMOS (typicky 12MP - 15MP) | Možnosti ultra vysokého rozlišení (až 25 MP) |
Mechanická struktura | Přesné lineární motory, plynulé řízení pohybu | Těžký pevný litý portál pro maximální stabilitu |
Oblast zaostření AI | Automatické programování, příjem CAD, rychlost NPI | Filtrování defektů, potlačení falešného volání |
Zmírnění stínů | 8cestná projekce eliminuje slepá místa | Boční kamery a optimalizované úhly osvětlení |
Typ defektu | Detekční výzva | Strategie řešení 3D AOI |
|---|---|---|
Tombstoning (01005) | Komponenta je příliš malá pro detekci 2D hran. | Výškové mapování v ose Z detekuje zvedání na úrovni mikronů. |
Nedostatečné zaoblení paty | Skrytý za vodítkem racčího křídla. | Víceúhlová projekce svítí za tuhou. |
Problémy s koplanaritou (BGA) | Vady jsou zcela skryty pod obalem. | Měření v ose Z naklonění horního povrchu obalu. |
Flux Pooling | Napodobuje odraz skutečné pájky. | Neuronové sítě AI klasifikují texturu toku vs. pájku. |
Pemtron a SAKI podporují komunikační standardy M2M, jako jsou IPC-CFX a Hermes. Tyto standardy umožňují strojům AOI sdílet data závad s MES a dalším výrobním zařízením v reálném čase. To pomáhá inženýrům sledovat trendy kvality, identifikovat výrobní problémy dříve a snížit zbytečnou zmetkovitost.
Propojení dat SPI, AOI a AXI pomáhá výrobcům rychleji najít zdroj vad DPS. SPI kontroluje pájecí pastu, AOI detekuje viditelné vady a AXI kontroluje skryté pájené spoje, jako jsou ty pod BGA. Sdílení těchto dat napříč výrobní linkou podporuje rychlejší řešení problémů a lepší řízení procesů.
Pravidelná kalibrace pomáhá strojům AOI udržovat přesnost kontroly v průběhu času. Prach, změny teploty a slabší LED osvětlení mohou ovlivnit kamery a měření osy Z. Moderní systémy používají automatické kalibrační nástroje k úpravě zaostření kamery, osvětlení a 3D měření, což pomáhá snížit posun měření a falešné hovory.
Jasná softwarová rozhraní a řádné školení pomáhají operátorům přesněji kontrolovat závady. Moderní systémy AOI mohou zobrazovat 3D obrazy defektů, referenční snímky a zvýrazněné problémové oblasti, jako jsou zvednuté přívody nebo pájecí můstky. To usnadňuje pochopení defektů, snižuje únavu operátora a zlepšuje konzistenci kontrol v různých směnách.
Výběr správné inspekční platformy vyžaduje přizpůsobení schopností stroje vašim specifickým výrobním problémům. Pro dokončení hodnocení postupujte podle následujících kroků:
Auditujte svá aktuální data defektů a zjistěte, zda je vaším primárním problémem čas programování nebo citlivost algoritmu.
Poskytněte oběma dodavatelům vaši nejsložitější výrobní desku s vysokou hustotou a změřte jejich skutečný čas programování NPI od začátku.
Zkontrolujte kvalitu fyzické konstrukce portálových systémů a poznamenejte si, jak vibrace ovlivňují čistotu obrazu při maximální požadované rychlosti linky.
Ověřte, že vybraný systém dokáže úspěšně odeslat a vytáhnout data z vašich stávajících strojů SPI a sítě MES pomocí standardů IPC-CFX.
Odpověď: Moiré projekce vrhá na desku přesné mřížkové vzory. Jak mřížka padá přes zakřivené pájené zaoblení nebo vysoké součásti, čáry se deformují. Kamera zachytí tuto deformaci a software používá algoritmy fázového posunu k výpočtu přesné 3D výšky a objemu objektu, čímž poskytuje vysoce přesná topografická data.
Odpověď: 25MP fotoaparát zachytí obrovské množství detailů v jediném snímku. To umožňuje stroji zachovat si velké zorné pole (FOV) a přitom stále rozlišovat mikroskopické detaily součástí 0201m a 01005. Zajišťuje vysokou rychlost kontroly bez obětování rozlišení potřebného pro detekci mikrodefektů.
Odpověď: Kontrola SMT vyžaduje, aby se optická hlava rychle pohybovala a náhle se zastavila. Tento pohyb vytváří kinetickou energii a vibrace. Pevný, těžký portál tyto vibrace okamžitě absorbuje. Tím se zabrání otřesům čočky fotoaparátu během snímání obrazu, eliminuje se rozmazání a zajistí se konzistentní, opakovatelná měření.
Odpověď: Umělá inteligence využívá neuronové sítě trénované na milionech pájených spojů v reálném světě. Učí se rozlišovat mezi kritickými defekty a neškodnými vizuálními anomáliemi, jako jsou proměnlivé zbytky tavidla nebo mírné zabarvení polštářku. Rozpoznáním těchto benigních vzorců AI potlačí poplach a zabrání falešnému volání.
Odpověď: IPC-CFX je průmyslový standardní komunikační protokol Machine-to-Machine (M2M). Umožňuje stroji AOI bezproblémově sdílet data o defektech v reálném čase s dalším vybavením, jako jsou stroje SPI, montážní jednotky typu pick-and-place a tovární software MES, což umožňuje automatizované řízení procesů v uzavřené smyčce a pokročilé analýzy.
A: Ano. Pokročilé systémy zmírňují stíny pomocí vícecestných projektorů a kamer s bočním úhlem. Osvětlení desky z několika různých úhlů zajišťuje, že se světlo dostane pod vysoké komponenty, což umožňuje systému přesně profilovat menší pasivy umístěné v těsných oblastech s vysokou hustotou.
