Produkční linka Semiauto SMT , také nazývaná technologie povrchové sestavy, je nová generace technologie elektronického sestavení vyvinuté z technologie hybridního integrovaného obvodu. Vyznačuje se pomocí technologie namontované na povrchu komponenty a technologií pájení. Stala se novou generací ve výrobě elektronických produktů.
Toto je seznam obsahu:
l Jaké jsou podmínky přípravy před výrobou pro poloautomatickou výrobní linku SMT?
l Jaká data jsou vyžadována pro výrobní proces poloautomatické výrobní linky SMT?
l Jaké jsou kroky úpravy dat poloautomatické výrobní linky SMT?

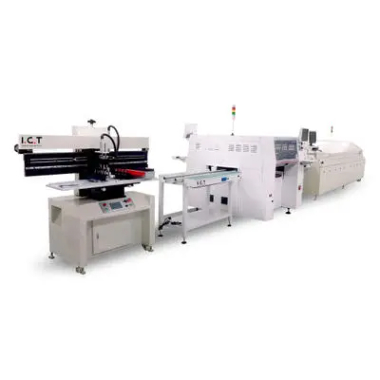

Hlavní vybavení poloautomatické výrobní linky SMT zahrnuje: tiskový stroj, stroj na umístění (elektronické komponenty horního povrchu), pájení, plug-in, vlnová pec, testovací balení. Široká aplikace SMT podpořila miniaturizaci a multifunkci elektronických produktů a poskytla podmínky pro hromadnou výrobu a nízkou produkci defektů.
Příprava výrobního programu SMT výrobní linky SMT vyžaduje přípravu následujících typů dat a přípravu poloautomatické výrobní linky SMT je třeba provést v následujícím pořadí. PWB deska/obrazovka vstup dat → TISKOVÁNÍ PODMÍNKA Vstup dat → Kontrola dat vstup → Vstup dat čištění → Doplňkové vstup dat je třeba kompilovat hlavně pro první položku (data PWB a obrazovky), druhá položka (data podmínky tisku) a čtvrtá položka (data čištění).
l Vstup dat: Pomocí klávesy ALT aktivujte výběr nabídky
L DATA PWB/STENCIL, obrazovka PWB Deska/obrazovka DATA Vstup se v tuto chvíli objeví, data, která je třeba zadat na této obrazovce, jsou:
L PWB ID ---- Odesovaný kódové jméno PWB.
L PWB velikost (x, y), délka a šířka rozměrů aktuálně produkovaného PWB.
L rozvržení offset (x, y), odchylka aktuální produkce PWB (obecně odkazuje na dolní pravý roh PWB).
l Tloušťka, tloušťka aktuálně vyráběné desky PWB.
L šablona ID ---- kódové jméno aktuálně použité šablony.
velikost šablony (x, y), rozměry délky a šířky šablony v současné době používají výrobní linku Semiauto SMT.
Standard rozvržení tiskárny L, vyberte režim standardu odchylky aktuálního semiautoauto výrobní linky SMT.
L Offset L Origin (x, y), odchylka mezi referenčním bodem PWB a referenčním bodem obrazovky.
L PWB Typ ----- V políčku výběru vyberte typ PWB.
L BOC Mark1 (X, Y), odchylka PWB a šablony koriguje souřadnice prvního bodu rozpoznávání.
L BOC Mark2 (X, Y), odchylka PWB a šablony koriguje souřadnice druhého bodu rozpoznávání.
l Asterisk po SOC Mark1, SOC Mark2, BOC Mark1, BOC Mark2 označuje identifikační informace o identifikačním bodě.
