rezistory, kondenzátory, diody, integrované obvody (IC) a další.Jsou navrženy tak, aby se vešly na povrch desky plošných spojů, což umožňuje rozložení s vysokou hustotou a miniaturizaci elektronických zařízení.Nástup SMD způsobil revoluci v elektronickém průmyslu tím, že umožnil výrobu menších, lehčích a účinnějších zařízení.
SMT (technologie povrchové montáže)

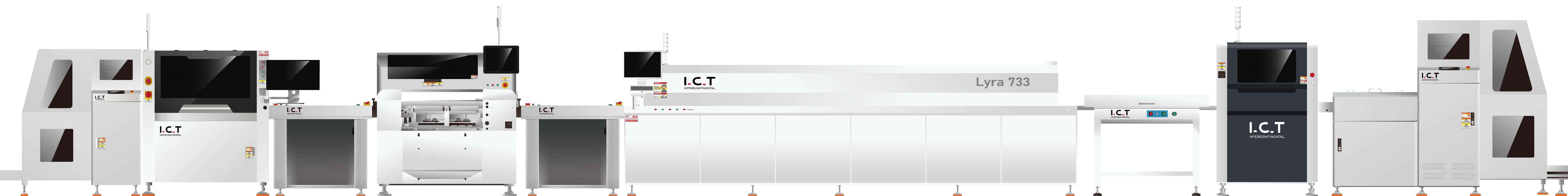

Technologie povrchové montáže (SMT) je metoda používaná k umístění a pájení SMD součástek na povrch PCB.Výrobní linky SMT zahrnují několik klíčových procesů, včetně aplikace pájecí pasty, umístění součástek, pájení přetavením a kontroly.Každý krok je rozhodující pro zajištění spolehlivosti a výkonu hotového produktu.
Aplikace pájecí pasty: Pájecí pasta, směs pájky a tavidla, se nanáší na destičky DPS pomocí šablony.Tato pasta pomáhá zajistit součásti SMD během umístění a poskytuje potřebnou pájku pro proces přetavení.
Umístění komponent: Pro přesné umístění SMD součástek na PCB se používají automatizované osazovací stroje.Tyto stroje dokážou umístit tisíce součástí za hodinu s vysokou přesností, což výrazně urychlí výrobní proces.
Přetavovací pájení: Deska plošných spojů s umístěnými součástkami pak prochází reflow pecí.Pájková pasta se roztaví a tuhne, čímž se vytvoří silné elektrické a mechanické vazby mezi součástkami a PCB.
Kontrola a testování: Po pájení jsou desky plošných spojů podrobeny kontrole, aby se zjistily případné vady.K zajištění správného umístění a pájení součástí se běžně používá automatizovaná optická kontrola (AOI) a rentgenová kontrola.Funkční testování může být také provedeno pro ověření výkonu sestavených desek.
Technologie THT (Through-Hole Technology)
Technologie průchozí díry (THT) zahrnuje vkládání vývodů součástek skrz otvory vyvrtané v desce plošných spojů a jejich připájení na místo na opačné straně.Tato metoda poskytuje silné mechanické vazby, takže je ideální pro součásti, které mohou být vystaveny mechanickému namáhání, jako jsou konektory a velké kondenzátory.
THT byl standardní způsob montáže před příchodem SMT.Ačkoli je v moderní elektronice do značné míry nahrazeno SMT, THT se stále používá v aplikacích, kde je prvořadá odolnost a vysoká spolehlivost, jako je letecký a kosmický průmysl, vojenská a průmyslová elektronika.
Porovnání SMD, SMT a THT
Porovnání založené na procesu montáže
SMD/SMT: Proces montáže SMD pomocí SMT je vysoce automatizovaný, což vede k rychlejším výrobním časům a snížení nákladů na pracovní sílu.Použití pick-and-place strojů a pájení přetavením umožňuje vysokou přesnost a konzistenci.Tato automatizace je výhodná zejména pro velkosériovou výrobu.
THT: Montáž THT často vyžaduje ruční vkládání součástí, což je pracné a časově náročné.I když existují automatizované vkládací stroje, nejsou tak běžné nebo univerzální jako SMT zařízení.Proces pájení, typicky pájení vlnou nebo ruční pájení, je také pomalejší ve srovnání s pájením přetavením používaným v SMT.
Srovnání na základě nákladů
SMD/SMT: Počáteční náklady na nastavení výrobních linek SMT mohou být vysoké kvůli potřebě specializovaného vybavení a šablon.U velkých objemů výroby jsou však náklady na jednotku výrazně nižší díky automatizaci a vysoké propustnosti.Snížení mzdových nákladů a zvýšená efektivita činí SMT nákladově efektivním pro hromadnou výrobu.
THT: THT může mít nižší počáteční náklady na nastavení, protože vyžaduje méně specializované vybavení.Pokračující mzdové náklady a nižší rychlost výroby však mohou výrobu ve velkém měřítku prodražit.Pro malé výrobní série nebo prototypování může být THT stále cenově konkurenceschopné.
Srovnání na základě výkonu a spolehlivosti
SMD/SMT: Součástky SMD a sestava SMT poskytují vysoký výkon a spolehlivost ve většině aplikací.Menší velikost SMD umožňuje vyšší hustotu součástek a složitější návrhy obvodů.SMD jsou však obecně mechanicky méně robustní než součásti s průchozími otvory, což může být zvažováno ve vysoce namáhaných prostředích.
THT: Součásti THT nabízejí vynikající mechanickou pevnost díky vývodům procházejícím PCB.Díky tomu jsou vhodnější pro aplikace, kde může být PCB vystaveno fyzickému namáhání nebo vibracím.Větší velikost a nižší hustota komponent však může omezit složitost a miniaturizaci konečného produktu.
Výběr mezi SMD, SMT a THT
Faktory ke zvážení
Požadavky na aplikaci: Určete mechanické, elektrické a environmentální požadavky konečného produktu.Pro kompaktní provedení s vysokou hustotou jsou preferovány SMD a SMT.Pro aplikace vyžadující vysokou mechanickou pevnost může být vhodnější THT.
Objem výroby: Pro výrobu ve velkém měřítku nabízí SMT významné výhody z hlediska nákladů a efektivity.Pro menší výrobní série nebo prototypy může být praktičtější THT.
Dostupnost komponent: Některé součásti mohou být k dispozici pouze v balíčcích pro průchozí nebo povrchovou montáž.Ujistěte se, že zvolený způsob montáže odpovídá dostupnosti nezbytných součástí.
Omezení nákladů: Zvažte počáteční nastavení a průběžné výrobní náklady.SMT může mít vyšší počáteční náklady, ale nižší náklady na jednotku pro velké objemy.THT může být dostupnější pro malé série, ale dražší pro velké objemy kvůli mzdovým nákladům.
Případové studie
Spotřební elektronika: Společnost vyrábějící chytré telefony se rozhodla pro komponenty SMT a SMD kvůli potřebě miniaturizace a vysokým objemům výroby.Automatizované výrobní linky SMT umožňují rychlou montáž a nákladově efektivní výrobu, což je nezbytné pro konkurenční trh se spotřební elektronikou.
Průmyslové ovládací prvky: Výrobce průmyslových řídicích systémů volí THT pro určité komponenty, jako jsou konektory a napájecí moduly, které vyžadují robustní mechanická spojení.Zbytek PCB používá SMD a SMT pro efektivní montáž a kompaktní design.
Letecké aplikace: V letecké elektronice, kde jsou spolehlivost a odolnost kritické, je THT často preferováno pro klíčové komponenty, aby vydržely drsné prostředí a vibrace.SMT však lze stále používat pro méně kritické součásti, aby se ušetřilo místo a hmotnost.
Závěr
Pochopení rozdílů mezi SMD, SMT a THT je nezbytné pro informovaná rozhodnutí ve výrobě elektroniky.Zatímco SMD a SMT nabízejí významné výhody z hlediska velikosti, nákladů a automatizace, THT zůstává cenné pro aplikace vyžadující vysokou mechanickou pevnost a spolehlivost.Zvážením faktorů, jako jsou požadavky na aplikace, objem výroby, dostupnost komponent a omezení nákladů, si výrobci mohou vybrat nejvhodnější technologii pro své specifické potřeby.
Nejčastější dotazy
Jaká je hlavní výhoda SMT oproti THT?
Zvládnou výrobní linky SMT všechny typy komponent?
Proč se i přes výhody SMT stále používá THT?
Jak se pro svůj projekt rozhodnu mezi SMT a THT?
Zvažte mechanické a elektrické požadavky aplikace, objem výroby, dostupnost komponent a omezení nákladů.Pro vysokou hustotu a velkoobjemovou výrobu je obecně preferováno SMT, zatímco THT je lepší pro robustní a spolehlivá spojení.
Jaké jsou některé běžné aplikace SMD?
SMD se běžně používají ve spotřební elektronice, automobilových systémech, průmyslových řídicích systémech, telekomunikacích a letecké elektronice díky jejich kompaktní velikosti a efektivnímu montážnímu procesu.
