Vakuový nakladač SMT PCB
I.C.T
| Množství: | |
|---|---|

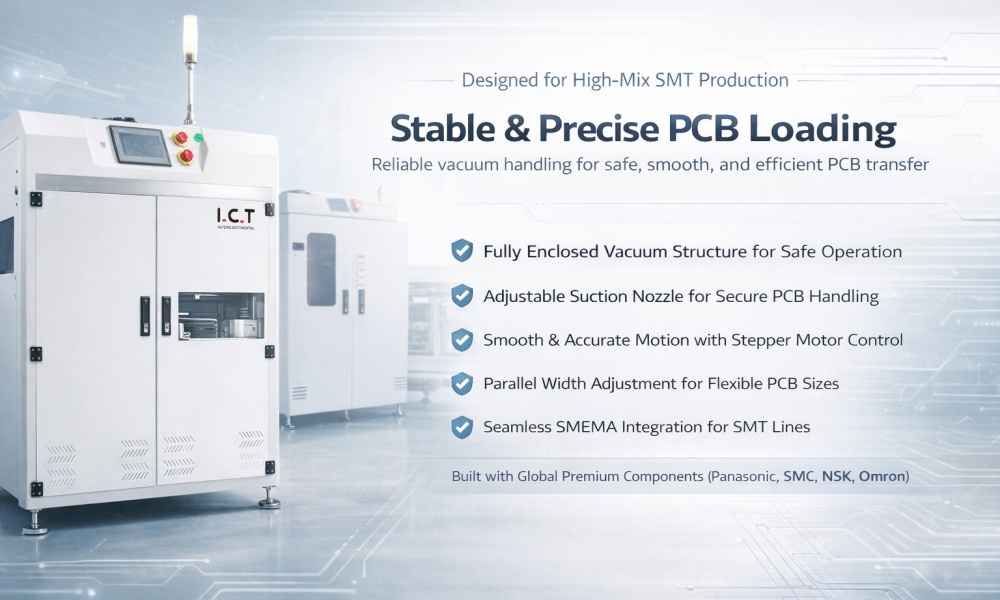

| Vakuový sací nakladač PCB
Vakuový sací nakladač desek plošných spojů je navržen pro vysoce účinnou manipulaci s plošnými spoji v automatizovaných výrobních linkách SMT. Díky dynamickému řízení sání se automaticky přizpůsobuje různým velikostem a tloušťkám desek plošných spojů, čímž zajišťuje přesné a bezpečné nakládání. Vysokorychlostní provoz minimalizuje prostoje a zajišťuje nepřetržitý tok výroby. Jeho integrace s dalším SMT zařízením prostřednictvím SMEMA zajišťuje hladkou komunikaci mezi stroji a zvyšuje celkovou efektivitu linky. Tento nakladač, zkonstruovaný tak, aby vydržel požadavky velkoobjemové výroby, nabízí robustní a dlouhotrvající výkon, díky čemuž je nepostradatelným přínosem pro každou továrnu, která chce optimalizovat své výrobní procesy.
| Pokročilá technologie vakuování a upínání
Díky svému pokročilému vakuovému sacímu systému zaručuje vakuový sací zavaděč plošných spojů, že s každým plošným spojem je zacházeno bezpečně, což zabraňuje jakémukoli riziku poškození během přenosu. Tato přesnost zajišťuje, že každá deska zůstane neporušená, což přispívá ke konzistentní kvalitě výroby a minimalizuje potřebu přepracování.
Řídicí systém sání nakladače se automaticky přizpůsobí velikosti a tloušťce desky plošných spojů. Díky této přizpůsobivosti je univerzální a zajišťuje, že zvládne širokou škálu typů PCB bez obětování bezpečnosti nebo účinnosti. Ať už jde o malá nebo velká prkna, nakladač vždy zaručuje bezpečné uchopení.
Vakuový sací nakladač PCB, navržený pro provoz při vysokých rychlostech, minimalizuje prostoje ve výrobě a zvyšuje propustnost. Rychlým nakládáním a vyjímáním desek plošných spojů zajišťuje hladký a efektivní chod výrobní linky SMT, což z ní činí ideální volbu pro prostředí s velkým objemem výroby.
PCB Vacuum Saction Loader se bez problémů integruje s dalším SMT zařízením, jako jsou pick-and-place stroje, přetavovací pece a systémy AOI, prostřednictvím rozhraní SMEMA. Tato integrace zajišťuje, že celá výrobní linka funguje jako soudržná jednotka, optimalizuje celkový pracovní postup a minimalizuje zpoždění.
Vakuový sací nakladač PCB je navržen s ohledem na flexibilitu. Nabízí nastavitelné funkce pro různé konfigurace výrobní linky a prostorové požadavky. Díky této všestrannosti je vhodný pro širokou škálu továrních nastavení a zajišťuje, že se dokonale hodí do vašeho stávajícího výrobního prostředí.
| Specifikace
| Položka | Překladový vakuový nakladač | Vakuový a nakladač zásobníků | ||
|---|---|---|---|---|
| Model | VL330 | VL460 | VL1200 | VM330 |
| Rozměr (mm) | 600 × 1002 × 1300 | 800 × 1270 × 1300 | 1450 × 1200 × 1300 | 650 × 1050 × 1300 |
| Velikost PCB (mm) | 50 × 50 ~ 450 × 330 | 50 × 50 ~ 530 × 460 | 50 × 50 ~ 1200 × 350 (přizpůsobitelné) | 50 × 50 ~ 450 × 330 |
| Kapacita PCB | 400 ks (tloušťka 0,6 mm) | 400 ks (tloušťka 0,6 mm) | 100 ks (tloušťka 0,6 mm) | 400 ks (tloušťka 0,6 mm) |
| Doba cyklu | Přibl. 12 sekund nebo specifikujte | Přibl. 12 sekund nebo specifikujte | Přibl. 15 sekund nebo specifikujte | Přibl. 12 sekund nebo specifikujte |
| Řídicí systém | Plc | Plc | Plc | Plc |
| Moc | Max 150 VA | Max 150 VA | Max 150 VA | Max 150 VA |
| Přívod vzduchu | 4–6 barů, 10 l/min | 4–6 barů, 10 l/min | 4–6 barů, 10 l/min | 4–6 barů, 10 l/min |
| Výška transportu | 900 ± 20 mm (přizpůsobitelné) | 900 ± 20 mm (přizpůsobitelné) | 900 ± 20 mm (přizpůsobitelné) | 900 ± 20 mm (přizpůsobitelné) |
| Směr PCB | Zleva doprava nebo zprava doleva | Zleva doprava nebo zprava doleva | Zleva doprava nebo zprava doleva | Zleva doprava nebo zprava doleva |
| Sdělení | SMEMA (vstup a výstup) | SMEMA (vstup a výstup) | SMEMA (vstup a výstup) | SMEMA (vstup a výstup) |
| Napájení | 1fázový AC 220V 50/60Hz (volitelně: 110V–380V) | 1fázový AC 220V 50/60Hz (volitelně: 110V–380V) | 1fázový AC 220V 50/60Hz (volitelně: 110V–380V) | 1fázový AC 220V 50/60Hz (volitelně: 110V–380V) |
| Hmotnost | 130 kg | 150 kg | 380 kg | 120 kg |
| Volba | Automatické nastavení šířky | Automatické nastavení šířky | Automatické nastavení šířky | Automatické nastavení šířky |
| Související SMT zařízení
K vybudování kompletní výrobní linky SMT na klíč nabízí ICT celou řadu kompatibilních strojů. Mezi naše řešení patří automatické tiskárny, , vysokorychlostní pick-and-place stroje , přetavovací pece , AOI systémy , dopravníky, depanelizéry a stroje na vykládání desek plošných spojů . Všechna zařízení jsou navržena tak, aby hladce spolupracovala a pomáhala zákazníkům vytvářet efektivní a prostorově úsporná uspořádání, jako jsou linky ve tvaru U, které se hodí do těsných výrobních hal při zachování vysokého výkonu.
| Úspěšný zákaznický projekt v Saúdské Arábii
V roce 2025 cestovali ICT inženýři do továrny zákazníka v Číně, aby zajistili instalaci a školení pro jejich novou výrobní linku SMT.
Klient, výrobce spotřební elektroniky, požadoval plně automatizované řešení pro zvýšení efektivity výroby. ICT dodalo komplexní systém, včetně vakuového sacího zavaděče PCB, navržený pro optimalizaci manipulace s PCB. Výrobní linka byla nakonfigurována tak, aby vyhovovala dostupnému prostoru a zároveň zajistila maximální efektivitu. Po 3 dnech instalace a 5 dnech technického školení byl systém plně funkční, což vedlo k výraznému zvýšení propustnosti a snížení závad.
| Profesionální servis a školení
ICT poskytuje služby typu end-to-end a zajišťuje, že vaše zařízení bude pracovat se špičkovým výkonem. Naši inženýři se postarají o instalaci a nastavení a zajistí, že je vše připraveno k výrobě. Nabízíme komplexní školení pro váš tým, abyste zajistili hladký provoz a snížili počet chyb. Naše 24/7 vzdálená podpora zajišťuje rychlé vyřešení jakýchkoli technických problémů, zatímco pravidelné servisní služby udržují vaše zařízení v nejlepším stavu. Tato komplexní podpora minimalizuje prostoje a prodlužuje životnost vašeho zařízení.
| Co říkají naši zákazníci
'Vakuový sací nakladač PCB výrazně zlepšil naši efektivitu výroby. Hladce se integroval s naším stávajícím vybavením a školení poskytované ICT zajistilo, že můžeme systém provozovat s důvěrou.' — Výrobce spotřební elektroniky, Čína
'Výkon nakladače byl vynikající. Je rychlý, efektivní a spolehlivý. Od jeho instalace jsme zaznamenali znatelné snížení poškození PCB a zvýšení celkové propustnosti.' — Výrobce LED
| Certifikace kvality
Zařízení ICT splňuje mezinárodní standardy kvality a je certifikováno:
CE certifikace
ISO 9001 Management kvality
Soulad s RoHS
Certifikace UL
Tyto certifikace zajišťují, že naše zařízení splňuje globální standardy bezpečnosti, kvality a výkonu.
| O ICT – váš spolehlivý SMT partner
ICT je lídrem v poskytování vysoce výkonných SMT zařízení a poskytuje spolehlivá řešení pro průmyslová odvětví, jako je elektronika, automobilový průmysl a LED osvětlení. Náš sortiment zahrnuje vychystávací stroje, přetavovací pece a vakuové sací nakladače PCB. Díky nejmodernějšímu výrobnímu zařízení a specializovanému týmu výzkumu a vývoje poskytujeme pokročilá řešení navržená pro dlouhodobou životnost. Naše globální servisní síť zajišťuje, že zákazníci obdrží včasnou podporu a pomoc, což jim pomáhá dosáhnout maximální produktivity a efektivity na jejich výrobních linkách.
