PCB Laser Marking
| Množství: | |
|---|---|

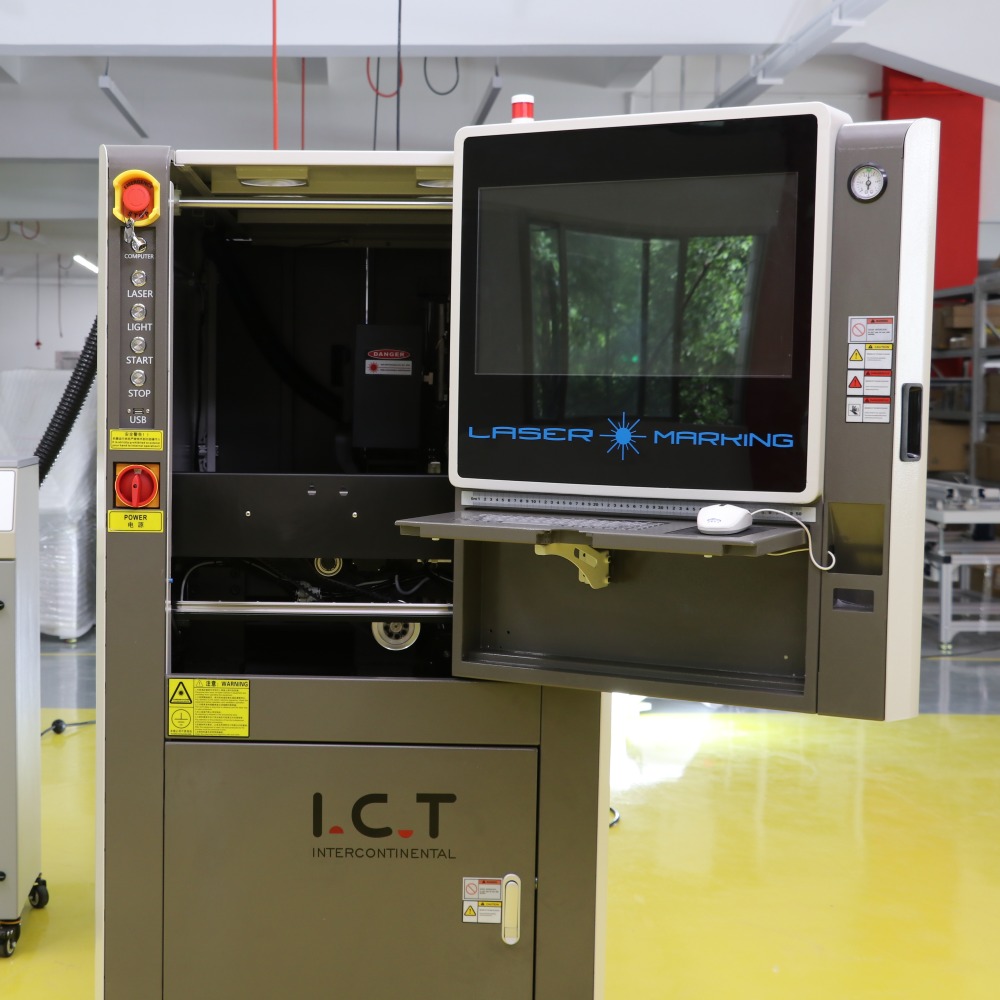

| Pevné značení DPS laserovou technologií
Tento laserový stroj na tisk hrnků trvale označí PCB čárovými kódy, QR kódy, textem nebo vzory ve světě elektroniky. Postaven pro linky SMT, snadno se propojuje a odesílá data do systémů MES v reálném čase. Čtyři modely pokrývají desky o rozměrech až 510 x 460 mm, s vysokou přesností ±0,05 mm. Vyberte si UV, zelené, vláknové nebo CO₂ lasery podle toho, jaký materiál používáte – FR4, kovy, plasty nebo citlivé povlaky. Volitelný 30wattový vláknový laserový značkovací stroj poskytuje silné a trvalé výsledky na kovech a stopách. Žádný inkoust, žádné štítky, žádné dotisky omylem. Snižuje náklady, udržuje prodejnu čistší a splňuje přísná pravidla pro sledování produktů v rušné výrobě.
| Funkce
Pohonný systém postavený na poslední chvíli
Stroj stojí na obloukovém mostovém rámu s kuličkovými šrouby a těžkými vodítky od spolehlivých výrobců jako TBI a HIWIN. Dva samostatné servomotory pohánějí osy X a Y samy o sobě a zajišťují stabilní a přesné pohyby po pracovní ploše. Uzavřené řetězy nádrží se ohýbají bez zachycení a extra profily udržují rovnoměrný pohyb. Jednoduchý prachový kryt blokuje písek a snižuje, jak často potřebujete věci čistit nebo opravovat. Zaměstnanci v tvrdě provozovaných závodech SMT s tímto nastavením počítají den za dnem – zachovává správnou pozici a žádá na oplátku za dlouhé směny málo.
Spolehlivý systém značení
Vyberte si svůj laser – UV, zelený, vláknový nebo CO₂ – tak, aby vyhovoval vašim vyrobeným deskám. Každý typ si zachovává stálý paprsek, vydrží mnoho let a zaostřuje ostře. Továrna nastavuje ohnisko před odesláním, takže není potřeba žádné ladění; osa Z se zvedá sama. Chlazení odpovídá jakémukoli laseru, který si vyberete, a udržuje jej chladný i při zatížení. Extra tvary paprsků si poradí se zvláštními povrchy nebo úzkými místy. Den za dnem tento systém bezchybně vkládá čisté a čitelné značky na každou desku plošných spojů, i když linka běží plnou rychlostí.
Opatrná přeprava strojem
Vestavěný flip otočí oboustranné desky bez dalších kroků, když to potřebujete. Kolejnice se dodávají v sekcích s ESD pásy, které zabraňují statickému náboji od zraněných částí. Silné synchronní pásy vám umožní nastavit rychlost přesně pro danou linku. Napnutí zůstává i se speciálními seřizovači, takže řemeny nikdy neprokluzují ani se neopotřebovávají nerovnoměrně. Kuličkové šrouby a pevné hřídele rozšiřují nebo zužují kolejnice dohromady a udržují vše rovně zepředu dozadu. Zarážky válce dolaďte tam, kde se desky zastaví. Tato cesta pohybuje DPS jemně a jistě, bez zaseknutí, bez škrábanců.
Přímé nastavení ovládání
Vše uvnitř je čisté s jasnou kabeláží, takže kontroly a opravy jdou rychle. Vysoce kvalitní servomotory a pohony udržují pohyb plynulý a pokaždé se opakují stejným způsobem. Během dlouhých jízd přirozeně proudí vzduch k chlazení dílů. Naše vlastní řídicí deska běží stabilně s několika problémy a snadným servisem. Při výpadku napájení se vypne samostatný bezpečnostní spínač, který splňuje celosvětová pravidla CE a UL. Ve skutečných továrnách to udržuje stroj v chodu bez překvapení nebo dlouhých zastávek.
Jednoduché ovládání operátora
Na obrazovce se zobrazují jednoduché kroky, které noví lidé rychle zvládnou. Používá skutečný Windows a obsahuje mnoho souborů úloh, takže přepínání produktů zabere jen málo času. Skenování vyplní celý rámeček a zobrazí rozvržení přímo tam pro snadné nastavení. Kamera je umístěna koaxiálně – není třeba provádět samostatné zarovnání. Standardní porty se připojují k MES a ty vlastní se hodí pro speciální systémy. Operátoři tráví méně času učením a více času běháním na prkna, čímž udržují linii v pohybu.
| Specifikace
| Parametr | I.CT-400 | I.CT-460 | I.CT-510 | I.CT-510L |
|---|---|---|---|---|
| Maximální velikost PCB | 380 × 380 mm | 510 × 450 mm | 510 × 400 mm | 510 × 460 mm |
| Rozsah značení | 280 × 380 mm | 460 × 450 mm | 430 × 400 mm | 510 × 460 mm |
| Funkce překlopení desky plošných spojů | Ano (vestavěná ploutev) | Ano (vestavěná ploutev) | Žádný | Žádný |
| Rozměr stroje | 835 × 1488 × 1566 mm | 974 × 1528 × 1616 mm | 1054 × 1568 × 1523 mm | 1054 × 1470 × 1523 mm |
| Hmotnost stroje | 700 kg | 800 kg | 750 kg | 800 kg |
| Přesnost značení | ±0,05 mm (stejné pro všechny) | ±0,05 mm (stejné pro všechny) | ±0,05 mm (stejné pro všechny) | ±0,05 mm (stejné pro všechny) |
| Tloušťka PCB | 0,5–5 mm (stejné pro všechny) | 0,5–5 mm (stejné pro všechny) | 0,5–5 mm (stejné pro všechny) | 0,5–5 mm (stejné pro všechny) |
| Rychlost značení | <7000 mm/s (stejné pro všechny) | <7000 mm/s (stejné pro všechny) | <7000 mm/s (stejné pro všechny) | <7000 mm/s (stejné pro všechny) |
| Podporované typy laserů | UV, zelená, vlákno, CO₂ (stejné pro všechny) | UV, zelená, vlákno, CO₂ (stejné pro všechny) | UV, zelená, vlákno, CO₂ (stejné pro všechny) | UV, zelená, vlákno, CO₂ (stejné pro všechny) |
| Bezpečnostní výška PCB | Horní <25 mm, spodní <20 mm (stejné pro všechny) | Horní <25 mm, spodní <20 mm (stejné pro všechny) | Horní <25 mm, spodní <20 mm (stejné pro všechny) | Horní <25 mm, spodní <20 mm (stejné pro všechny) |
Jak vybrat laser:
UV laser (355nm) : Nejlepší pro desky plošných spojů citlivé na teplo, pájecí maska FR4, flexibilní obvody. Studené značení, minimální poškození, vysoký kontrast.
Zelený laser (532nm) : Ideální pro plasty, silikonové destičky, keramiku, reflexní povlaky. Vynikající absorpce, ultra jemné stopy, nízký tepelný dopad.
Vláknový laser (1064nm) : Perfektní pro kovy, stopy mědi/hliníku, kovové PCB. Hluboké, trvalé, rychlé, vysoce kontrastní značky.
CO₂ laser (10600nm) : Vhodné pro standardní FR4, pájecí masku, organické povlaky. Stabilní, dobrý kontrast, nákladově efektivní pro pevné desky.
| Úplné nastavení SMT linky pro skutečnou produkci
ICT spojuje kompletní řady PCBA , které tvrdě pracují v automobilových, lékařských a každodenních elektronických závodech. Desky vstupují čisté přes zavaděče PCB Magezine , získávají přesnou pastu z automatických tiskáren kontrolovaných SPI, odebírají součástky z rozprašovačů SMT vysokou rychlostí , pájejí pevné látky v pecích Heller s rovnoměrnými tepelnými zónami. AOI zjišťuje chyby brzy, dopravníky přenášejí desky bez problémů, čističe smývají zbytky tavidla pro pevnější spoje a automatické krabice na pastu drží a hřejí materiál tak akorát. Laserový stroj na tisk hrnků spustí řetěz s jasným sledováním. Celé toto nastavení zvyšuje výkon, snižuje závady, snižuje náklady a funguje spolehlivě s ICT stojícími za ním.
| Případ zákaznického projektu
ICT vyslalo inženýry do zámoří, aby nainstalovali a otestovali dvě kompletní linky SMT u severoamerického výrobce kosmetických zařízení. Oba prošly tovární přejímkou a zahájily výrobu čistě. Každá linka provozovala náš 30wattový vláknový laserový značkovací stroj pro trvalé kódy, plus SMT tiskárnu a SPI, montáž Panasonic, Heller reflow, AOI checker, dopravníky PCB, čistič PCBA a ohřívač autopájecí pasty. Náš tým nastavil stroje, vyškolil obsluhu, vyladil procesy a zůstal, dokud vše neběželo hladce. Nyní zákazník staví stabilní, vysoce kvalitní jednotky s plným sledováním a bez zdržování.
| Globální servis a podpora školení
ICT se postará o celou práci – instalaci ve vašem závodě, kontroly spouštění a praktické školení vaší posádky. Inženýři ukazují, jak spouštět programy, opravovat malé problémy, denně čistit a udržovat vysokou dostupnost. Vyladíme nastavení tak, aby vyhovovalo vašim deskám a cílům. Po spuštění rychlé hovory nebo návštěvy rychle vyřeší problémy a díly zůstanou připraveny. Tato podpora okamžitě rozběhne linky a udrží je v provozu po léta v náročné výrobě.
| Zkušenosti zákazníků a provozní výhody
Lidé mluví o našich inženýrech – informovaných, trpělivých, rychle opravujících věci během nastavování a školení. Líbí se jim, jak stroj označuje čisté a stabilní, bez problémů pasuje do linií. Zásilka je pečlivě zabalena a po dlouhých cestách dorazí bezpečně. Když se objeví otázky, odpovědi přicházejí rychle a fungují. Zákazníci důvěřují zařízení a pomoci za ním, aby byla jejich výroba solidní a včas.
| Normy, kontrola a výrobní disciplína
Naše stroje mají CE pro bezpečné elektrické použití, RoHS pro omezení škodlivých materiálů a ISO9001 pro stálou kontrolu kvality. Několik patentů pokrývá inteligentní design v laserové práci a manipulaci SMT. Tyto značky ukazují světu, že vyrábíme bezpečné, čisté a spolehlivé nástroje, které všude splňují pravidla.
| O ICT společnosti a továrně
ICT provozuje svůj vlastní návrhový a stavební obchod v Dongguanu v Číně – 12 000 metrů čtverečních, 89 pracujících lidí, 20 inženýrů. Začala v roce 2012, rychle rostla a nyní pomáhá více než 1 600 zákazníkům v 72 zemích. Každý stroj prochází pečlivými kontrolami od dílů až po závěrečný test, podpořený systémem plné kvality. Plánujeme celé továrny, dodáváme vybavení, školíme týmy a ladíme linky, aby zákazníci začali být silní a stabilně rostli.
