S10
I.C.T
| Množství: | |
|---|---|

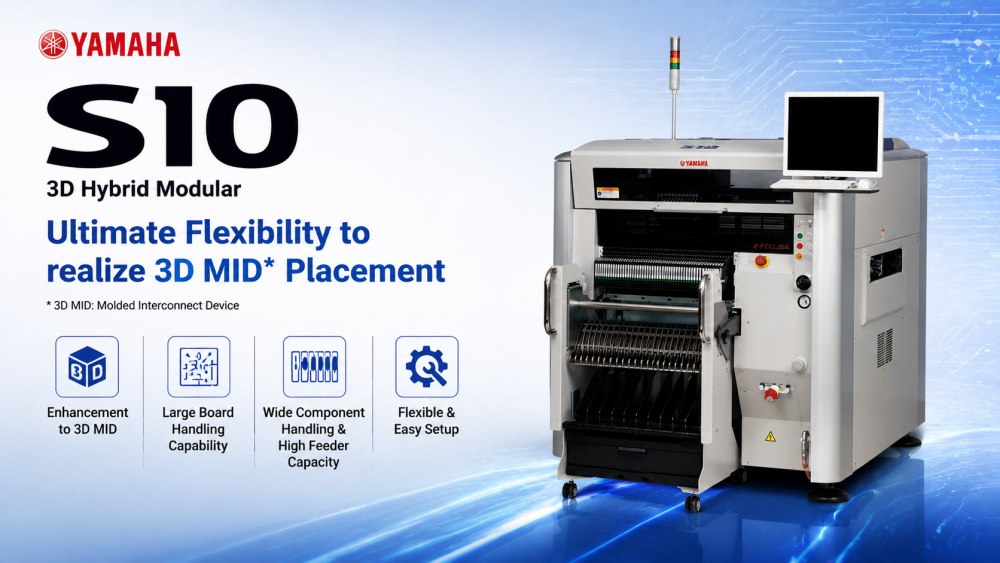

Yamaha S10 je 3D hybridní modulární osazovač čipů určený pro výrobu moderních PCB sestav. Poskytuje stabilní vysokorychlostní umístění a zároveň podporuje širokou škálu elektronických součástek. Systém je vytvořen pro výrobce, kteří potřebují flexibilitu, přesnost a škálovatelnou integraci linek SMT.
Díky své modulární struktuře se S10 může snadno přizpůsobit různým výrobním požadavkům, jako jsou LED desky, spotřební elektronika, průmyslové řídicí desky a komunikační produkty. Podporuje také manipulaci s velkými deskami plošných spojů a vysokou kapacitu podavače, díky čemuž je vhodný pro prostředí s velkým množstvím a středním objemem výroby. Stroj pomáhá továrnám zlepšit efektivitu, snížit ruční práci a udržovat stabilní kvalitu výstupu.
S10 využívá pokročilou 3D hybridní montážní technologii pro zlepšení flexibility umístění. Podporuje komplexní struktury PCB včetně aplikací MID. Systém zajišťuje stabilní a přesné umístění součástí i ve vícevrstvých deskách, což výrobcům pomáhá dosáhnout vyšší spolehlivosti produktu.
Stroj podporuje zpracování velkých desek plošných spojů se silnou přizpůsobivostí dopravníku. Dokáže hladce zpracovat různé velikosti desek bez snížení efektivity umístění. Díky tomu je vhodný pro LED panely, výkonové desky a průmyslové řídicí desky vyžadující větší substráty.
S10 je navržen se silnou schopností rozšíření podavače a podporuje více typů komponent v jednom nastavení. Zkracuje dobu přechodu a zlepšuje kontinuální efektivitu výroby. Tato struktura je ideální pro výrobní prostředí s vysokým obsahem směsi.
Systém integruje inteligentní nastavovací funkce, které zjednodušují změny ve výrobě. Operátoři mohou rychle upravit parametry, snížit prostoje a zlepšit flexibilitu linky. Pomáhá továrnám rychleji reagovat na naléhavé výrobní zakázky.
| Specifikace
| S10 | S20 | |
|---|---|---|
| Velikost desky (s nevyužitým bufferem) | Min. D50 x Š30 mm až Max. D1 330 x Š510 mm (standardní L955) | Min. D50 x Š30 mm až Max. L1 830 x Š510 mm (standardní L1 455) |
| Velikost desky (s použitým vstupním nebo výstupním bufferem) | Min. D50 x Š30 mm až Max. D420 x Š510 mm | - |
| Velikost desky (s použitými vstupními a výstupními buffery) | Min. D50 x Š30 mm až Max. D330 x Š510 mm | Min. D50 x Š30 mm až Max. D540 x Š510 mm |
| Tloušťka desky | 0,4 - 4,8 mm | 0,4 - 4,8 mm |
| Směr toku desky | Zleva doprava (Std) | Zleva doprava (Std) |
| Rychlost přenosu desky | Max 900 mm/s | Max 900 mm/s |
| Rychlost umístění (12 hlav + 2 theta) Opt. Cond. | 0,08 s/CHIP (45 000 CPH) | 0,08 s/CHIP (45 000 CPH) |
| Přesnost umístění A (μ+3σ) | CHIP +/-0,040mm | CHIP +/-0,040mm |
| Přesnost umístění B (μ+3σ) | IC +/-0,025 mm | IC +/-0,025 mm |
| Úhel umístění | +/-180 stupňů | +/-180 stupňů |
| Řízení osy Z / Řízení osy Theta | AC servomotor | AC servomotor |
| Výška součásti | Max 30 mm * 1 (Před umístěné komponenty: max 25 mm) | Max 30 mm *1 (předem umístěné komponenty: max 25 mm) |
| Použitelné součásti | 0201mm – 120x90mm, BGA, CSP, konektor atd. (Standard 01005 -) | 0201mm – 120x90mm, BGA, CSP, konektor atd. (Standard 01005 -) |
| Balíček součástí | Páska 8 - 56 mm (podavače F1/F2), páska 8 - 88 mm (elektrické podavače F3), hůl, zásobník | Páska 8 - 56 mm (podavače F1/F2), páska 8 - 88 mm (elektrické podavače F3), hůl, zásobník |
| Kontrola zpětné vazby | Kontrola vakua a kontrola zraku | Kontrola vakua a kontrola zraku |
| Jazyk obrazovky | angličtina, čínština, korejština, japonština | angličtina, čínština, korejština, japonština |
| Umístění desky | Jednotka uchopení desky, přední reference, automatické nastavení šířky dopravníku | Jednotka uchopení desky, přední reference, automatické nastavení šířky dopravníku |
| Typy součástí | Max 90 typů (8mm páska), 45 drah x 2 | Max 180 typů (8mm páska), 45 drah x 4 |
| Přenosová výška | 900 +/- 20 mm | 900 +/- 20 mm |
| Rozměry stroje, hmotnost | L1250xH1750xH1420mm, přibl. 1.200 kg | L1750xH1750xH1420mm, přibl. 1.500 kg |
| Seznam vybavení linky SMT
S10 lze integrovat do kompletní výrobní linky SMT včetně tiskárny pájecí pasty, inspekčního systému SPI, zařízení pro výběr a umístění, přetavovací pece, inspekce AOI a systémů pro manipulaci s PCB. ICT poskytuje kompletní řešení na klíč zahrnující návrh uspořádání, instalaci, školení a poprodejní podporu.
To pomáhá výrobcům vybudovat stabilní, efektivní a plně automatizovanou výrobní linku SMT. Je vhodný pro elektronické továrny vyrábějící spotřební elektroniku, automobilovou elektroniku, LED produkty a průmyslové řídicí systémy. Kompletní řešení zajišťuje vysoký výnos a konzistentní kvalitu produktu.
| Video o úspěchu zákazníka
ICT úspěšně dodalo plně automatickou výrobní linku SMT zákazníkovi v Kazachstánu pro výrobu napájecích zdrojů. Kompletní řada zahrnovala SMT nakladač, plně automatickou tiskárnu, osazovací stroj SMT, přetavovací pec, SMT dopravník a offline AOI systém.
Naši inženýři Andy a Billy cestovali do zákaznické továrny na instalaci a školení. Provedli tým nastavením stroje, laděním výroby a školením operátorů, aby zajistili hladké spuštění výroby.
Zákazník po uvedení do provozu úspěšně zahájil sériovou výrobu a potvrdil stabilní výkon celé SMT linky.
| Servis a podpora školení
ICT poskytuje kompletní služby životního cyklu strojů Yamaha SMT včetně instalace, podpory programování, školení operátorů a vzdálené technické pomoci. Náš zámořský inženýrský tým zajišťuje rychlou reakci na jakékoli výrobní problémy.
Podporujeme také plánování uspořádání linek SMT, optimalizaci procesů a zvyšování efektivity výroby. Školení pokrývá obsluhu strojů, údržbu a základní odstraňování problémů a pomáhá zákazníkům rychle vybudovat nezávislou výrobní kapacitu.
| Zpětná vazba od zákazníků
Zákazníci oceňují stabilní výkon a snadné ovládání strojů Yamaha S10 SMT. Oceňují také ICT inženýry za profesionální instalaci a podporu školení. Rychlá doba odezvy a jasné technické pokyny pomáhají zákazníkům hladce zahájit výrobu.
Mnoho zákazníků vyzdvihuje dobrou kvalitu stroje, spolehlivé balení a stabilní dlouhodobý provozní výkon. Kombinace spolehlivosti zařízení a globální servisní podpory vytváří silnou důvěru v dlouhodobou spolupráci.
| Certifikace a standardy
Všechna řešení integrace zařízení ICT SMT jsou vyráběna podle přísných mezinárodních standardů. Jsme držiteli certifikace CE, souladu s RoHS, certifikace systému managementu kvality ISO9001 a mnoha technických patentů.
Tyto certifikace zajišťují stabilní kvalitu stroje, bezpečný provoz a shodu s globálními požadavky na výrobu elektroniky.
| O ICT společnosti a továrně
ICT je profesionální poskytovatel řešení pro továrny SMT se silnou schopností výzkumu a vývoje, výroby a globálních služeb. Máme velký inženýrský a výrobní tým obsluhující zákazníky ve více než 80 zemích světa.
Naše továrna dodržuje přísné procesy kontroly kvality od kontroly surovin až po konečné testování stroje. Díky neustálým inovacím a rychlému obchodnímu růstu podporujeme více než 1700 zákazníků po celém světě napříč průmyslovými odvětvími, jako je automobilová elektronika, LED, spotřební elektronika a průmyslové řízení.
Zavázali jsme se poskytovat stabilní, efektivní a inteligentní řešení výroby SMT pro globální výrobce.
