ICT-4034
I.C.T
| Množství: | |
|---|---|
| Podrobnosti o tiskovém stroji SMT PCB
Tiskový stroj SMT PCB od ICT poskytuje plně automatický provoz se 7sekundovými cykly. Zpracovává DPS od 50x50mm do 900x600mm. Přesnost opakování ±0,01 mm a přesnost tisku 0,025 mm vhodné pro LED, automobilový průmysl, elektroniku. Automatická kalibrace, úprava tlaku, čištění šablony snižují chyby. K dispozici je tisk lepidlem. Plně automatický tiskový stroj SMT PCB integruje Průmysl 4.0 a MES pro výměnu dat. Rozhraní Windows zjednodušuje používání. ICT nabízí instalaci a školení po celém světě.
| Funkce
Zavěšení obloukového mostu spojuje stírací lištu se dvěma motory pro nezávislé ovládání. To udržuje rovnoměrný tlak napříč stranami. Posuvné lišty zajišťují stabilitu při tisku. Zpětná vazba v reálném čase zdokonaluje tvar pasty. Tiskový stroj SMT PCB zpracovává bezrámovou šablonu s podporou tiskárny pájecí pasty bezrámovou šablonou. Dovezené díly z Japonska a Německa snižují poruchovost. Životnost přesahuje deset let. Šetří náklady a zvyšuje efektivitu v SMT linkách. Vícenásobné separační metody chrání součásti.
Konstrukce pásu zabraňuje přilepení s motorem poháněnou rychlostí až 1500 mm/s. Trasy se přepínají doleva-doprava nebo doprava-doleva. Boční svorky a vakuově zabezpečené desky pod 1% deformací. To umožňuje hladký kontakt šablony. Plně automatická šablonová tiskárna SMT podporuje magnetické kolíky a nastavitelné stoly. Výměna trvá méně než 5 minut. Je vhodný pro tloušťku desky plošných spojů 0,4-6 mm. Spolehlivý pro velkosériovou výrobu.
Suché, mokré, vysávací možnosti důkladně vyčistěte. CCD se odděluje od spreje pro rovnoměrné rozložení. Software spravuje alkohol a papír pro snížení odpadu. Výfukový motor rychle odstraňuje nečistoty. Automatická tiskárna SMT udržuje stálou kvalitu. Ruční čištění dodává flexibilitu. Tím se zabrání defektům při dlouhých jízdách.
| Specifikace
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Velikost rámu (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Velikost PCB (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Směr přepravy | Levé pravice; Pravý levý; Levý levý; Pravé pravice | ||
| Podpůrný systém | Magnetický kolík/nahoru-down tabulka upravená/podpůrná blok | ||
| Upínací systém | Boční upínání (vakuová tryska, automatizační zatahovací tlak Z je volitelný) | ||
| Hlava tiskárny | Dvě nezávislé motorizované tiskové hlavy | ||
| Typ stěrky | Nerezová ocel (standardní), plast | ||
| Čisticí systém | Suché, mokré, vakuum | ||
| Inspekce | 2D kontrola (standardní) | ||
| Napájení | AC:220±10%,50/60HZ,3Kw | ||
| Metoda kontroly | Ovládání PC | ||
| Dimenze (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Velikost rámu (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Velikost PCB (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenze (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* IKT stále pracuje na kvalitě a výkonu, specifikacích a vzhledu může být bez zvláštního upozornění aktualizováno.
| Seznam vybavení linky SMT

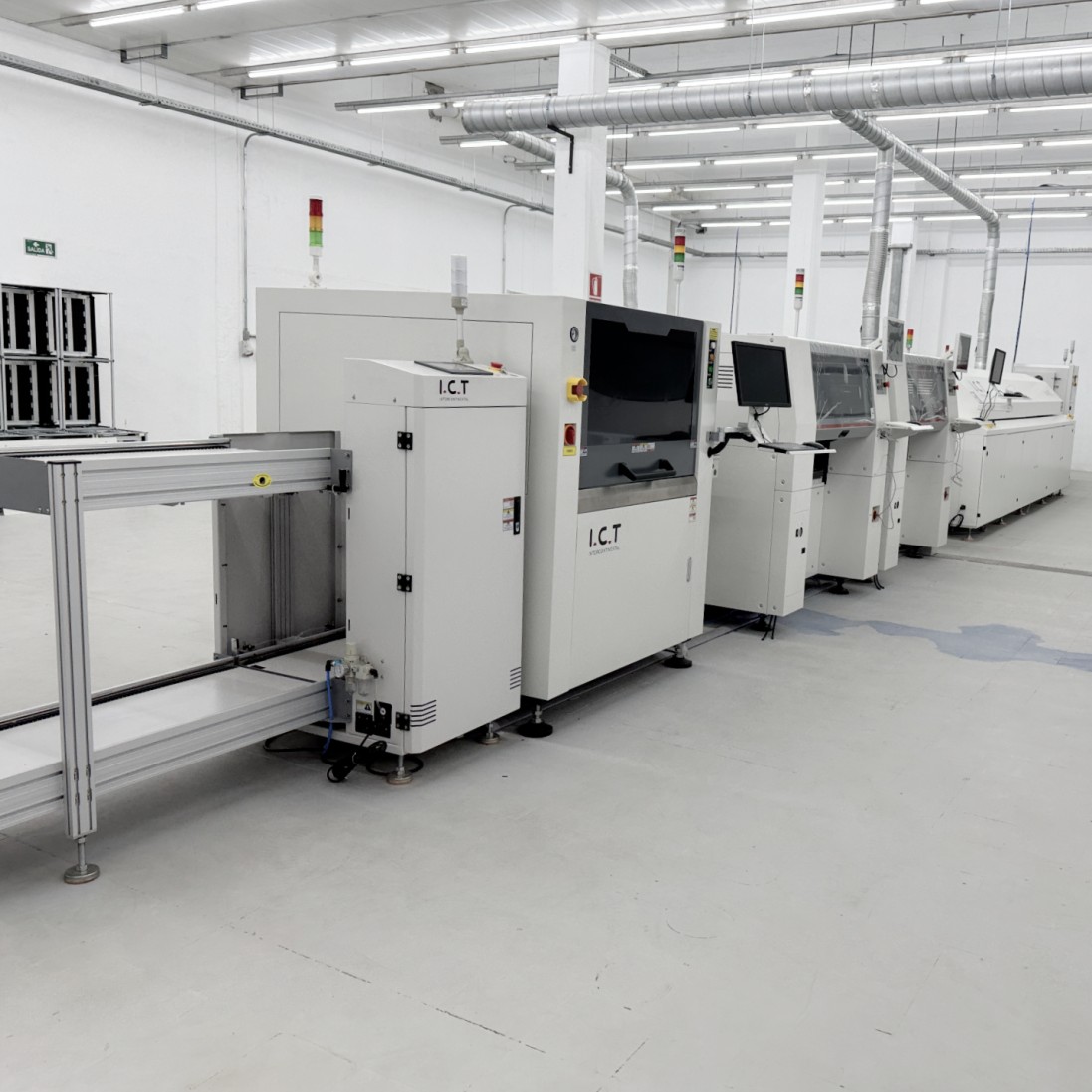

Naše vysoce kvalitní výrobní linka PCBA obsahuje pokročilé vybavení pro efektivní a přesnou montáž PCB. Plně automatizovaná linka SMT zahrnuje zavaděč, automatickou tiskárnu pro přesné nanášení pájecí pasty, zařízení pro přesné umístění součástek, přetavovací pec pro spolehlivé pájení a systém AOI pro důkladnou kontrolu defektů. Tato vysoce kvalitní výrobní linka PCBA zajišťuje hladký provoz, vysokou spolehlivost a nízkonákladovou montáž SMT, splňující různé průmyslové požadavky.
| Název produktu | Účel v řadě SMT |
|---|---|
| Nakladač PCB | Automaticky načte holé PCB do linky. |
| Pájná pasta | Tiskne pájecí pastu na destičky PCB přesně. |
| Vyberte a umístěte stroj | Přesně montuje součástky na desky plošných spojů. |
| Refrow trouba | Roztaví pájku a vytvoří pevné spoje. |
| Aoi stroj | Kontroluje pájené spoje a vady umístění. |
| Stroj SPI | Kontroluje výšku a kvalitu pájecí pasty. |
| Zařízení sledovatelnosti | Zaznamenává a sleduje výrobní data: Laserový značkovací stroj / montáž na etikety / inkoustová tiskárna |
| Video případu úspěchu zákazníka
Inženýři ICT navštívili Severní Ameriku za výrobcem kosmetických přístrojů. Nasadili dvě SMT linky s tiskovým strojem SMT PCB. Instalace zahrnovala kalibraci, testování a vyrovnání. Školení zahrnuje automatické funkce, nastavení tlaku a dokování MES. Přijetí proběhlo rychle s přesným tiskem v malé rozteči. Klient oceňuje rychlé reakce a rady ohledně optimalizace. To ukazuje odbornost ICT v zámořských projektech a spolehlivost pájecí tiskárny.
| Servis a podpora školení
ICT poskytuje kompletní řešení pro chytrou továrnu, instalaci, údržbu a školení pro tiskový stroj SMT PCB. Týmy na místě sestavují a dolaďují linky. Vzdálená podpora řeší problémy okamžitě. Kurzy naučí obsluhu, diagnostiku, tvorbu programu za 5-10 minut. Aktualizujeme změny procesu, abychom zvýšili výnos. Globální centra dodávají díly rychle. Dlouhodobé vazby zajišťují provozuschopnost a upgrady.
| Zákaznické recenze
Klienti chválí ICT inženýry za odbornou instalaci v zahraničí a rychlé opravy. Plně automatický tiskový stroj SMT PCB pracuje stabilně s nízkými zastávkami. Bezpečné balení zajišťuje bezpečný příjezd. Rychlé odpovědi udrží výstup. Jeden řekl: 'Automatizace zvýšila naši rychlost.' Další zaznamenal snadné učení a kvalitní tisk.
| Certifikace a standardy
ICT splňuje normy CE, RoHS, ISO9001 pro bezpečnost a šetrnost k životnímu prostředí. Patenty zahrnují čištění oblouku, zabránění kolizi, dopravu, kontrolu tisku. Ty podporují inovace a shodu po celém světě.
| O společnosti ICT a naší továrně SMT
ICT provádí výzkum, vývoj a výrobu s 89 zaměstnanci, 20 inženýry. Rozrůstáme se a obsluhujeme více než 1600 klientů v 72 zemích. Továrny uplatňují přísné testování a systémy kvality. Poskytujeme kompletní řešení SMT až po nátěry. Mezinárodní centra nabízejí místní pomoc se spolehlivým vybavením.
