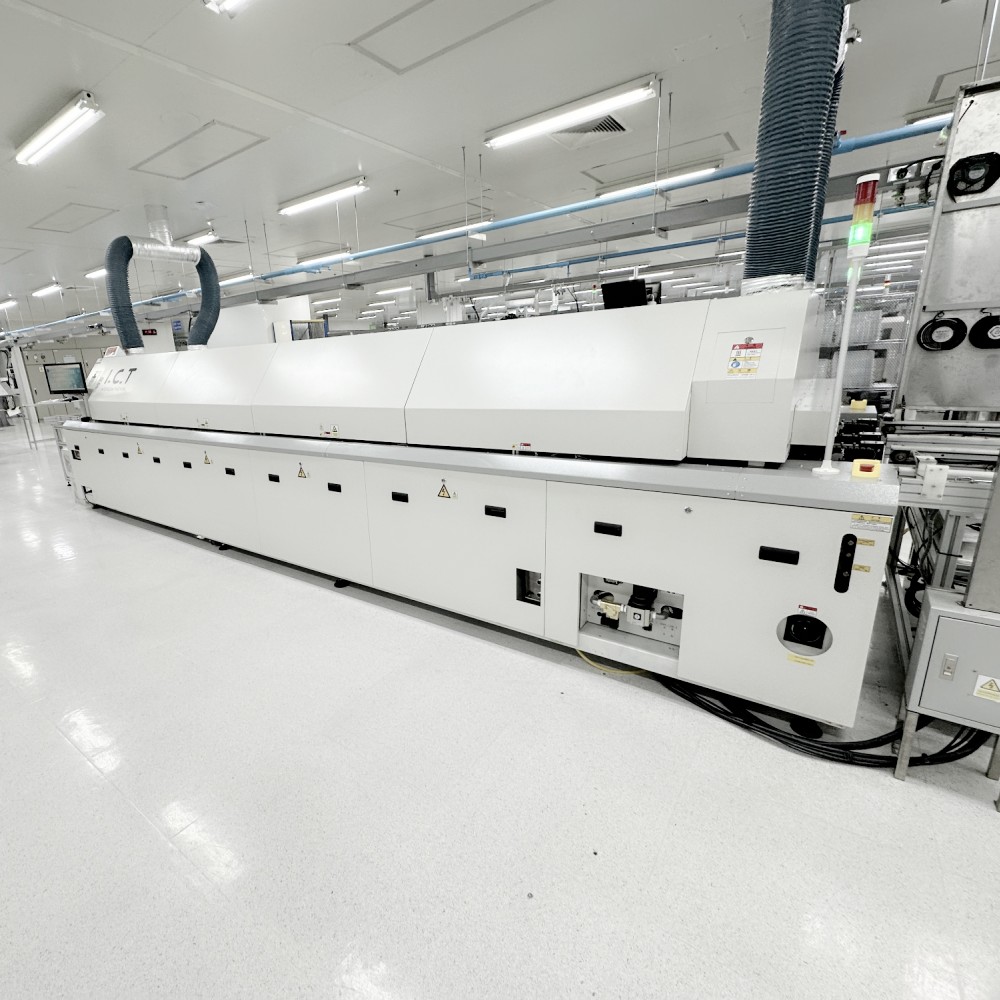

ICT-L24 | Profesionální přizpůsobený 24zónový PCB SMT Reflow Oven Oven Machine

|  Přehled bezolovnatých přetavovacích pecí řady L

ICT-L24 Customized 24 Zones PCB SMT Reflow Oven Machine je špičkové řešení pro pájení PCB přetavením. Navrženo s 24 topnými zónami, nabízí vynikající rovnoměrnost teploty pomocí pokročilých horkovzdušných systémů. Tato přetavovací pec na desky plošných spojů dosahuje stabilních teplot za méně než 25 minut s přesným řízením ±1 °C, ideální pro bezolovnaté procesy v elektronice, jako je automobilový průmysl, komunikace a spotřebiče. Jeho PC a řídicí systém Siemens PLC zajišťuje teplotní stabilitu přes 99,99 %. Stroj je vybaven síťovým pásovým a řetězovým transportem, manipuluje s DPS do šířky 500 mm. S uživatelsky přívětivým softwarem Windows podporuje online úpravy, detekci chyb a monitorování procesů, čímž zvyšuje efektivitu linky SMT.

|  Funkce

Přesná regulace teploty

ICT-L24 Customized 24 Zones PCB SMT Reflow Oven Machine je špičkové řešení pro pájení PCB přetavením. Navrženo s 24 topnými zónami, nabízí vynikající rovnoměrnost teploty pomocí pokročilých horkovzdušných systémů. Tato přetavovací pec na desky plošných spojů dosahuje stabilních teplot za méně než 25 minut s přesným řízením ±1 °C, ideální pro bezolovnaté procesy v elektronice, jako je automobilový průmysl, komunikace a spotřebiče. Jeho PC a řídicí systém Siemens PLC zajišťuje teplotní stabilitu přes 99,99 %. Stroj je vybaven síťovým pásovým a řetězovým transportem, manipuluje s DPS do šířky 500 mm. S uživatelsky přívětivým softwarem Windows podporuje online úpravy, detekci chyb a monitorování procesů, čímž zvyšuje efektivitu linky SMT.

Pokročilá regulace teploty

S prvotřídními topnými moduly nabízí ICT-L24 rychlé zahřátí a optimální distribuci tepla. Topidla s dlouhou životností a vysokou citlivostí snižují tepelnou setrvačnost. Efektivní design vzduchového potrubí zvyšuje cirkulaci a zajišťuje rovnoměrné zahřívání napříč deskami s plošnými spoji. Jako bezolovnatý horkovzdušný systém pájení s přetavením minimalizuje spotřebu energie při zachování výkonu, což je ideální pro velkoobjemovou výrobu.

Uživatelsky přívětivý provoz

Rozhraní Windows podporuje čínštinu a angličtinu, což usnadňuje používání. Zahrnuje diagnostiku chyb, monitorování procesů a záznam dat. To pomáhá operátorům snadno ovládat troubu, zkracuje dobu školení a udržuje vysoké standardy.

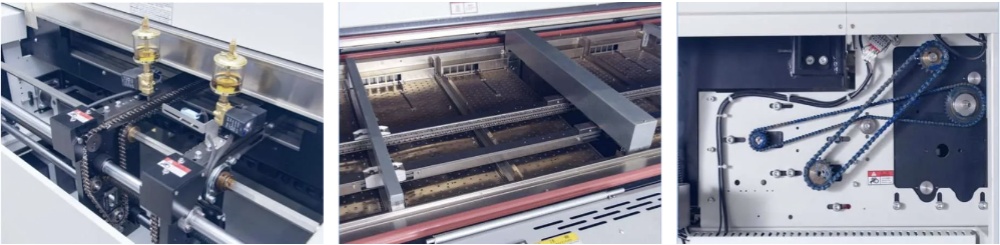

Stabilní dopravní systém

|  Specifikace Reflow pece

Model	L8	L10
Rozměr (D*Š*V) mm	5000x1300x1530	5800x1300x1530
Hmotnost	Přibl. 2100 kg	Přibl. 2315 kg
Počet Topných Zón	Nahoru8/dole8	Nahoru 10/dole 10
Délka topných zón	3110 mm	3892 mm
Nastavení šířky kolejnice	Ruční nastavení (možnost: automatické)
Objem výfukových plynů	10M3/min*2 Výfuky
Řídicí systém	PLC+počítač
Metoda řízení teploty	PID + SSR
Přenosový agent	Řetízek + síťovina
Je vyžadován elektrický zdroj	5 drátový systém 3P, N, PE 380 VAC ± 5 %, 50 Hz. Jiná napětí na vyžádání
Síla pro zahřátí	64 kW	80 kW
Spotřeba energie	10 kW	12 kW
Doba zahřívání	Cca 25 minut
Temp. Rozsah nastavení	Pokojová teplota-- 300°C
Výška dopravníku	900+/-20 mm
Rozsah rychlosti dopravníku	300~2000 mm/mi
Pevná strana kolejnice	Přední pevná (volba: zadní pevná)
Způsob chlazení	Motor s nuceným oběhem vzduchu a ventilátor (standardní)

|  Seznam vybavení linky SMT

|  Video o úspěchu zákazníka

V nedávném projektu v Uzbekistánu instalovali inženýři ICT ICT-L24 v továrně klienta. Video ukazuje nastavení 24zónového systému s důrazem na jeho přizpůsobený design pro klientskou SMT linku. Inženýři předvedli účinné vytápění a chlazení, přičemž rozhraní ukazuje teplotní křivky v reálném čase. Klient si pochvaloval rychlé 25minutové zahřátí a to, jak se stroj integroval s jejich MES pro sledování dat. Tento případ ukazuje, jak ICT-L24 zlepšuje přesnost pájení a rychlost výroby, což je podpořeno školením na místě pro tým klienta.

|  Servis a školení

ICT nabízí plnou podporu pro Reflow Oven Machines, včetně instalace, údržby a vzdálené pomoci. Školení zahrnuje provoz, programování a odstraňování problémů, dostupné na místě nebo online. Náš tým zajišťuje rychlé reakce na problémy a pomáhá vašim zaměstnancům rychle zvládnout systém. Tato podpora minimalizuje prostoje a maximalizuje efektivitu.

|  Ohlasy zákazníků

Klienti milují naše Reflow Oven Machines pro jejich přesnost a odolnost. Chválí naše inženýry za odborné instalace a rychlé opravy. Bezpečné balení a včasné dodání zabraňují poškození, zatímco rychlé odpovědi na otázky vytvářejí silnou důvěru u zákazníků.

|  Naše certifikace

ICT je držitelem certifikátů CE, CCC, UL a dalších, které zajišťují standardy bezpečnosti a kvality. Ty potvrzují, že naše Reflow Oven Machine splňují globální předpisy a nabízejí spolehlivý výkon pro bezolovnaté pájení.

|  O nás a továrně

ICT vede ve výrobě elektroniky s vlastním výzkumem a vývojem a výrobou. Náš tým více než 89 zaměstnanců, včetně 20 inženýrů, se za 12 let rychle rozrostl. Sloužíme 1600 zákazníkům v 72 zemích a poskytujeme kompletní SMT řešení. Naše továrna o rozloze 12 000 m² používá přísné testování a systémy ISO9001 k zajištění vysoce kvalitních produktů, jako je ICT-L24.
