Česky Zobrazení:0 Autor:Vinci Zhang Čas publikování: 2026-09-18 Původ:Stránky
Inteligentní úložný systém SMT je řízený způsob, jak ukládat, vyhledávat, vydávat a sledovat komponenty SMD předtím, než se dostanou na výrobní linku. Využívá úložný hardware, skenování čárových kódů nebo RFID, software a pravidla pro materiály ke správě kotoučů s méně ručním vyhledáváním a méně chybami.
V rušné továrně na SMT na tom záleží více, než mnoho lidí očekává. Cívka může vypadat dobře, ale nést nesprávnou hodnotu, šarži, kód data nebo stav vlhkosti. Sklad může zobrazovat zásoby v systému, ale skutečná cívka může být na polici, na podávací stanici nebo již použitá. Inteligentní úložiště pomáhá zacelit tuto propast mezi systémovými daty a realitou v dílně.
Tento článek vysvětluje , jak funguje inteligentní úložiště SMT, v jednoduchém jazyce. Zahrnuje zařízení, software, každodenní proces a skutečné tovární problémy, které pomáhá řešit. Pokud chcete širší přehled pilířů, můžete si také přečíst kompletního průvodce chytrými systémy skladování materiálu SMT.
Obsah
Chytrý úložný systém SMT je inteligentní řešení ukládání elektronických součástek pro materiály SMT. Používá se hlavně pro cívky SMD, ale úplný systém může také spravovat zásobníky, tuby, štítky, částečné cívky a vrácené materiály.
Systém dělá víc, než jen drží komponenty. Dává každému kotouči jasnou identitu. Zaznamenává, kde je kotouč uložen. Sleduje, kdy cívka vstupuje a opouští sklad. Může také spravovat pravidla FIFO, stav komponent citlivých na vlhkost, akce operátora a požadavky na pracovní příkaz.
Jednoduchá police odpovídá na jednu otázku: "Kam můžeme umístit tuto cívku?" Chytrý úložný systém SMT odpovídá na užitečnější otázky. O který kotouč se jedná? Je to ta správná část pro tuto práci? kde je teď? Bylo otevřeno? Kolik životnosti podlahy zbývá? Která cívka by měla být použita jako první? Kdo to vydal? Která výrobní zakázka to použila?
To je skutečný rozdíl. Inteligentní úložiště mění skladování komponent na řízený výrobní proces.
Skladovací věž, chytrý regál nebo řízená skříň
Identifikace čárovým kódem nebo RFID
Software pro kontrolu inventáře a umístění
Pravidla pro FIFO, vydání pracovního příkazu a vrácení materiálu
Volitelná regulace teploty a vlhkosti
Obrazovky operátora, alarmy a oprávnění
V případě potřeby připojení MES, ERP nebo WMS
Některé továrny používají jednu automatizovanou skladovací věž. Jiné používají smíšené nastavení s inteligentními stojany, suchými skříněmi a softwarem. Nejlepší návrh závisí na objemu materiálu, výrobním mixu, podlahové ploše a úrovni sledovatelnosti, kterou továrna potřebuje.
Například továrna s jedním stabilním produktem nemusí potřebovat stejný systém jako továrna EMS s vysokým obsahem směsi. Továrna s vysokým obsahem směsi může změnit zaměstnání mnohokrát za den. Dokáže zpracovat tisíce čísel dílů. V takovém případě může inteligentní skladovací systém snížit stres pro skladníky, operátory SMT a plánovače výroby.
Materiály SMT jsou malé, podobné a snadno zaměnitelné. Mnoho kotoučů vypadá zvenčí téměř stejně. Cívka rezistoru, cívka kondenzátoru, cívka IC, cívka LED nebo cívka konektoru mohou nést důležité rozdíly, které jsou zřejmé pouze ze štítku a systémového záznamu.
To je důvod, proč je kontrola materiálu s rostoucí výrobou těžší. Problémem není pouze úložný prostor. Je to kontrola. Továrna potřebuje vědět, co má, kde je, zda je použitelná a kdy by měla být použita.
Ruční ukládání často funguje na začátku. Tým může používat police, štítky, soubory Excel a paměť operátora. Ale jak se počty dílů zvyšují, systém se stává křehkým. Jedno zmeškané skenování může způsobit nesoulad zásob. Jedna špatně umístěná cívka může zpozdit práci. Jeden špatný kotouč může způsobit problém s kvalitou, který se později těžko hledá.
Operátoři tráví příliš mnoho času hledáním kotoučů.
Záznamy o zásobách neodpovídají skutečným zásobám.
Podobná čísla dílů jsou uložena příliš blízko u sebe.
Otevřené kotouče jsou vráceny bez jasného stavu.
Zařízení citlivá na vlhkost nejsou dobře sledována.
Pravidla FIFO závisí na lidské disciplíně.
Nesprávný materiál může dosáhnout nastavení podavače.
Výroba čeká, dokud sklad připraví soupravy.
Tyto problémy mohou z dálky vypadat jako malé. Na podlaze se cítí velmi reálně. Čeká fronta. Objednávka zákazníka je naléhavá. Mezi policemi prochází manipulátor materiálu. Plánovač nemůže důvěřovat skladové zprávě. Inženýr kvality se snaží vysledovat, který kotouč byl použit na které šarži.
Chytrý úložný systém SMT poskytuje týmu spolehlivější základnu. Nenahrazuje dobré lidi. Pomáhá dobrým lidem pracovat s lepšími informacemi a méně opakovanými manuálními kroky.
To je také důvod, proč by se při plánování úplné továrny SMT mělo zvážit skladování materiálu. Pokud budujete nebo modernizujete výrobu, kompletní řešení výrobní linky SMT by mělo zahrnovat příjem materiálu, skladování, kompletaci, nastavení podavače, umístění, kontrolu a sledovatelnost. Tyto kroky jsou v reálném životě propojeny.

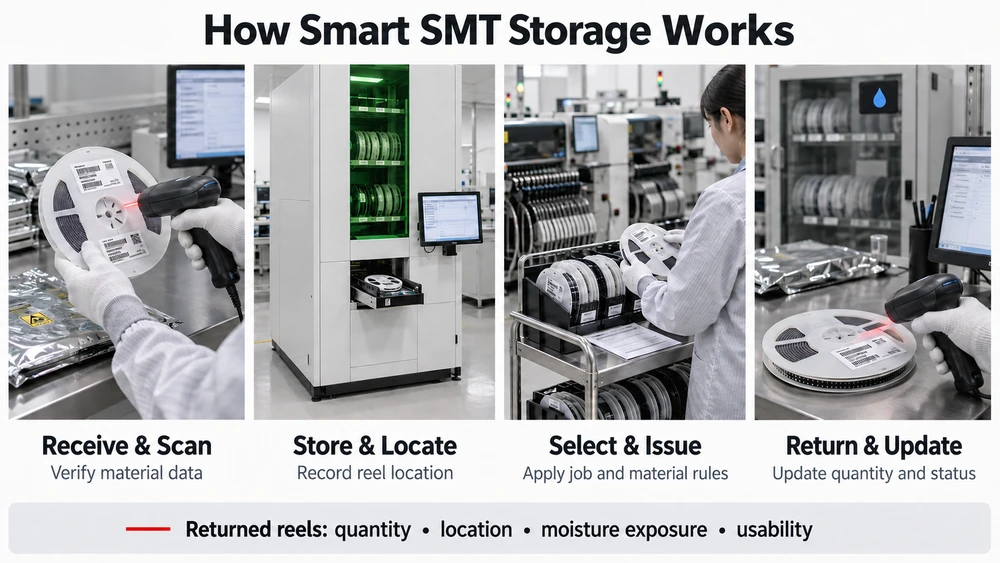

Proces automatizovaného skladování materiálu obvykle začíná, když komponenty dorazí do továrny. Operátor přijme role, zkontroluje štítky a naskenuje data materiálu do systému. To může zahrnovat číslo dílu, číslo šarže, množství, kód data, dodavatele a informace o nákupu nebo pracovní objednávce.
Po přijetí jsou kotouče vloženy do skladovací jednotky. V automatizované skladovací věži může systém skenovat každý kotouč a umístit jej do vnitřního umístění. V inteligentním regálovém systému může operátor umístit cívku na řízené místo. V obou případech je klíčový bod stejný: systém ví, kde je kotouč.
Když výroba potřebuje materiály, skladovací software přijímá nebo importuje poptávku. Tento požadavek může pocházet z pracovního příkazu, kusovníku, MES, ERP nebo ručního požadavku. Systém kontroluje, které kotouče jsou k dispozici, a vybírá ty správné na základě továrních pravidel.
Příjem komponentů od dodavatele nebo skladu.
Naskenujte štítek cívky a vytvořte záznam materiálu.
Potvrďte číslo dílu, množství, šarži a kód data.
Vložte kotouč do úložného systému.
Přiřaďte a zaznamenejte umístění úložiště.
Příjem výrobní poptávky z pracovního příkazu nebo systému.
Vyberte kotouče pomocí pravidel FIFO, vlhkosti nebo práce.
Vyložte nebo vyberte správné kotouče.
Odešlete cívky do sestavy, nastavení podavače nebo linky SMT.
Sledujte výnosy, zůstatky, použití a výjimky.
Tento proces může znít jednoduše. Hodnota pochází z konzistence. Každý kotouč má stejnou základní logiku. Každý důležitý pohyb lze zaznamenat. Každý operátor pracuje se stejnými daty místo paměti.
Vrácení zboží je jednou z nejtěžších částí kontroly materiálu SMT. Cívka může být částečně použita. Možná byla otevřena. Může mít dobu vystavení vlhkosti. Možná se bude muset vrátit do suchého skladu. Může také vyžadovat nové počítání množství.
Inteligentní systém by měl podporovat proces vrácení. Obsluha znovu naskenuje kotouč. Systém aktualizuje množství, stav a umístění. Pokud platí pravidla pro vlhkost, systém by měl uchovávat nebo aktualizovat záznamy o životnosti podlahy. Pokud již není cívka použitelná, systém by to měl dát jasně najevo.
Tento zpětný tok je důležitý, protože mnoho továren ztrácí kontrolu poté, co materiál opustí sklad. Chytré úložiště pomáhá vrátit vrácené materiály zpět do známého stavu.
Různé továrny používají různý hardware. Skladovací systém by měl odpovídat výrobnímu toku, nikoli naopak. Dobrý dodavatel by se měl před doporučením zařízení zeptat na objem kotouče, velikost kotouče, produktový mix, počet řádků, frekvenci výměny a potřeby softwaru.
Automatizovaná skladovací věž SMT je vertikální systém, který ukládá mnoho cívek v kontrolovaném prostoru. Může pomoci ušetřit podlahovou plochu a zkrátit čas, který operátoři stráví hledáním regálů. Některé systémy podporují dávkové nakládání a dávkové vykládání, což je užitečné, když musí být připraveno mnoho kotoučů pro několik úloh.
Tento typ systému je často vhodný pro továrny s mnoha aktivními čísly dílů, častými změnami a vyššími nároky na sledovatelnost. Může také pomoci vytvořit čistší a organizovanější oblast materiálu.
Chytré regály jsou obvykle otevřenější a flexibilnější. Mohou používat skenování, navádění světla, kontrolu polohy a softwarové záznamy. Často se instalují snadněji než plně automatizovaná věž. Mohou být praktickým krokem pro továrny, které chtějí lepší ovládání, ale nejsou připraveny na plnou automatizaci.
Chytrý regál může stále přinést vysokou hodnotu. Může snížit počet nesprávně umístěných kotoučů a zlepšit disciplínu při sběru. Může také pomoci továrně přejít od ručního skladování k digitální kontrole materiálu po etapách.
Některé komponenty potřebují ochranu před vlhkostí. Suché skříně a skladování s řízenou vlhkostí pomáhají tyto materiály chránit. Ve spojení se softwarovými záznamy mohou také podporovat sledování životnosti podlahy a řízení návratu.
Kontrola vlhkosti není jen otázkou skladování. Je to otázka kvality výroby. Cívka může být v suché skříni bezpečná, ale továrna stále potřebuje sledovat, kdy byla otevřena, jak dlouho zůstala venku a zda ji lze stále používat.
Skenování čárových kódů je jedním z nejběžnějších způsobů identifikace kotoučů. Systém může používat dodavatelské štítky, interní štítky nebo obojí. Důležitý je dobrý etiketovací proces. Pokud jsou štítky nejasné nebo datová pole nekonzistentní, systém úložiště nebude fungovat dobře.
Některé továrny používají RFID, ale systémy čárových kódů jsou stále běžné, protože jsou známé a cenově výhodné. Správná volba závisí na výrobním procesu a rozpočtu.
Jako příklad na úrovni produktu je na stránce systému úložiště komponent SMD zobrazeno řešení chytrého úložiště navržené pro skladování v kotoučích, skenování čárových kódů, manipulaci s dávkami, řízení času, řízení teploty a vlhkosti a kompatibilitu s MES/ERP.
Software je to, co dělá úložný systém "chytrým". Hardware ukládá kotouče. Software rozhoduje o tom, jak jsou kotouče identifikovány, lokalizovány, vydávány, vraceny a sledovány. Pokud je software slabý nebo obtížně použitelný, systém nedodá očekávanou hodnotu.
Dobrý software by měl usnadnit každodenní práci. Operátoři by měli vidět jasné pokyny. Nadřízení by měli vidět skutečný stav zásob. Inženýři by měli být schopni vysledovat historii materiálu. Plánovači by měli vědět, zda jsou materiály připraveny pro nadcházející zakázky.
Správa kmenových dat materiálu
Identita cívky a záznamy štítků
Kontrola umístění úložiště
Sledování množství a zůstatku zásob
Problém pracovního příkazu nebo materiálu na základě kusovníku
FIFO a pravidla priority
Sledování komponent citlivých na vlhkost
Správa alarmů a výjimek
Kontrola oprávnění operátora
Zprávy o sledovatelnosti
Možnosti rozhraní MES, ERP nebo WMS
Software by měl zvládat i skutečné tovární výjimky. Výroba není nikdy tak čistá jako demo. Kotouče jsou dělené. Štítky jsou poškozené. Náhradní díly jsou schváleny. Naléhavé příkazy mění plán. Operátoři vracejí částečné kotouče. Inženýři aktualizují kusovník. Silný systém potřebuje praktický způsob, jak tyto události zvládnout bez překonání rekordu.
Inteligentní úložný systém může fungovat jako lokální systém, ale obvykle je silnější, když je připojen k MES nebo ERP. ERP může vlastnit data nákupu, zásob a plánování. MES může vlastnit provádění výroby, stav pracovního příkazu a sledovatelnost. Úložný systém spojuje fyzické kotouče s těmito digitálními záznamy.
Integrace pomáhá snížit duplicitní psaní. Pomáhá také předcházet situacím, kdy jeden systém říká, že cívka existuje, ale sklad ji nemůže najít. Pro mnoho továren patří mezi nejdůležitější údaje číslo dílu, požadavek na pracovní příkaz, stav kotouče, umístění, záznam o vydání a záznam o vrácení.
Pokud váš tým plánuje integraci, pozdější článek podpory o integraci chytrého úložiště SMT se systémy MES a ERP vám může pomoci definovat správný tok dat a otázky projektu.
Materiální chyby jsou drahé, protože se mohou stát tiše. Řada může pokračovat v běhu s nesprávnou cívkou. Problém nemusí být nalezen, dokud kontrola, testování, stížnost zákazníka nebo selhání v terénu. Proto je důležitá prevence.
Inteligentní skladování snižuje chyby tím, že kontroluje materiál dříve v procesu. Místo čekání na stranu linky systém kontroluje identitu materiálu od příjmu a skladování. Když si výroba vyžádá cívku, systém může navést obsluhu na správný materiál a zablokovat nebo varovat před nesprávným.
Nesprávné nakládání materiálu často začíná dříve, než podavač dosáhne stroje. Cívka může být uložena na nesprávném místě. Podobný díl může být vybrán omylem. Náhradní díl nemusí být schválen pro aktuální produkt. Vrácená cívka nemusí mít aktualizovaný štítek nebo množství.
Ruční kontrola do značné míry závisí na pozornosti. Operátoři ale často pracují pod tlakem. Mohou připravovat několik sad najednou. Mohou podporovat naléhavé změny linek. Inteligentní úložiště jim poskytuje více kontrolovaný proces.
Ověří cívku, když vstoupí do úložiště.
Zaznamenává přesné místo uložení.
Vydává kotouče podle pracovního příkazu nebo kusovníku.
Může použít FIFO nebo schválená pravidla priority.
Varuje, když naskenovaná cívka neodpovídá požadavku.
Zaznamenává, kdo a kdy kotouč vybral.
Podporuje sledovatelnost po výrobě.
Toto ovládání se stává ještě užitečnějším, když je spojeno s nastavením podavače a ověřením na straně linky. Cívka může být zkontrolována, když je přijata, když je vydána, když je vložena do podavače a když dosáhne procesu umístění. Každá kontrola snižuje jiné riziko.
Fáze pick and place závisí na správném podavači a přípravě komponent. Pokud revidujete zařízení pro umístění, je chytré podívat se zároveň na kontrolu materiálu. Pick and place stroj pro montáž SMT může fungovat dobře pouze tehdy, když správné cívky dorazí ve správný čas a ve správném stavu.
Pro hlubší článek o tomto konkrétním problému může další stránka clusteru podrobněji popsat, jak chytré úložné systémy zabraňují nesprávnému nakládání materiálu .
Součásti citlivé na vlhkost vyžadují pečlivé zacházení. Některé elektronické součástky absorbují vlhkost ze vzduchu. Pokud absorbují příliš mnoho vlhkosti a poté projdou pájením přetavením, vnitřní napětí obalu může způsobit defekty.
Továrny toto riziko často zvládají pomocí suchých skříní, uzavřených sáčků, kontroly vlhkosti, sledování životnosti podlahy a pravidel pečení. Nejtěžší je nevědět, že na vlhkosti záleží. Nejtěžší je udržet každý záznam přesný, když se kotouče pohybují rušnou výrobní oblastí.
Zda je cívka zapečetěná nebo otevřená
Když byla taška otevřena
Jak dlouho byla cívka mimo kontrolované skladování
Kolik životnosti podlahy zbývá
Zda se cívka vrátila do suchého skladu
Zda může být vyžadováno pečení nebo kontrola
Který pracovní příkaz použil materiál
Tyto záznamy pomáhají skladovému a výrobnímu týmu lépe se rozhodovat. Pokud cívka překročí povolenou dobu expozice, systém může varovat obsluhu. Pokud by měl být kotouč použit jako první, protože má omezený zbývající čas, systém může pomoci určit jeho prioritu.
Součástí skladovacího zařízení může být i regulace teploty a vlhkosti. To je užitečné pro citlivé komponenty, ale musí to být podpořeno procesní disciplínou. Chytrý systém by neměl pouze skladovat kotouče v kontrolovaném prostředí. Měl by také sledovat pohyb válců do az tohoto prostředí.
Po výrobě dochází k mnoha problémům s kontrolou vlhkosti. Naviják se vezme na šňůru, částečně se použije a pak se vrátí. Pokud není návrat naskenován, může být záznam životnosti podlahy chybný. Pokud se kotouč vrátí na špatné místo, další operátor nemusí znát jeho skutečný stav.
Inteligentní úložiště pomáhá tím, že skenování vratek je součástí běžného pracovního postupu. Naviják se vrací s aktualizovaným záznamem. Systém může navádět, kam by se měl dále ubírat. To vytváří spolehlivější uzavřenou smyčku.
Budoucí článek podpory o správě komponent citlivých na vlhkost v inteligentním úložišti může vysvětlit tento proces s větším zaměřením na manipulaci s MSD, životnost podlahy a pravidla vracení.
Chytrý úložný systém SMT není jen pro velké továrny. Je to pro továrny, kde kontrola materiálu ovlivňuje rychlost výroby, kvalitu nebo sledovatelnost. Skutečná otázka nezní "Jak velká je továrna?" Skutečná otázka zní "Jak složitý je tok materiálu?"
Pokud váš tým tráví příliš mnoho času hledáním kotoučů, je to signál. Pokud jsou inventární záznamy často chybné, je to signál. Pokud jsou operátoři nervózní z podobných čísel dílů, je to signál. Pokud je obtížné sledovat součásti citlivé na vlhkost, je to signál. Pokud jsou změny linky zpožděny přípravou materiálu, je to také signál.
Velkoobjemová výroba SMT v malých objemech
Továrny EMS nebo ODM s mnoha zákazníky
Výroba automobilové elektroniky
Produkty průmyslové kontroly
Výroba LED a výkonové elektroniky
Továrny s přísnými požadavky na sledovatelnost
Továrny s mnoha komponentami citlivými na vlhkost
Továrny plánující upgrady MES nebo chytré továrny
Kolik aktivních válců spravujeme?
Jak často měníme produkty nebo pracovní příkazy?
Kolik času stráví operátoři hledáním?
Jak často se záznamy o zásobách neshodují s realitou?
Potřebujeme silnější regulaci vlhkosti?
Potřebujeme integraci MES nebo ERP?
Mohou naše současné štítky podporovat spolehlivé skenování?
Kdo bude vlastnit proces po instalaci?
Před rozhodnutím je také užitečné porovnat chytré věže s tradičními stojany. Některé továrny potřebují plnou automatizaci. Jiní mohou začít s řízeným regálovým systémem. Věnovaný srovnávací článek o inteligentních SMT skladovacích věžích a tradičních materiálových regálech může pomoci tuto volbu objasnit.
Náklady na chytré úložiště nejsou pouze pořizovací cenou. Skutečný výpočet by měl zahrnovat pracovní dobu, čekací dobu linky, riziko nesprávného materiálu, přesnost zásob, podlahovou plochu, riziko kontroly vlhkosti a tlak na sledovatelnost. Některé výhody lze snadno měřit. Jiné se projevují jako méně naléhavých problémů a hladší výrobní dny.
V mnoha továrnách pomáhá inteligentní úložiště také snížit nadměrné zásoby. Když manažeři důvěřují datům, mohou plánovat s větší jistotou. Nepotřebují kupovat další cívky jen proto, že si nejsou jisti, co je skutečně k dispozici. Pozdější článek o tom, jak chytré skladování materiálu snižuje skladové a mzdové náklady, může tento obchodní případ vysvětlit podrobněji.
Nejlepší implementace začíná jasným bodem bolesti. Neautomatizujte nefunkční proces, aniž byste mu nejprve porozuměli. Zmapujte aktuální tok materiálu. Najděte největší zpoždění a rizika. Poté vyberte funkce systému, které tyto problémy vyřeší.
Když je chytré úložiště dobře naplánováno, stává se součástí každodenního rytmu továrny. Materiály dorazí, naskenují se, vstoupí do řízeného skladu, přesunou se do výroby s menším zmatkem a vrátí se s jasným záznamem. To je tichá hodnota inteligentního řízení materiálu SMT.
Inteligentní úložný systém SMT je digitální a řízený způsob správy komponent SMD před výrobou. Využívá skladovací zařízení, skenování, software a procesní pravidla k identifikaci kotoučů, záznamů míst, vydávání materiálů a sledování vrácených produktů. Pomáhá továrnám omezit ruční vyhledávání, chyby inventury, nesprávné nakládání materiálu a slabou sledovatelnost.
Chytré úložiště SMT funguje tak, že každému kotouči poskytuje jasný digitální záznam. Kotouč je naskenován, když dorazí, naložen na známé místo a vydán podle požadavků výroby. Systém může aplikovat pravidla FIFO, vlhkost a pracovní příkaz. Když se kotouče vrátí, jsou znovu naskenovány, takže záznam zůstane blízko skutečnému továrnímu stavu.
Záleží na továrně. Inteligentní skladovací věž obvykle poskytuje silnější automatizaci, úsporu místa a kontrolu. Tradiční stojany stojí méně a může být snazší s nimi začít, ale více závisí na manuální disciplíně. Továrny s velkým množstvím navijáků s mnoha cívkami často těží více z inteligentních věží nebo řízených skladovacích systémů.
Ano. Mnoho chytrých úložných systémů SMT lze propojit s platformami MES, ERP nebo WMS. To pomáhá sdílet poptávku po pracovních objednávkách, inventář materiálu, záznamy o výdeji, záznamy o vrácení a sledovatelnost dat. Integrace by měla být naplánována včas, protože datová pole, štítky, pracovní postupy a odpovědnosti musí být jasné před uvedením do provozu.
Továrny s mnoha čísly dílů, častými změnami, přísnými potřebami sledovatelnosti nebo komponentami citlivými na vlhkost by to měly zvážit. Je zvláště užitečný pro EMS, ODM, automobilovou elektroniku, průmyslové řízení, LED, komunikaci a výrobu chytrých zařízení. Systém je nejcennější, když složitost materiálu již ovlivňuje rychlost, přesnost nebo kvalitu.
