Problémy se spojováním SMT se obvykle objevují, když nejsou dvě složkové pásky připraveny, zarovnány, spojeny nebo správně zavedeny. Špatný spoj může způsobit oddělení pásky, zaseknutí podavače, ztrátu komponent, přerušení umístění a neočekávané prostoje výroby. Při velkoobjemové montáži SMT může i malá vada spoje ovlivnit stabilitu celého procesu dodávky materiálu.
Nejběžnějším problémům se spojováním SMT lze předejít. Klíčem je pochopit vztah mezi přípravou spoje, vyrovnáním nosné pásky, pevností spoje, kompatibilitou podavače a manipulací operátora. Když továrna zkombinuje správné zařízení se standardizovaným procesem, riziko může se výrazně snížit selhání spojování pásek komponent .
Tato příručka vysvětluje nejčastější problémy se spojem, jak provádět praktické odstraňování problémů se spojem SMT a jak předcházet opakovaným poruchám při automatické nebo ruční výměně materiálu.
Obsah
Spoj SMT je malý spoj, ale musí spolehlivě fungovat uvnitř rychle se pohybujícího podavače. Připojená páska musí při průchodu dráhou podavače zachovat správný směr, šířku, rozteč, polohu kapsy a mechanickou pevnost.
Pokud je některá část procesu nesprávná, spoj může okamžitě selhat nebo způsobit problém o několik minut později. Spoj může například vypadat bezpečně, když je vyroben, ale po opakovaném vytažení podavačem se oddělí. Další spoj může zůstat připojený, ale vytvoří dostatečnou tloušťku nebo nesouosost, aby způsobil zaseknutí při podávání.
Kvalita spoje nezávisí pouze na jedné akci. Je ovlivněn stavem staré pásky, stavem nové pásky, způsobem řezání, polohou vyrovnání, spojovacím materiálem, konstrukcí podavače a způsobem manipulace operátora.
To znamená, že odstraňování problémů by se nemělo soustředit pouze na viditelný spoj. Pokud se stejný problém opakuje opakovaně, továrna by měla zkontrolovat celý proces od přípravy cívky až po provoz podavače.
Operátoři často provádějí výměnu cívek během rušných výrobních období. Když několik podavačů vyžaduje pozornost současně, operátor může uspěchat přípravu pásky nebo přeskočit ověřovací krok. Únava a rozdíly mezi směnami mohou také vytvářet nekonzistentní výsledky.
Automatická zařízení mohou některé z těchto odchylek snížit, ale neodstraňují potřebu řádného školení a řízení procesu. Spolehlivá operace spojování musí být snadno sledovatelná, i když je poptávka po výrobě vysoká.
Spoj, který funguje s jedním podavačem, nemusí fungovat stejně dobře s jiným typem podavače. Rozdíly v dráze pásky, struktuře vodítek, manipulaci s krycí páskou a vůli mohou ovlivnit, jak se spoj pohybuje podavačem.
Z tohoto důvodu by měl být spoj vždy testován za skutečných výrobních podmínek. Samotná vizuální kontrola nemůže potvrdit, že se spoj bude správně podávat při normální rychlosti linky.
Nesouosost pásky je jedním z nejčastějších problémů se spojováním SMT. Stává se to, když staré a nové nosné pásky nejsou umístěny ve stejném směru nebo nejsou správně zarovnány před spojením.
Nesprávné zarovnání může ovlivnit okraj pásky, polohu kapsy, otvory pro ozubená kolečka nebo rozteč komponent. Když podavač táhne připojenou pásku dopředu, spoj se může pohybovat nerovnoměrně nebo se zachytit o vodicí dráhu.
Mezi běžné příznaky nesprávného vyrovnání pásky patří odpor podavače, nerovnoměrný pohyb pásky, alarmy přerušovaného podávání a spoj, který se při průchodu podavačem posune do stran. Operátor si také může všimnout, že po dokončení spoje není okraj pásky rovný.
V některých případech podavač pokračuje v pohybu, ale pozice kapsy součásti se stává nestabilní. To může vést ke zmeškaným výběrům nebo chybám umístění spíše než k okamžitému zastavení stroje.
Tyto dvě pásky nebyly umístěny na stejné středové čáře.
Konce pásky byly řezány v různých úhlech.
Operátor spojoval pásky s různou orientací.
Polohovací vodítko nebylo správně použito.
Šířka pásky nebyla kompatibilní se spojovacím nástrojem.
Okraj nosné pásky byl před spojením poškozen.
Před spojením by si měli operátoři ověřit směr pásky, polohu okraje a orientaci kapsy. Staré a nové pásky by měly být umístěny ve vedení stroje podle definovaného referenčního bodu, nikoli pouze podle oka.
Pokud je to možné, používejte svářečku se stabilním polohovacím přípravkem nebo zarovnávacím vodítkem. Vodítko by mělo při vytváření spoje bezpečně držet obě pásky. Továrny by také měly definovat jednoduchý standard vizuální kontroly pro přímost, polohu okraje a směr pásky.
Pokud nesouosost přetrvává i po zaškolení obsluhy, vyzkoušejte proces s různými dodavateli pásky a různými šířkami pásky. Problém může pocházet spíše z rozměrových změn nosné pásky než pouze z manipulace operátora.
Slabý spoj se může oddělit, když podavač táhne pásku. Jedná se o vážnou formu selhání spojování komponentů pásky , protože narušuje kontinuitu materiálu a může neočekávaně zastavit podavač.
Spoj se může oddělit ihned po spojování, během nakládání podavače nebo poté, co spojená páska již prošla částí dráhy podavače. Diagnostikovat opožděnou separaci je obzvláště obtížné, protože spoj se může zpočátku jevit jako přijatelný.
Mezi známky slabého spoje patří oddělení pásky, uvolněný spojovací materiál, otevřený spoj nebo podavač, který se náhle zastaví poté, co bod spoje dosáhne podávacího mechanismu. Operátoři mohou také během kontroly najít novou cívku odpojenou od staré pásky.
Pokud se spoj uvnitř podavače oddělí, operátor možná bude muset odstranit pásku, uvolnit dráhu podavače, znovu připojit cívku a znovu zkontrolovat materiál. To vytváří více prostojů než normální výměna cívky.
Nedostatečný spojovací tlak.
Nesprávný nebo poškozený spojovací materiál.
Prach, olej nebo zbytky na povrchu pásky.
Nerovné nebo poškozené konce pásky.
Nesprávné překrytí mezi dvěma páskami.
Spojovací materiál, který neodpovídá typu pásky.
Nadměrná tažná síla podavače.
Konce pásky by měly být před spojením čisté, ploché a zbavené nečistot. Obsluha by měla používat správný spojovací materiál a dodržovat doporučenou polohu a překrytí. Pokud stroj aplikuje tlak nebo teplo, je třeba zkontrolovat nastavení podle použité pásky a způsobu spojování.
Továrny by měly provádět jednoduchou kontrolu vytažení nebo manipulace během ověřování procesu. Cílem není vyvinout nadměrnou sílu, ale potvrdit, že kloub zůstává bezpečný během normálního pohybu pásky.
Pro velkoobjemovou výrobu může automatický spojovací stroj pomoci zlepšit konzistenci spojování řízením polohy pásky a akce spojování. Řešení automatického spojování pásky SMT lze vyhodnotit, když továrna potřebuje opakovatelnější výkon při výměně cívek.
K zaseknutí spoje dochází, když připojená sekce nemůže hladce projít podavačem. Podavač se může zastavit, vygenerovat alarm nebo vykazovat abnormální odpor, když se spoj dostane do vodicí dráhy, ozubeného kolečka nebo krycí pásky.
Tento problém je běžný, když je spoj příliš silný, nerovnoměrný, špatně zarovnaný nebo není vhodný pro konkrétní podavač. Spoj může být mechanicky pevný, ale přesto selže, protože jeho tvar neodpovídá vůli podavače.
Mezi typické příznaky patří náhlé zastavení podavače, alarm zaseknutí, nepravidelný posun pásky nebo spoj, který se uvnitř podavače přehne nebo poškodí. V některých případech může motor podavače pokračovat ve snaze posouvat pásku, zatímco se pozice součásti nepohybuje správně.
Opakované zaseknutí na stejné pozici podavače může znamenat problém specifický pro podavač. Záseky, ke kterým dochází u mnoha podavačů, mohou naznačovat širší problém procesu spojování.
Spoj je příliš silný pro dráhu podavače.
Spoj má nerovný okraj nebo vyvýšenou část.
Šířka pásky neodpovídá nastavení podavače.
Spojovací materiál přesahuje okraj pásky.
Vodítko podavače je znečištěné nebo poškozené.
Spoj byl naložen nesprávným směrem.
Konečný spoj by měl být plochý a čistý, bez zbytečného materiálu zasahujícího do dráhy podavače. Obsluha by se měla vyvarovat nadměrného překrývání nebo spojování materiálu, který vytváří objemný spoj.
Před plnou výrobou otestujte spoj přes skutečný model podavače při normální provozní rychlosti. Zkontrolujte pohyb před a za spojovacím bodem. Tento test by se měl opakovat pro šířky pásky a typy komponent, které se používají nejčastěji.
Důležitá je také údržba krmítka. Prach, zbytky lepidla a opotřebované části vodítek mohou způsobit, že podavač bude méně tolerantní vůči odchylkám ve spoji. Dobrý proces odstraňování problémů by měl zkontrolovat stav spoje i podavače.
Další běžný problém nastává, když je nová cívka vložena ve špatném směru nebo je nosná páska obrácena před spojováním. Pásky mohou být stále spojeny, ale podavač nemůže dodávat součásti správně.
Nesprávný směr může způsobit, že kapsy součástí budou směřovat nesprávným směrem, nesprávný pohyb krycí pásky nebo otvory pro ozubená kola, které nezapadnou do mechanismu podavače.
Mezi příznaky může patřit chybějící odebírání součástí, zpětný pohyb pásky, alarmy podavače, odkryté součásti v nesprávné poloze nebo spoj, který se zdá být správný, ale nelze jej vložit do podavače.
Protože páska může stále vypadat fyzicky připojená, může být tento problém mylně považován za chybu podavače nebo osazovacího stroje. Operátoři by měli před seřízením stroje nebo výměnou podavače ověřit směr pásky.
Nová cívka byla umístěna ve špatné orientaci.
Před spojením byla páska převrácena.
Operátor neporovnával staré a nové směry pásky.
Podobně vypadající kotouče způsobily zmatek.
Pracovní instrukce neobsahovala kontrolu směru.
Použijte jasnou značku směru pásky na spojovací stanici. Operátoři by měli před připojením porovnat novou pásku s běžící páskou a potvrdit, že kapsy součástí, otvory pro ozubená kola a krycí páska směřují správným směrem.
Materiálové štítky a přiřazení podavačů by také měly být snadno čitelné. Když několik kotoučů vypadá podobně, kontrola čárového kódu nebo ověření materiálu může snížit riziko nesprávného vložení.
Standardní pracovní instrukce by měla zahrnovat kontrolu směru jako požadovaný krok, spíše než ji ponechávat v paměti operátora.
Některé spoje zůstávají spojené, ale stále vytvářejí nestabilní podávání součástí. Spoj může procházet podavačem, přesto se rozteč součásti, poloha kapsy nebo pohyb pásky v blízkosti bodu spoje stanou nekonzistentní.
Tento typ problému může ovlivnit přesnost umístění a může být obtížnější jej identifikovat než úplné zaseknutí podavače. Linka může pokračovat v chodu a zároveň produkovat občasné chyby při příjmu nebo alarmy umístění součástí.
Operátoři mohou pozorovat zmeškané výběry, prázdné kapsy, nepravidelný posun pásky nebo umísťovací hlavu, která se zastaví v blízkosti oblasti spoje. V některých případech vykazují problém pouze určité součásti nebo pozice podavače.
Pokud je problém přerušovaný, je důležité zaznamenat, kdy k němu dojde a zda je vždy spojen s bodem spojení. Tyto informace mohou pomoci oddělit problém spojování od problému podavače nebo součásti.
Osazovací stroj očekává, že komponenty dorazí na předvídatelné místo vyzvednutí. Pokud se páska pohybuje nerovnoměrně nebo spoj mění efektivní rozteč, součást nemusí být zobrazena správně.
To může ovlivnit systém SMT pick and place, i když samotný stroj funguje normálně. Stabilní podávání komponent je proto důležitou součástí kontroly kvality umístění.
Používejte spojovací materiály a způsoby spojování, které zachovají rovinnost a pohyb pásky. Vyvarujte se umístění spoje příliš blízko k poškozené kapse nebo použití části pásky s nataženými nebo zdeformovanými otvory pro ozubená kola.
Při ověřování procesu spojování protáhněte podavačem dostatek pásky, abyste mohli pozorovat skutečný přechod. Krátká ruční kontrola na spojovací stanici nestačí k potvrzení stabilního chování při umístění.
Špatné zatížení materiálu není mechanické selhání spoje, ale je to jeden z nejzávažnějších problémů spojených s výměnou cívky. Páska může být správně spojena, když je do výrobní linky zavedena nesprávná součást.
To může vést k nesprávnému umístění, problémům s kvalitou produktu, přepracováním, plýtváním materiálu a obtížným vyšetřováním sledovatelnosti.
Může být vybrán nesprávný materiál, protože podobné kotouče jsou skladovány společně, štítky jsou obtížně čitelné nebo operátor pracuje pod časovým tlakem. Riziko se zvyšuje ve výrobě s vysokým obsahem směsi, kde lze na stejné lince použít mnoho čísel dílů.
Další riziko nastává, když je náhradní cívka připravena předem, ale není jasně identifikována. Obsluha může předpokládat, že kotouč je správný, aniž by provedl řádnou kontrolu.
Pokud výrobní prostředí vyžaduje lepší sledovatelnost, použijte skenování čárových kódů nebo definovaný dvoufázový proces ověřování materiálu. Před dokončením spoje je třeba zkontrolovat číslo dílu, polohu podavače a pracovní pořadí.
Náhradní cívky by měly být uspořádány podle výrobního plánu a jasně odděleny od nepoužitých nebo vrácených materiálů. To snižuje zmatek během rušných období přechodu.
Ověření materiálu by mělo být považováno za součást procesu spojování. Rychlý spoj není úspěšnou změnou, pokud zavádí do podavače nesprávnou součást.
Nekonzistentní kvalita spoje je běžná, když proces silně závisí na ruční manipulaci. Dva operátoři mohou používat stejné nástroje, ale vytvářet spoje s různým vyrovnáním, tlakem, překrytím nebo silou spoje.
To vytváří nestabilní výrobní proces. Linka může v jedné směně fungovat normálně, ale v jiné směně může docházet k větším problémům s podavačem.
Variace obsluhy může pocházet z neúplného školení, nejasných pracovních pokynů, různých osobních návyků, únavy nebo používání různých nástrojů. Může k tomu také dojít, když proces jasně nedefinuje přijatelné zarovnání pásky nebo vzhled spoje.
Pokud továrna operátorům pouze řekne, aby "bezpečně připojili pásky", může si každý pokyn vyložit jinak. Lepší proces popisuje přesné kroky a kritéria kvality, která je třeba kontrolovat.
Vytvořte vizuální pracovní pokyn, který ukazuje správný směr pásky, polohu řezání, překrytí, umístění spojovacího materiálu a konečné kontrolní body. Pokud je to možné, použijte vzorové obrázky nebo schválené referenční spoje.
Školení by mělo zahrnovat jak běžný provoz, tak příklady běžných poruch. Operátoři by měli vědět, jak rozpoznat slabý spoj, nerovný okraj, obrácenou pásku a spoj, který není vhodný pro podavač.
U šňůr s častou výměnou cívky zvažte upgrade na automatické zařízení. Porovnání ručního a automatického spojování může pomoci výrobním týmům vyhodnotit, zda by automatizace snížila odchylky závislé na operátorovi.

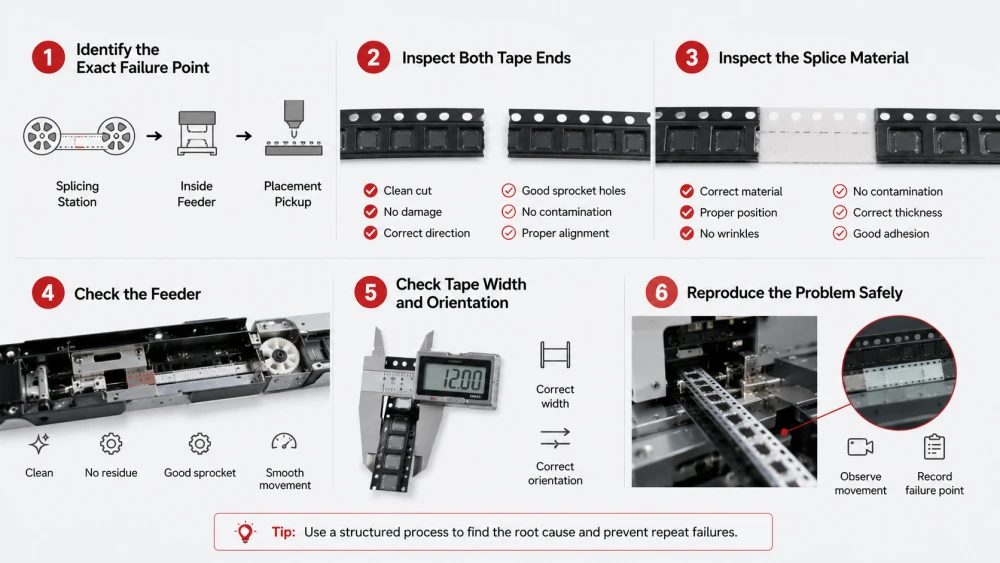

Když spoj selže, nejrychlejším řešením není vždy výměna celé cívky nebo úprava osazovacího stroje. Strukturovaný proces odstraňování problémů pomáhá identifikovat skutečnou příčinu a zabraňuje návratu stejného problému.
Následující kroky lze použít pro praktické řešení problémů se spojem SMT.
Nejprve určete, kde se problém vyskytuje. Selže spoj ve spojovací stanici, během nakládání podavače, uvnitř podavače nebo v blízkosti místa vyzvednutí?
Místo poskytuje důležité vodítko. Spoj, který se před zatížením oddělí, naznačuje problém se spojováním. Spoj, který se zasekává uvnitř podavače, naznačuje problémy s tloušťkou, zarovnáním nebo kompatibilitou. Spoj, který prochází skrz, ale způsobuje chyby snímání, může indikovat nestabilitu rozteče nebo pohybu pásky.
Zkontrolujte, zda byly staré a nové pásky oříznuty čistě a zda některá páska nemá poškozené okraje, protažené otvory pro ozubená kola, znečištění nebo deformaci.
Nekontrolujte pouze viditelný povrch. Zkontrolujte směr pásky, polohu kapsy, stav krycí pásky a zarovnání okrajů. Malá vada před spojem může ovlivnit spoj po jeho dokončení.
Zkontrolujte, zda byl použit správný spojovací materiál a zda je umístěn v doporučené oblasti. Hledejte volné okraje, vrásky, znečištění, nadměrnou tloušťku nebo neúplnou přilnavost.
Pokud stejný materiál opakovaně způsobuje problémy, vyzkoušejte jiný schválený spojovací materiál nebo zkontrolujte nastavení stroje. Spojovací materiál musí odpovídat podmínkám pásky a podavače.
Zkontrolujte dráhu podavače, zda v ní není prach, zbytky lepidla, poškozená vodítka, opotřebená ozubená kola nebo abnormální odpor. Protáhněte podavačem dobrou pásku, abyste se ujistili, že samotný podavač funguje správně.
Toto srovnání je užitečné, protože odděluje chyby spojování od chyb podavače. Pokud se také zasekne páska, o které víte, že je dobrá, podavač může vyžadovat čištění, seřízení nebo údržbu.
Ujistěte se, že šířka pásky odpovídá podavači a že staré a nové pásky směřují správným směrem. Nesoulad šířky nebo obrácená páska může vytvořit příznaky, které vypadají podobně jako selhání spoje.
Zdokumentujte šířku pásky, typ součásti, model podavače a polohu výrobní linky. Tyto informace pomáhají identifikovat vzory, pokud se problém vyskytuje opakovaně.
Pokud je problém přerušovaný, reprodukujte jej pomocí řízeného testovacího kotouče a nečekejte na další selhání výroby. Pozorujte spoj při průchodu podavačem a zaznamenejte bod, kde se pohyb stává nestabilním.
Nepokračujte ve spojování, o kterém je známo, že je špatný, pokud může poškodit podavač nebo způsobit riziko kvality produktu. Kontrolované testování je bezpečnější a obvykle poskytuje lepší diagnostické informace.
Prevence je účinnější než opakovaná rekonvalescence. Silný preventivní program kombinuje správné vybavení, standardní práci, školení obsluhy, kontrolu materiálu, údržbu podavače a sledování výkonu.
Pracovní instrukce by měla vysvětlovat každý krok od přípravy staré cívky až po ověření podavače. Mělo by ukazovat, kam umístit pásku, jak potvrdit směr, jak aplikovat spojovací materiál a jak zkontrolovat konečný spoj.
Pokyn by měl také definovat, co dělat, když je páska poškozena, je nalezen nesprávný materiál nebo spoj nesplňuje vizuální standard. Jasná rozhodovací pravidla omezují improvizaci při výrobě.
Schválené referenční vzorky pomáhají operátorům pochopit rozdíl mezi přijatelným a vadným spojem. Vzorky mohou vykazovat správné vyrovnání, rovinnost, polohu okraje, překrytí a umístění spojovacího materiálu.
Referenční vzorky jsou zvláště užitečné pro školení nových operátorů a udržování konzistentních standardů v různých směnách.
Před připojením zkontrolujte starou i novou pásku. Zkontrolujte, zda nejsou poškozené okraje, znečištění, deformace, chybějící kapsy a špatný stav krycí pásky. Nepředpokládejte, že každý konec pásky je vhodný pro spojování.
Pokud je páska poškozena, ořízněte ji na čistou část nebo postupujte podle postupu obnovy schváleného výrobcem. Začátek se špatným koncem pásky zvyšuje šanci na selhání kloubu.
Pravidelné čištění a údržba pomáhá udržovat stabilní proces polohování a spojování. Odstraňte úlomky pásky, prach a zbytky lepidla z pracovní oblasti podle pokynů dodavatele stroje.
V definovaných intervalech kontrolujte řezné části, vedení, snímače a přítlačné mechanismy. Stroj, který postupně ztrácí přesnost vyrovnání, může způsobit více poruch, než se problém projeví.
Kvalita spojování nemůže kompenzovat znečištěný nebo poškozený podavač. Údržba podavače by měla zahrnovat čištění dráhy pásky, kontrolu pohybu vodítek, kontrolu ozubených kol a kontrolu abnormálního odporu podávání.
Továrny by měly zaznamenávat, zda se alarmy související se spojem soustředí na konkrétní modely nebo pozice podavačů. Tyto informace mohou odhalit problémy s údržbou zařízení, které jsou nesprávně připisovány procesu spojování.
Zastávky podavače stop, oddělování pásky, místa zaseknutí, nehody s nesprávným materiálem a přepracování operátora spojené s výměnou cívky. Data by měla zahrnovat šířku pásky, typ součásti, polohu podavače, operátora a posun, je-li to možné.
Pravidelná kontrola pomáhá továrně identifikovat opakující se příčiny. Ukazuje také, zda modernizace zařízení nebo změna procesu přináší měřitelné zlepšení.
Automatizace není řešením každého problému spojování, ale může snížit odchylky, které způsobují mnoho poruch. Je to zvláště užitečné, když továrna provádí časté výměny cívek, provozuje několik směn nebo má potíže s udržením konzistentní kvality ručního spojování.
Automatické zařízení může pomoci umístit pásky podle opakovatelné reference. To snižuje nesouosost způsobenou umístěním ruky a činí konečný spoj konzistentnější mezi operátory.
Stroj může pomoci řídit spojovací tlak, polohu nebo sekvenci. Tím se snižuje pravděpodobnost vzniku slabých spojů způsobených nerovnoměrnou ruční manipulací.
Automatizace poskytuje jasnější proces školení a auditu. Operátoři dodržují stejný pracovní postup stroje a supervizoři mohou kontrolovat problémy s definovanou provozní sekvencí.
Továrny vyhodnocující automatizaci by měly stále testovat zařízení se skutečnými páskami a podavači. Vhodný stroj musí odpovídat výrobním materiálům a podporovat požadovaný proces přechodu.

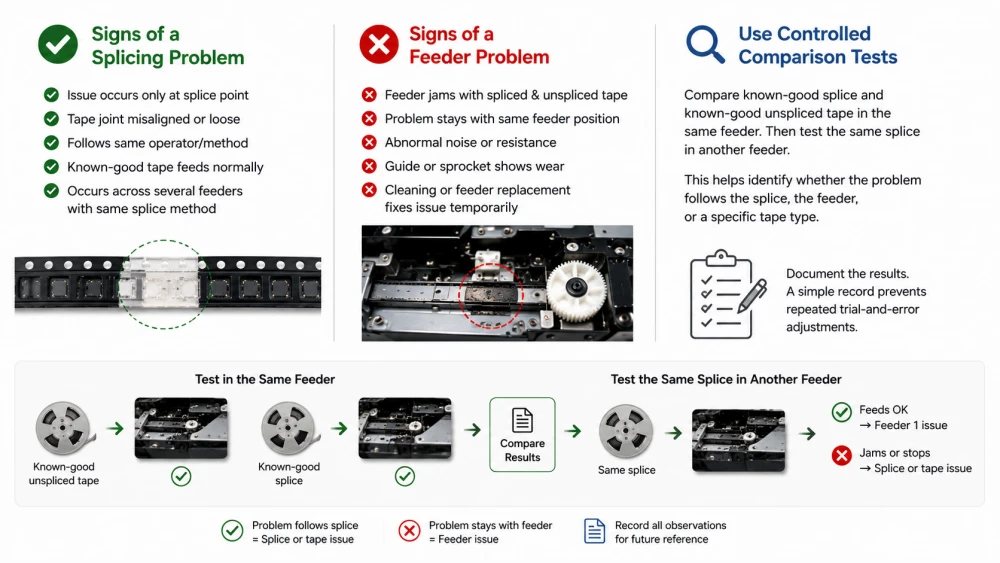

Poruchy spoje a poruchy podavače mohou vytvářet podobné příznaky, takže diagnostika by měla být systematická. Výměna metody spojování, když je skutečným problémem opotřebovaný podavač, problém nevyřeší.
K problému dochází pouze tehdy, když páska dosáhne bodu spojení.
Spoj pásky je viditelně nesouosý nebo uvolněný.
Problém se řídí stejným operátorem spojování nebo metodou.
Známá dobrá páska se normálně podává stejným podavačem.
K problému dochází u několika podavačů používajících stejnou metodu spojování.
Podavač se zasekává se spojenou i nespojenou páskou.
Problém zůstává se stejnou polohou podavače.
Podavač má abnormální hluk nebo odpor.
Vodicí nebo řetězové kolo vykazuje viditelné opotřebení.
Problém dočasně vyřeší čištění nebo výměna podavače.
Nejužitečnějším testem je porovnání známého dobrého spoje a známého dobrého nespojeného pásku ve stejném podavači. Poté otestujte stejný spoj v jiném podavači. To pomáhá určit, zda problém následuje po spoji, podavači nebo konkrétním typu pásky.
Místo toho, abyste se spoléhali na paměť, zdokumentujte výsledky. Jednoduchý záznam o odstraňování problémů může zabránit opakovaným úpravám metodou pokus-omyl.
Mezi nejčastější problémy se spojováním SMT patří nesprávné vyrovnání pásky, slabé spoje, zasekávání podavače, nesprávný směr pásky, nestabilní podávání součástí, vkládání nesprávného materiálu a nekonzistentní provádění obsluhy. Tyto problémy mohou způsobit prostoje výroby, alarmy podavače, plýtvání součástmi a rizika kvality umístění.
Účinná prevence začíná čistou přípravou pásky, přesným vyrovnáním, vhodnými spojovacími materiály, kontrolami kompatibility podavače, standardními pracovními pokyny a pravidelnou údržbou stroje a podavače. Když nastane problém, použijte řešení problémů se strukturovaným spojem SMT , abyste zjistili, zda je příčinou spoj, podavač, materiál nebo provozní metoda.
V továrnách s častými výměnami cívek nebo vysokým výrobním tlakem může automatický systém spojování zlepšit opakovatelnost a snížit odchylky závislé na obsluze. Celý proces by měl být považován za součást širší strategie přechodu materiálu SMT.
Monitorováním poruch souvisejících se spojem a nápravou jejich základních příčin mohou výrobci SMT snížit selhání spojování pásek komponent , zlepšit stabilitu podavače a udržovat spolehlivější dodávku komponent do osazovací linky.
Nejčastějšími problémy se spojováním SMT jsou nesouosost pásky, slabé nebo oddělené spoje spojů, zaseknutí podavače, nesprávný směr pásky, nestabilní podávání součástí, zatížení nesprávným materiálem a nekonzistentní kvalita spojů mezi operátory. Tyto problémy mohou být způsobeny špatnou přípravou pásky, nesprávným spojovacím materiálem, stavem podavače, chybou obsluhy nebo nekompatibilitou mezi spojem a podavačem.
Spoj SMT může selhat uvnitř podavače, protože je příliš tlustý, slabý, nesouosý, znečištěný nebo nevhodný pro dráhu podavače. Spoj může také selhat, když je poškozen okraj nosné pásky nebo není správně aplikován spojovací materiál. Otestujte spoj se skutečným podavačem a během odstraňování problémů zkontrolujte stav spoje i podavače.
Selhání spoje pásek lze předejít použitím čistých a nepoškozených konců pásky, přesným zarovnáním pásek, výběrem vhodného spojovacího materiálu, kontrolou směru pásky a testováním spoje přes skutečný podavač. Standardní pracovní pokyny, školení obsluhy, pravidelná údržba a automatické spojovací zařízení mohou dále zlepšit opakovatelnost.
Chcete-li odstranit problém se spojem SMT, nejprve zjistěte, kde k selhání došlo. Zkontrolujte konce pásky, spojovací materiál, směr pásky, tloušťku spoje a zarovnání. Poté zkontrolujte podavač, zda není znečištěný, opotřebovaný nebo abnormálně odolný. Porovnejte problémový spoj se známým dobrým spojem a zaznamenejte šířku pásky, polohu podavače, typ součásti a provozní podmínky.
Automatická spojka SMT může snížit mnoho problémů způsobených ručním vyrovnáním, nekonzistentním spojovacím tlakem a odchylkami operátora, ale nemůže zabránit každé poruše. Problémy mohou stále způsobovat nesprávné materiály, poškozená páska, nevhodné podmínky podavače, špatná údržba nebo nesprávné nastavení stroje. Automatizace funguje nejlépe v kombinaci s ověřováním materiálu, školením a údržbou podavače.
