NPM D3A
I.C.T
| Množství: | |
|---|---|

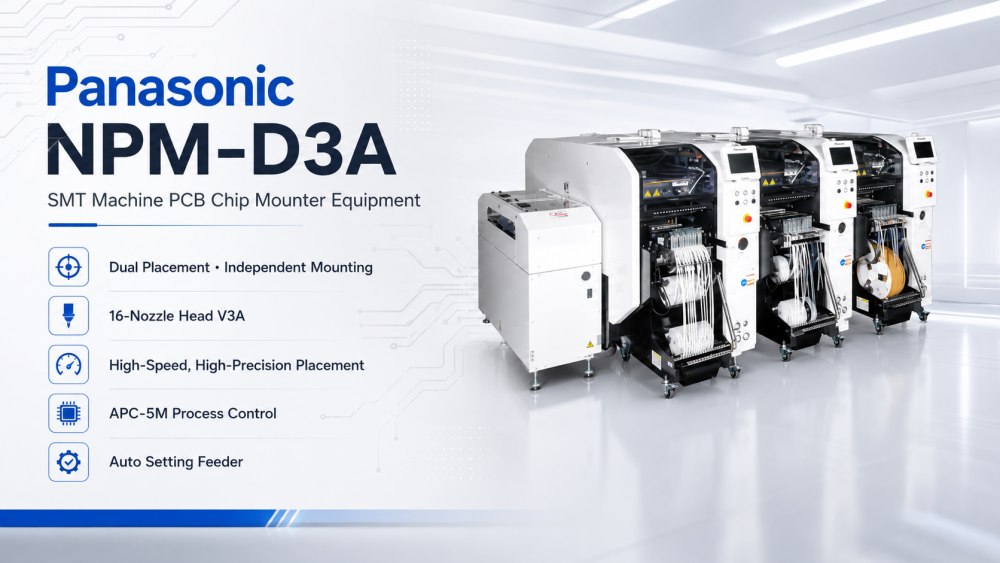

Panasonic Pick And Place Machine NPM D3A se používá pro umístění elektronických součástek na desky plošných spojů ve výrobě SMT. Je vhodný pro továrny, které vyrábějí řídicí desky, napájecí produkty, komunikační desky, produkty LED, spotřební elektroniku a sestavy související s počítači. Jako automatický montážník Panasonic pomáhá výrobní lince dokončit montáž součástí rychleji as lepší opakovatelností než ruční práce. Stroj může pracovat s tiskem pájecí pasty, inspekcí SPI, pájením přetavením, inspekcí AOI a systémy manipulace s PCB. Pro zákazníky, kteří potřebují Pick And Place Machine pro montáž PCB, je NPM D3A praktickou možností pro stavbu nebo modernizaci SMT linky.
Metoda dvojího umístění pro plně nezávislé umístění
Vylepšený základní výkon pro realizaci vysokorychlostního a vysoce přesného umístění
5M* řízení procesu 'APC-5M' pro dobrou výrobu a stabilní provoz
* 5M: Variabilní prvky výrobního místa: člověk, stroj, materiál, metoda a měření
Různé funkce nenáročné na dovednosti a pracovní sílu, včetně automatického nastavení podavače
| Specifikace
| Položka specifikace | NPM-D3A |
|---|---|
| Rozměry PCB (mm) | Režim dvou jízdních pruhů: D 50 mm × Š50 mm ~ D 510 mm × Š 300 mm Režim jednoho jízdního pruhu: D 50 mm × Š50 mm ~ D 510 mm × Š 590 mm |
| Umístění hlavy Max. rychlost | 46 000 CPH (0,078 s / čip) 38 000 CPH (0,095 s / čip) |
| Přesnost umístění hlavy umístění (Cpk ≥ 1) | ±37 μm / čip±30 μm / čip |
| Rozměry součásti | 0402 čip ~ D 100 × Š 90 × T 28 |
| Maximální počet komponentů | 68 |
| Výpočet šířky pásky | 4 mm, 8 mm |
| Seznam vybavení linky SMT
Pick And Place Machine Panasonic potřebuje dobrou procesní podporu před a po umístění. ICT může poskytnout kompletní linku SMT včetně zavaděče SMT, automatické šablonové tiskárny, stroje SPI, dopravníku plošných spojů, stroje na osazování komponent SMT, přetavovací pece, stroje AOI, routeru PCB, stroje na čištění PCBA a vykladače. Každá část linky ovlivňuje konečný výsledek montáže. Pokud je tisk nestabilní, zhorší se kvalita umístění. Pokud není přetavení dobře řízeno, dobré umístění může stále vést k defektům pájení. Pokud se data AOI nepoužívají správně, opakované problémy mohou zůstat skryté. ICT pomáhá zákazníkům sladit tyto stroje jako jeden propojený výrobní tok.
| Video o úspěchu zákazníka
V Uzbekistánu ICT podpořilo zákazníka, který postavil velkou továrnu na výrobu elektroniky. Továrna plánovala výrobu počítačových základních desek, SSD, paměťových produktů a dalších elektronických sestav. ICT spolupracovalo se zákazníkem od rané fáze projektu a pokračovalo instalací, laděním a zkušební výrobou. Řada SMT zahrnovala tiskárnu šablon ICT-5151, čtyři osazovací stroje SMT, přetavovací pece řady Lyra, systémy pro manipulaci SPI, AOI a PCB. Linka DIP používala ruční vkládání, zařízení pro vkládání zvláštních tvarů JUKI, vlnové pájení ICT-Acrab350 a dopravníkové systémy. Po testování výroby zákazník rozpoznal rychlou odezvu ICT, technické vedení, kvalitu zařízení a plnou podporu.
| Servis a podpora školení
ICT podporuje zákazníky od plánování SMT linek až po spuštění výroby. Před projektem náš tým zkontroluje velikost PCB, seznam součástek, výstupní cíl, prostor továrny, úroveň operátora a požadavky na kontrolu. Poté, co zařízení dorazí, mohou inženýři pomoci s umístěním linky, kontrolou napájení a vzduchu, připojením dopravníku, nastavením softwaru a výrobou testovací desky. Školení je založeno na celém procesu SMT, nikoli pouze na jednom stroji. Operátoři se dozví, jak se tisk, umístění, přeformátování, kontrola a manipulace navzájem ovlivňují. To pomáhá místnímu týmu rychleji porozumět lince a omezit chyby během rané výroby. U projektů Panasonic SMT Placement Equipment tato podpora usnadňuje práci při spouštění.
| Zpětná vazba od zákazníků
Zákazníci často oceňují ICT, protože se zaměřujeme na kompletní výsledek výroby. V zámořských projektech může být stroj dobrý, ale linka stále potřebuje správné připojení, testování procesů a školení obsluhy. ICT inženýři pomáhají zákazníkům kontrolovat problémy z celého úhlu SMT linky. Problém s umístěním může pocházet z nastavení podavače, tisku pájecí pasty, podpory PCB, programových dat nebo nastavení přeformátování. Kontrolou procesu krok za krokem může zákazník rychleji najít skutečnou příčinu. Mnoho zákazníků také poskytuje pozitivní zpětnou vazbu o rychlosti odezvy ICT, praktických pokynech a pečlivém předávání projektů. To pomáhá jejich týmům provozovat výrobu s větší jistotou.
| Certifikace a standardy
ICT připravuje projekty SMT linek s důrazem na kvalitu, bezpečnost a potřeby exportních dodávek. Kompletní řešení výrobní linky může podporovat běžné dokumenty, jako jsou CE, RoHS, ISO9001 a související patentové materiály. Před odesláním náš tým zkontroluje stav stroje, příslušenství, kabely, náhradní díly, soubory softwaru, balicí listy a ochranu exportu. Tento krok je důležitý pro mezinárodní zákazníky, protože chybějící díly nebo nejasné dokumenty mohou instalaci zpozdit. Pevné balení také pomáhá chránit stroje při přepravě na dlouhé vzdálenosti. ICT považuje certifikáty a dodací dokumenty za součást celého projektu, takže zákazníci mohou během továrního nastavení obdržet zařízení s jasnějšími záznamy a méně dotazy.
| O ICT společnosti a továrně
ICT pomáhá výrobcům elektroniky vybudovat kompletní výrobní linky pro SMT, DIP, povlakování, dávkování, pájení, kontrolu, čištění a manipulaci s DPS. Náš tým pracuje na uspořádání linky, párování zařízení, testování výroby, pokyny k instalaci, školení operátorů a poprodejní servis. ICT podpořilo více než 1 700 zákazníků ve více než 80 zemích. Tyto projekty zahrnují automobilovou elektroniku, LED osvětlení, energetické produkty, komunikační zařízení, průmyslové řídicí desky, spotřební elektroniku a výrobu související s počítači. Zákazníkům, kteří si vybírají Pick And Place Machine Panasonic nebo plánují celou řadu SMT, může ICT pomoci propojit stroj s celým výrobním procesem a podporovat továrnu od nastavení až po stabilní provoz.
