Jaký je výrobní proces SMT?

Výroba SMT: Vše, co potřebujete vědět

Technologie povrchové montáže (SMT) je prominentní metoda používaná při montáži elektronických obvodů, kde se součástky montují přímo na povrch desek plošných spojů (PCB).Výroba SMT se stala průmyslovým standardem díky své účinnosti, nákladové efektivitě a schopnosti zvládnout aplikace s vysokou hustotou.Tento článek zkoumá podrobný výrobní proces SMT, jeho výhody, nevýhody a základní terminologii.

Co je technologie povrchové montáže (SMT)?

Technologie povrchové montáže (SMT) je metoda používaná k výrobě elektronických obvodů, kde jsou součásti namontovány nebo umístěny přímo na povrch desek plošných spojů.Elektronické zařízení vytvořené pomocí SMT se označuje jako a zařízení pro povrchovou montáž (SMD). SMT umožňuje automatizaci umisťování součástek a pájení, což vede k vysoce efektivním a škálovatelným výrobním procesům.Na rozdíl od technologie průchozích děr, která vyžaduje vrtání otvorů do desky plošných spojů, jsou součásti SMT připájeny k povrchu, což činí proces rychlejší a vhodnější pro miniaturizaci.

Výhody SMT

1. Zvýšená hustota: SMT umožňuje vyšší hustotu komponent, což je nezbytné pro vytváření kompaktnějších a složitějších elektronických zařízení.

2. Zlepšený výkon: Komponenty SMT mají obvykle nižší odpor a indukčnost v místě připojení, což vede k lepšímu elektrickému výkonu.

3. Automatizace: Výrobní linky SMT lze vysoce automatizovat, což snižuje náklady na pracovní sílu a zvyšuje rychlost výroby.

4. Nákladově efektivní: Díky automatizaci a menší spotřebě materiálu (např. méně vrtaných otvorů) je SMT obecně nákladově efektivnější než tradiční metody.

5. Spolehlivost: Součástky SMT jsou méně náchylné k mechanickému namáhání, protože jsou připájeny přímo na povrch PCB.




Nevýhody SMT

1. Složitost při opravách: Vzhledem k malé velikosti součástí SMT může být jejich oprava nebo přepracování náročnější ve srovnání s součástmi s průchozími otvory.

2. Náklady na počáteční nastavení: Nastavení výrobních linek SMT může být nákladné kvůli potřebě specializovaného vybavení a strojů.

3. Tepelný management: SMT může představovat problémy v tepelném managementu, protože komponenty jsou umístěny těsně vedle sebe, což ztěžuje odvod tepla.




Výrobní proces SMT

The Výrobní proces SMT zahrnuje několik kritických kroků, z nichž každý vyžaduje přesnost a specializované vybavení.Zde je podrobný pohled na každou fázi:

1. Tisk pájecí pastou

Prvním krokem ve výrobním procesu SMT je tisk pájecí pastou.Šablona nebo obrazovka se používá k nanášení pájecí pasty na plošky na desce plošných spojů, kde budou umístěny součástky.Pájecí pasta se skládá ze směsi drobných kuliček pájky a tavidla, které pomáhá pájce přilnout k destičkám PCB.Přesnost v tomto kroku je klíčová, protože jakákoli nesouosost může vést k defektům konečného produktu.

2. Umístění komponent

Jakmile je pájecí pasta nanesena, deska plošných spojů se přesune do zařízení pro výběr a umístění.Tento stroj snímá zařízení pro povrchovou montáž z kotoučů nebo zásobníků a přesně je umísťuje na desku plošných spojů.Umisťovací stroj využívá kombinaci vakuových a mechanických uchopovačů pro manipulaci se součástmi a sofistikované systémy vidění pro zajištění přesného umístění.Efektivita a rychlost vychystávacího stroje jsou rozhodující pro celkovou produktivitu SMT výrobních linek.

3. Pájení

Po umístění součástky je deska plošných spojů podrobena procesu pájení, aby byly součásti trvale připevněny.Při výrobě SMT se používají dva hlavní typy pájení:

• Přetavovací pájení: Toto je nejběžnější metoda.Deska plošných spojů, nyní osazená součástkami, prochází reflow pecí.Pec řízeně zahřívá desku, což způsobí roztavení pájecí pasty a vytvoření pevného spojení mezi součástkami a destičkami PCB.

• Pájení vlnou: Vlnové pájení, které se v SMT používá méně často, zahrnuje průchod desky plošných spojů přes vlnu roztavené pájky.Tato metoda je běžnější při montáži s průchozími otvory, ale lze ji použít pro desky se smíšenou technologií.

4. Inspekce a kontrola kvality

Kontrola kvality je kritickou součástí výrobního procesu SMT.Kontrola zajišťuje, že součásti jsou správně umístěny a připájeny.Používá se několik technik:

• Automatická optická kontrola (AOI): Systémy AOI používají kamery k zachycení snímků desky plošných spojů a jejich porovnání s předem určenou šablonou, aby se zjistily případné chyby umístění nebo pájení.

• Rentgenová kontrola: Používá se pro složitější desky nebo tam, kde jsou součástky skryté, může rentgenová kontrola odhalit vnitřní vady pájených spojů a ověřit kvalitu spojů.

• Ruční kontrola: Ačkoli je to kvůli automatizaci méně běžné, ruční kontrola se někdy používá u složitých nebo vysoce spolehlivých desek.

5. Testování

Po kontrole je deska plošných spojů podrobena funkčnímu testování, aby bylo zajištěno, že funguje správně.Existuje několik typů testů, včetně:

• In-Circuit Testing (ICT): ICT používá elektrické sondy k testování jednotlivých součástek na desce plošných spojů.

• Funkční testování: To zahrnuje testování PCB způsobem, který simuluje prostředí pro konečné použití, aby bylo zajištěno, že bude fungovat podle očekávání.

6. Konečná montáž a balení

Jakmile deska plošných spojů projde všemi kontrolami a testy, přechází do fáze konečné montáže.To může zahrnovat další kroky, jako je připojení chladičů, krytů nebo konektorů.Nakonec je hotový produkt zabalen a připraven k odeslání zákazníkovi.

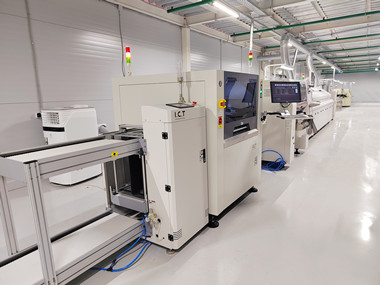

Výrobní linky SMT

Výrobní linky SMT jsou navrženy tak, aby optimalizovaly efektivitu a kvalitu výrobního procesu.Tyto linky se skládají z několika vzájemně propojených strojů, z nichž každý plní specifickou funkci v procesu montáže.Uspořádání a konfigurace výrobní linky SMT se může lišit v závislosti na složitosti vyráběných produktů a požadavcích na objem výroby.Mezi klíčové komponenty výrobních linek SMT patří:

• Tiskárny na pájecí pastu: Tyto stroje nanášejí pájecí pastu na PCB s vysokou přesností.

• Pick-and-place stroje: Automatizované stroje, které umísťují součástky na PCB.

• Reflow pece: Zařízení používané k ohřevu PCB a přetavení pájecí pasty.

• Inspekční systémy: AOI a rentgenové přístroje pro zajištění kontroly kvality.

• Dopravníkové systémy: Používá se k přepravě PCB mezi různými fázemi výrobní linky.

Konstrukce a účinnost výrobních linek SMT jsou zásadní pro dosažení vysokých výnosů a udržení konkurenceschopných výrobních nákladů.

Související pojmy ve výrobě SMT

Pochopení terminologie používané ve výrobě SMT je zásadní pro každého, kdo je zapojen do procesu.Zde jsou některé klíčové pojmy:

• PCB (deska s plošnými spoji): Deska, na kterou jsou namontovány komponenty.

• SMD (zařízení pro povrchovou montáž): Komponenty určené pro povrchovou montáž.

• Šablona: Šablona používaná k nanášení pájecí pasty na PCB.

• Flux: Chemický čisticí prostředek, který pomáhá přilnout pájce k destičkám PCB.

• Přetavovací pájení: Proces, při kterém se pájecí pasta roztaví za účelem vytvoření elektrických spojení.

• AOI (automatická optická kontrola): Systém strojového vidění používaný pro kontrolu kvality.

• BGA (Ball Grid Array): Typ obalu pro integrované obvody, který používá pájecí kuličky pro připojení k desce plošných spojů.




Technologie povrchové montáže (SMT) způsobila revoluci v odvětví výroby elektroniky tím, že umožnila výrobu vysoce výkonných desek plošných spojů s vysokou hustotou a nákladově efektivním způsobem.Výrobní proces SMT zahrnuje několik kritických kroků, od tisku pájecí pastou až po konečnou montáž, z nichž každý vyžaduje přesnost a specializované vybavení.Pochopením složitosti výrobních linek SMT mohou výrobci optimalizovat své procesy, snížit náklady a vyrábět spolehlivá a vysoce kvalitní elektronická zařízení.Ať už jste ostřílený profesionál nebo nováček v oboru, pochopení základů SMT je zásadní pro úspěch v moderním elektronickém průmyslu.
