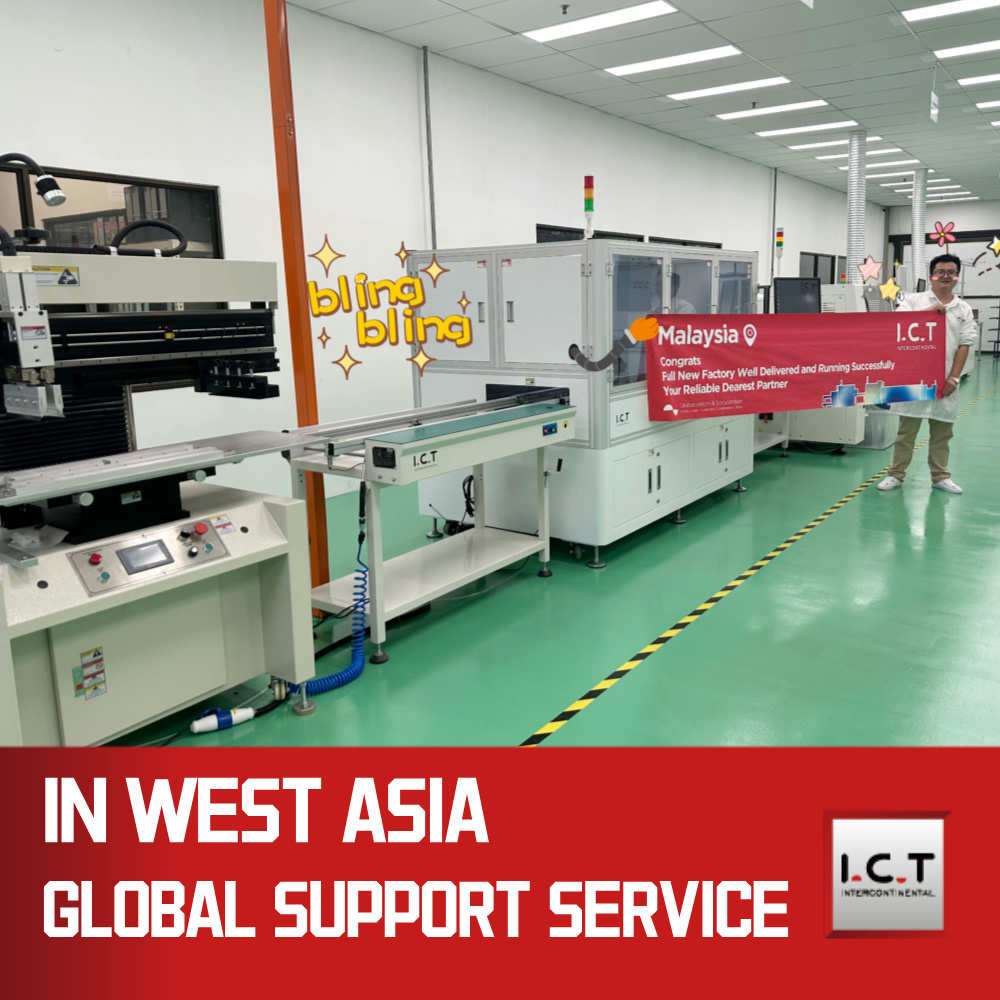

Chcete zvýšit efektivitu výroby elektroniky? Pro úspěch je zásadní navrhnout správnou SMT linku. Linka SMT integruje několik procesů, včetně tisku pájecí pasty, umístění součástek, pájení přetavením a kontrolních systémů.
Správný návrh výrazně ovlivňuje efektivitu, kvalitu a náklady. V tomto příspěvku prozkoumáme, jak efektivně navrhnout linku SMT, se zaměřením na možnosti rozvržení, úrovně automatizace a základní faktory desky. Objevíte také poznatky z ICT, lídra v inteligentních SMT řešeních.
Návrh efektivní linky SMT vyžaduje pečlivé promyšlení cílů výroby. Pochopení těchto cílů vám pomůže utvářet vaše rozhodnutí ohledně designu. Zde je několik klíčových aspektů, které je třeba zvážit.
Objem výroby: Velkoobjemový vs. Malý objem
Objem výroby hraje významnou roli při určování uspořádání a úrovně automatizace vaší SMT linky.
● Velkoobjemová výroba: Pro výrobce usilující o hromadnou výrobu je prvořadá efektivita. To často znamená zvolit plně automatizované systémy. Tyto linky mohou běžet nepřetržitě, což snižuje náklady na pracovní sílu a zvyšuje propustnost. Například plně automatizovaná řešení ICT, jako je tiskárna ICT-5151, jsou navržena tak, aby efektivně zpracovávala velké dávky.
● Maloobjemová výroba: Naproti tomu maloobjemová výroba často zahrnuje více manuálních procesů. To je běžné u prototypů nebo zakázkových objednávek. Zde je klíčová flexibilita. Poloautomatické stroje lze použít k umožnění rychlých změn mezi různými produkty. Tato přizpůsobivost pomáhá splnit různé požadavky zákazníků bez významných prostojů.
Sladění návrhu vaší linky SMT s vašimi obchodními cíli je zásadní. Zajišťuje, že vaše výrobní možnosti splňují požadavky trhu. Zde je návod, jak k tomu přistupovat:
1. Tržní požadavky: Pochopení aktuálních trendů na trhu vám pomůže rozhodnout, na které produkty se zaměřit. Pokud například dojde k nárůstu poptávky po chytrých zařízeních, vaše linka SMT by měla být schopna efektivně vyrábět komponenty pro tyto produkty.
2. Typy produktů: Různé produkty vyžadují různé přístupy. Desky plošných spojů s vysokou hustotou mohou vyžadovat pokročilé osazovací stroje, zatímco jednodušší návrhy mohou pracovat se základními modely. Znalost typů produktů, které hodláte vyrábět, bude vodítkem při výběru zařízení.
3. Škálovatelnost: Jak vaše podnikání roste, vaše linka SMT by se měla přizpůsobit. Modulární konstrukce umožňují snadné upgrady a rozšíření. To znamená, že můžete přidávat nové stroje nebo funkce, aniž byste museli předělávat celý systém.
Designový aspekt | Výroba s vysokým objemem | Produkce s nízkým objemem |
Úroveň automatizace | Plně automatizované systémy | Poloautomatické nebo manuální systémy |
Flexibilita | Méně flexibilní, zaměřené na efektivitu | Vysoce flexibilní pro rychlé změny |
Struktura nákladů | Nižší náklady na jednotku díky měřítku | Vyšší náklady na jednotku, ale přizpůsobitelné |
Potřeby vybavení | Pokročilé stroje pro rychlost | Základní strojní zařízení s ruční podporou |
Zvážením těchto faktorů můžete vytvořit dobře zaoblenou řadu SMT, která splňuje současné i budoucí výrobní cíle. Tento promyšlený přístup nejen zvýší efektivitu, ale také zlepší celkovou kvalitu produktu.
Pamatujte, že správný návrh úzce odpovídá vašim konkrétním obchodním cílům a potřebám trhu. Zaměřením se na objem výroby a jeho sladěním s vašimi cíli připravíte půdu pro úspěšnou řadu SMT.
Výběr správného rozložení pro vaši linku SMT je zásadní. Ovlivňuje efektivitu, rychlost výroby a celkový pracovní postup. Pojďme prozkoumat tři běžné možnosti uspořádání: lineární, ve tvaru U a modulární návrhy.
Popis a výhody
Lineární uspořádání je jedním z nejjednodušších návrhů. Uspořádá stroje v přímé linii, což umožňuje přímý tok materiálů.
● Jednoduchost: Tento návrh lze snadno implementovat a spravovat.
● Snadné monitorování: Operátoři mohou snadno dohlížet na celý proces a rychle identifikovat úzká místa.
Případy nejlepšího použití
Lineární rozvržení fungují nejlépe pro produkční prostředí s velkým objemem a malým množstvím mixů. Například při výrobě velkého množství stejného produktu toto uspořádání maximalizuje efektivitu. Zefektivňuje operace, zkracuje dobu nastavení a minimalizuje plýtvání.
Popis a výhody
Uspořádání ve tvaru U nabízí kompaktní design a přibližuje pracovní stanice k sobě. Toto uspořádání zlepšuje komunikaci a spolupráci mezi členy týmu.
● Úspora místa: Tvar U efektivně využívá podlahovou plochu, což umožňuje více strojů na menší ploše.
● Efektivita manipulace s materiálem: Snižuje vzdálenost, kterou musí materiály urazit, čímž se urychluje výroba.
Scénáře pro výhodu
Toto uspořádání je výhodné zejména pro modulární zařízení ICT. Když je potřeba flexibilita, design ve tvaru U umožňuje rychlé úpravy. Je ideální pro prostředí, kde se různé produkty vyrábějí v menších sériích, přičemž poskytuje rovnováhu mezi rychlostí a přizpůsobivostí.
Vysvětlení modulárních návrhů
Modulární rozvržení se zaměřují na flexibilitu a škálovatelnost. Skládají se z nezávislých pracovních stanic, které lze podle potřeby přeskupovat.
● Flexibilita: Tento design umožňuje rychlé změny mezi různými produkty.
● Adaptabilita: Pokud se potřeby výroby změní, můžete snadno upravit rozvržení bez výrazných prostojů.
Výhody pro prostředí s vysokým mixem a nízkým objemem
Modulární uspořádání září v nastavení s vysokým mixem a nízkou hlasitostí. Umožňují výrobcům rychle reagovat na požadavky trhu. Pokud je například zavedena nová produktová řada, lze ji integrovat do stávajícího uspořádání s minimálním narušením.
Při výběru rozvržení pro vaši linku SMT zvažte několik faktorů:
● Prostor: Vyhodnoťte uspořádání vašeho zařízení a dostupný prostor.
● Pracovní postup: Zajistěte, aby návrh podporoval efektivní tok materiálu.
● Typy produktů: Různé produkty mohou vyžadovat různá nastavení.
Příklady úspěšných implementací
ICT úspěšně implementovalo různá uspořádání v různých průmyslových odvětvích. Například v automobilové elektronice často využívají uspořádání ve tvaru U pro zvýšení účinnosti. Naproti tomu velkoobjemová výroba spotřební elektroniky často těží z lineárních konstrukcí.
Typ rozvržení | Nejlepší pro | Klíčové výhody |
Lineární | Velkoobjemová, nízká směs | Jednoduchost, snadná kontrola |
Ve tvaru U | Flexibilní, menší dávky | Prostorově úsporná, efektivní manipulace |
Modulární | Vysoký mix, malý objem | Rychlé změny, přizpůsobivost |
Výběr správného rozvržení je nezbytný pro optimalizaci vaší linky SMT. Každá možnost má jedinečné výhody a jejich pochopení vám pomůže činit informovaná rozhodnutí.
Při navrhování linky SMT je klíčové pochopení úrovní automatizace. Volba mezi manuálními, poloautomatickými a plně automatickými systémy ovlivňuje efektivitu a výrobní možnosti. Pojďme si tyto možnosti rozebrat a podívat se, jak zapadají do vašich produkčních cílů.
Manuální systémy
Ruční systémy se při plnění úkolů do značné míry spoléhají na lidské operátory.
● Flexibilita: Umožňují rychlé nastavení a jsou ideální pro běhy s malým objemem.
● Nižší počáteční náklady: Počáteční investice je nižší, takže je vhodný pro startupy nebo prototypování.
Poloautomatické systémy
Poloautomatické systémy vytvářejí rovnováhu mezi manuálními a plně automatizovanými procesy.
● Zapojení operátora: Tyto systémy vyžadují určitý lidský zásah, což může urychlit výrobu a zároveň nabídnout flexibilitu.
● Ideální pro malé dávky: Skvělé pro společnosti vyrábějící různé produkty v menších množstvích.
Plně automatické systémy
Plně automatizované systémy zvládají vše od začátku do konce.
● Efektivita: Pracují nepřetržitě a maximalizují propustnost.
● Konzistence: Automatizované linky produkují konzistentní kvalitu a snižují lidskou chybu.
ICT nabízí pokročilá automatizační řešení, jako jsou ICT-5151 a ICT-SM481 Plus. Tyto stroje výrazně zvyšují efektivitu výroby a umožňují výrobcům držet krok s vysokou poptávkou.
Manuální a poloautomatické systémy jsou vynikající volbou pro konkrétní scénáře:
● Malé dávky a prototypy: Pokud vyrábíte malá množství nebo testujete nové návrhy, ruční systémy poskytují potřebnou flexibilitu.
● Nižší počáteční náklady: Tyto systémy vyžadují menší počáteční investice, díky čemuž jsou dostupné pro menší podniky.
Například startup vyvíjející jedinečné elektronické produkty může mít prospěch z poloautomatického nastavení. Umožňuje jim rychle se přizpůsobit konstrukčním změnám, aniž by se museli zavázat k plně automatizované lince.
Plně automatizované linky SMT nabízejí několik výhod, zejména pro velkoobjemovou výrobu:
● Úspora nákladů: I když je počáteční investice vyšší, automatizace časem snižuje mzdové náklady.
● Vyšší efektivita: Automatizované linky mohou běžet 24/7, což výrazně zvyšuje výkon.
● Konzistentní kvalita: S menším zásahem člověka se snižuje pravděpodobnost defektů.
Plně automatizovaná řešení ICT, jako jsou ICT-5151 a ICT-SM481 Plus, jsou příkladem těchto výhod. Bez problémů se integrují do stávajících pracovních postupů a poskytují spolehlivý výkon a vysoce kvalitní výstup.
Pro udržení kvality v SMT lince je nezbytná integrace kontrolních systémů.
● Role AOI a SPI: Systémy automatizované optické kontroly (AOI) a kontroly pájecí pasty (SPI) pomáhají odhalit vady v rané fázi procesu.
● Quality Assurance: Tyto systémy zajišťují, že součásti jsou umístěny správně a pájka je aplikována jednotně.
Inspekční technologie ICT hrají zásadní roli při snižování závad. Zavedením těchto systémů mohou výrobci zachytit problémy dříve, než eskalují, a zajistit tak vysoce kvalitní produkty.
Úroveň automatizace | Klíčové funkce | Případy nejlepšího použití |
Manuál | Vysoká flexibilita, nižší náklady | Prototypování, malosériová výroba |
Poloautomatický | Zapojení operátora, mírné náklady | Malé série, různé produkty |
Plně automatické | Vysoká účinnost, stálá kvalita | Velkoobjemová výroba |
Výběr správné úrovně automatizace pro vaši linku SMT je zásadní. Každá možnost má jedinečné výhody a jejich pochopení vám pomůže sladit vaše produkční schopnosti s vašimi obchodními cíli.
Při návrhu SMT linky ovlivňuje celkovou efektivitu a kvalitu výroby výrazně více faktorů desky. Pochopení těchto faktorů vám může pomoci optimalizovat vaše procesy a zvýšit spolehlivost produktu.
Důležitost velikosti panelu
U SMT linek je rozhodující velikost panelu. Přímo ovlivňuje uspořádání, výběr stroje a celkovou efektivitu výroby.
● Maximalizace prostoru: Správná panelizace umožňuje lepší využití pracovního prostoru. To může vést ke zvýšení propustnosti a snížení odpadu.
● Kompatibilita: Zajistěte, aby vaše panely dobře pasovaly do strojů používaných ve vaší lince SMT. Tato kompatibilita minimalizuje problémy s manipulací a zlepšuje pracovní tok.
Pokyny pro efektivní panelizaci
Chcete-li maximalizovat prostor a efektivitu, zvažte následující pokyny:
● Standardní velikosti: Pokud je to možné, používejte standardní velikosti panelů. To usnadňuje integraci se stávajícím zařízením.
● Design pro manipulaci: Zajistěte, aby panely byly navrženy pro snadnou manipulaci a minimalizovaly riziko poškození během přepravy linkou SMT.
● Optimalizace rozvržení: Uspořádejte součásti na panelech, abyste minimalizovali potřebu přemisťování během montáže.
Role fiducialů
Referenční body jsou referenční body, které pomáhají při přesném umístění součástek na desky plošných spojů. Jsou nezbytné pro udržení vyrovnání během montáže.
● Přesnost: Správné základní umístění zajišťuje, že součásti jsou umístěny správně, čímž se snižuje pravděpodobnost vychýlení.
● Efektivita: Poskytnutím jasných referenčních bodů zjednodušují referenční značky proces nastavení pro automatizované stroje.
Nejlepší postupy pro základní návrh
Chcete-li zajistit spolehlivou montáž, dodržujte tyto osvědčené postupy pro základní návrh:
● Velikost a tvar: Použijte standardní velikost a tvar pro referenční značky, abyste zajistili konzistenci na různých deskách.
● Umístění: Umístěte referenční značky mimo oblasti součástí, abyste předešli vzájemnému ovlivňování během procesu montáže.
● Kontrast: Zajistěte, aby referenční značky měly vysoký kontrast proti povrchu PCB pro snadnou detekci kontrolními systémy.
Důležitost vůle hran
Vzdálenost od okraje se týká vzdálenosti mezi okrajem desky plošných spojů a součástmi. Tento faktor je zásadní pro manipulaci se strojem a tepelný výkon.
● Manipulace se strojem: Přiměřená vzdálenost od okrajů zabraňuje poškození součástí během zpracování. Umožňuje také strojům snadno uchopit a přepravovat desky.
● Tepelný výkon: Dostatečná vůle pomáhá udržovat rovnoměrné zahřívání během procesu přetavování, čímž se snižuje riziko defektů.
Vyrovnávací tepelná hmota
Vyrovnání tepelné hmoty je nezbytné pro dosažení optimálních podmínek přetavení.
● Rovnoměrné zahřívání: Zajistěte, aby konstrukce desky plošných spojů umožňovala rovnoměrné zahřívání během fáze přetavení. To zabraňuje problémům, jako je přemostění pájky nebo studené pájené spoje.
● Výběr materiálu: Vyberte materiály, které podporují účinný přenos tepla a přispívají ke konzistentním tepelným profilům během výroby.
Board Factor | Klíčové úvahy | Dopad na linku SMT |
Panelizace | Standardní velikosti, provedení pro manipulaci | Maximalizuje prostor, zlepšuje pracovní postup |
Základní umístění | Velikost, tvar a kontrast | Zvyšuje přesnost umístění součástí |
Vůle okraje | Vzdálenost od okraje DPS | Zabraňuje poškození, podporuje tepelný výkon |
Tepelná hmota | Rovnoměrné vytápění, výběr materiálu | Snižuje vady, zajišťuje kvalitu |
Když budete věnovat pozornost těmto faktorům desky, můžete výrazně zlepšit design a efektivitu vaší SMT linky. Každý prvek hraje roli při zajištění vysoce kvalitní výroby a spolehlivé montáže.
Kontrola kvality je důležitou součástí každé linky SMT. Zajišťuje, že výrobky splňují požadované normy a pomáhá předcházet nákladným závadám. Pojďme prozkoumat běžné závady, jejich strategie prevence a důležitost implementace robustních opatření kontroly kvality.
Přehled možných závad
Při montáži SMT může během výroby vzniknout několik vad. Mezi nejběžnější patří:
● Nedostatečná pájka: K tomu dochází, když není naneseno dostatečné množství pájky, což vede ke slabým elektrickým spojům.
● Nesouosost: Součásti nemusí být umístěny správně, což může mít za následek špatný výkon nebo selhání.
Strategie pro včasnou detekci a prevenci
Pro minimalizaci těchto závad je nezbytné zavést účinné systémy kontroly kvality. Zde jsou některé strategie:
● Pravidelné kontroly: Provádějte časté kontroly během procesu montáže, abyste včas zachytili problémy.
● Školení obsluhy: Zajistěte, aby byla obsluha dobře proškolena v manipulaci se stroji a aby rozuměla možným závadám.
● Využití technologie: Integrujte pokročilé monitorovací systémy k detekci anomálií v reálném čase. To může výrazně snížit pravděpodobnost, že vady zůstanou bez povšimnutí.
Význam SPI a AOI
Kontrola pájecí pasty (SPI) a automatická optická kontrola (AOI) jsou zásadní pro udržení vysoké kvality v celé řadě SMT.
● SPI: Tato technologie kontroluje množství a umístění pájecí pasty na desce plošných spojů před umístěním součástek. Pomáhá identifikovat nedostatečnou pájku před procesem přetavení.
● AOI: Po umístění součástí zkontrolují systémy AOI správné umístění a kvalitu pájky. Mohou zachytit nesouososti a defekty, které by mohly ohrozit sestavu.
Neustálé zlepšování prostřednictvím analýzy dat
Využití analýzy dat je nezbytné pro neustálé zlepšování kontroly kvality.
● Smyčky zpětné vazby: Implementujte zpětnovazební smyčky pro analýzu dat závad a identifikaci trendů. To umožňuje proaktivní úpravy procesů.
● Technologie ICT: ICT nabízí pokročilá řešení, která integrují nástroje pro analýzu dat do řady SMT. Tyto nástroje pomáhají výrobcům sledovat metriky výkonu a zlepšovat kvalitu v průběhu času.
Opatření kontroly kvality | Účel | Výhody |
SPI | Kontroluje aplikaci pájecí pasty | Zabraňuje nedostatečné pájce |
Aoi | Kontroluje umístění součástek a pájení | Detekuje nesouosost a vady |
Analýza dat | Analyzuje trendy defektů | Podporuje neustálé zlepšování |
Zaměřením na kontrolu kvality mohou výrobci výrazně zvýšit spolehlivost svých linek SMT. Implementace těchto opatření nejen omezuje závady, ale také zlepšuje celkovou efektivitu a spokojenost zákazníků.
Návrh správné linky SMT vyžaduje pečlivé zvážení uspořádání, úrovní automatizace a faktorů desky.
Každý prvek hraje zásadní roli v efektivitě a kvalitě výroby.
Optimalizace designu vaší linky SMT může výrazně zvýšit vaši konkurenční výhodu.
Dobře navržená linka SMT nejen zlepšuje produktivitu, ale také zajišťuje vysoce kvalitní výstup.
Odpověď: Nejběžnější uspořádání jsou lineární, ve tvaru U a modulární návrhy, z nichž každý je vhodný pro různé potřeby výroby.
Odpověď: Vyšší úrovně automatizace zvyšují efektivitu snížením ruční práce a minimalizací chyb, což vede k rychlejší výrobě.
Odpověď: Zvažte velikost panelu, typy komponent, úroveň automatizace a kontrolní systémy, abyste zajistili kompatibilitu a efektivitu.
Odpověď: Implementujte systémy SPI a AOI, provádějte pravidelné kontroly a analyzujte data závad pro neustálé zlepšování.
Odpověď: Panelizace maximalizuje prostor, zlepšuje manipulaci a umožňuje efektivní využití zdrojů během výroby.
