PCBA jsou páteří moderní elektroniky a zajišťují funkčnost ve všem od chytrých telefonů po zdravotnické prostředky. Jak však můžete zaručit kvalitu a spolehlivost PCBA ? Strategie správného testování je zásadní pro včasné identifikaci vad a zajištění dlouhověkosti produktu. V tomto příspěvku se dozvíte o klíčových metodách testování, jako jsou AOI, Axi, I.C.T a další a jak vybrat nejlepší strategii na základě vašich výrobních potřeb.

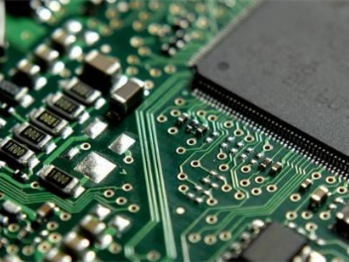

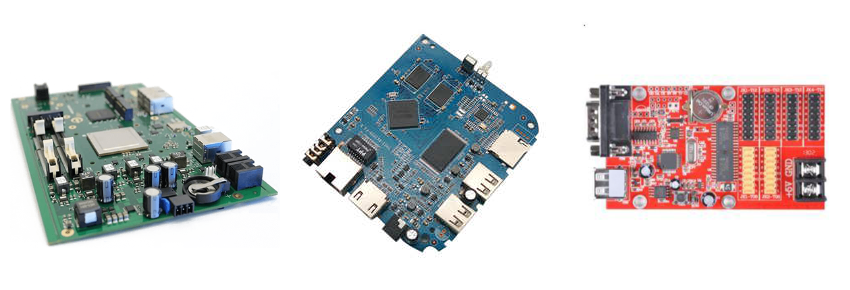

PCBA (sestava desky s plošným obvodem) je kolekce elektronických komponent namontovaných na desce tištěných obvodů (PCB) pro vytvoření operačního elektronického zařízení. Proces sestavy zahrnuje připojení komponent, jako jsou rezistory, kondenzátory, ICS a konektory k desce, buď pomocí pájení nebo jiných metod.
PCBA hrají klíčovou roli při napájení a ovládání elektronických zařízení. Od telefonů v kapse po systémy v autě umožňují zařízením provádět širokou škálu funkcí. Ať už se jedná o spotřební elektroniku, automobilové systémy nebo průmyslová zařízení, PCBA zajišťuje, že elektrické signály jsou řádně přenášeny a zpracovány.
Během výroby PCBA může nastat několik výzev, včetně:
Chybné umístění komponenty : Nesprávné umístění může vést k selhání nebo dokonce zkratu.
Pájecí vady : Špatné pájecí klouby nebo studené páječky mohou způsobit selhání elektrické spojení.
Nesprávné specifikace komponent : Použití nesprávných komponent může ovlivnit funkčnost nebo výkon. Zajištění kontroly kvality je rozhodující pro vyhnout se těmto problémům a zaručit spolehlivý vysoce výkonný produkt. Testování je nezbytné pro identifikaci a vyřešení těchto problémů na začátku výrobního procesu a zajistit, aby každý PCBA splňoval požadované standardy.
Proč je testování nezbytné pro PCBA?
Dopad špatného testování na výkon a spolehlivost produktu.
Role testování PCBA při prevenci defektů, snížení přepracování a zlepšení výnosu.
Důležitost identifikace a řešení problémů na začátku výrobního procesu, aby se zabránilo nákladnému stažení nebo selhání v terénu.
Při výrobě PCBA různé metody testování zajišťují, že konečný produkt je spolehlivý a provádí podle očekávání. Tyto metody se liší od jednoduchých vizuálních inspekcí po pokročilé rentgenové technologie. Každá testovací technika slouží jedinečnému účelu a pomáhá identifikovat specifické typy defektů v sestavovacím procesu.
AOI používá fotoaparáty s vysokým rozlišením pro kontrolu povrchu PCBA pro defekty. Srovnává desku s 'Golden Board ', aby detekovala problémy, jako jsou chyby pájení, nesprávné umístění komponenty a chybějící komponenty. Rychlým skenováním každé desky AOI identifikuje potenciální vady před dalším zpracováním. Je to zvláště užitečné v prostředí s vysokým objemem, kde je rychlost a přesnost kritická.
Výhody:
Rychlé a vhodné pro výrobu s vysokým objemem.
Účinné při identifikaci povrchových vad brzy.
Omezení:
Nelze detekovat skryté defekty, jako jsou pájecí klouby v rámci BGA nebo vnitřních složek.
Axi používá rentgenové zobrazování k prozkoumání vnitřeku PCBA, zejména užitečné pro detekci skrytých defektů, jako jsou:
Mezery ve pájecích kloubech
Defekty hlavy (HIP)
Problémy v BGA (pole mřížky míče)
Výhody:
Vynikající pro komplexní návrhy se skrytými pájenými klouby.
Poskytuje vysokou přesnost pro detekci vnitřních poruch.
Nevýhody:
Vyšší náklady.
Pomalejší ve srovnání s AOI.
Axi používá rentgenové zobrazování k prozkoumání vnitřku PCBA, což je obzvláště užitečné pro detekci skrytých defektů, které nejsou pro pouhé oko viditelné. Je to zvláště efektivní při hledání problémů, jako jsou dutiny ve pájecích kloubech, vady hlavy v souladu (HIP) a problémy v BGA (pole s míčovou mřížkou), které jsou často nepřístupné pro jiné inspekční metody. Poskytnutím jasného pohledu na vnitřní strukturu desky může Axi detekovat potenciální selhání včas, což zlepšuje spolehlivost produktu.
Výhody:
Extrémně rychlý a přesný pro produkci s vysokým objemem.
Detekuje poruchy v jednotlivých komponentách.
Omezení:
Vyšší počáteční náklady na nastavení.
Pomalejší rychlost kontroly ve srovnání s AOI, takže je méně vhodná pro produkci s vysokým objemem.
Testování létající sondy využívá robotické sondy k testování elektrického výkonu PCBA, aniž by vyžadovalo vlastní testovací příslušenství. Díky tomu je flexibilní a nákladově efektivní řešení, zejména pro produkci nízkých objemových, prototypů nebo návrhů, které postrádají vyhrazené zkušební podložky. Robotické sondy se pohybují napříč deskou, aby provedly různé testy, včetně kontrol kontinuity, odporu a funkčnosti součástí.
Výhody:
Eliminuje potřebu drahých vlastních příslušenství a snižuje počáteční náklady na nastavení.
Vysoce přizpůsobivé pro návrh změn, což je ideální pro prototypy nebo vzory, které se vyvíjejí během testování.
Nevýhody:
Pomalejší rychlost testování ve srovnání s metodami, jako je IKT, které nemusí být vhodné pro rozsáhlou produkci.
Méně testovacích bodů a omezená schopnost provádět hloubkové elektrické kontroly ve srovnání s IKT.
Funkční testování (FCT) vyhodnocuje celkovou funkčnost PCBA simulací operačních podmínek v reálném světě. Zkontroluje, zda rada funguje podle očekávání testováním všech jeho funkcí, jako je napájení, komunikace s jinými komponenty a provádění úkolů v živém prostředí. FCT je obvykle posledním krokem v testovacím procesu před uvolněním produktu, aby se zajistilo, že splňuje všechny specifikace návrhu.
Pros:
Poskytuje komplexní konečnou kontrolu funkčnosti produktu za podmínek v reálném světě.
Zajišťuje, že PCBA splňuje specifikace designu a funguje tak, jak bylo zamýšleno.
Nevýhody:
Nelze určit přesnou příčinu selhání, čímž se řešení problémů zvyšuje náročnější.
Časově náročné a drahé v důsledku složitosti testů a potřebě specializovaného vybavení.
Spalovací testovací subjekty PCBA na stresové podmínky, jako je nepřetržitý provoz při vysokých teplotách, pro simulaci prodlouženého používání a identifikaci včasných selhání. Tento proces pomáhá vyřadit slabé komponenty nebo návrhové nedostatky, které by mohly vést k předčasnému selhání v terénu. Testování Burn-in se běžně používá ke zlepšení dlouhodobé spolehlivosti produktů, zejména těch, které se používají v kritických aplikacích, kde selhání není možnost.
Výhody:
Detekuje potenciální včasné selhání před tím, než produkty dosáhnou zákazníků, a zabrání nákladným stažením nebo problémům s výkonem.
Zlepšuje dlouhověkost produktu identifikací a řešením slabých složek na začátku výrobního procesu.
Nevýhody:
Časově náročné a vyžaduje rozsáhlá testovací období, často trvá několik hodin nebo dní.
Stres aplikovaný během testování může v některých případech zkrátit celkovou životnost produktu.
Testování kontaminace detekuje iontové zbytky, jako je tok nebo jiné látky, které mohou způsobit dlouhodobé poruchy, jako je elektrochemická migrace. Tyto zbytky, často neviditelné pouhým okem, mohou v průběhu času vést k zkratu, korozi nebo degradaci výkonu. Je zásadní pro zajištění dlouhověkosti a spolehlivosti PCBA, zejména v aplikacích s vysokou důrazem.
Metody zahrnují:
Rose (odpor extraktu rozpouštědla): Test, který měří hladinu iontové kontaminace na povrchu PCBA.
Iontová chromatografie: Přesnější metoda pro identifikaci a kvantifikaci specifických iontových kontaminantů.
Výhody:
Zabraňuje skrytým problémům, jako je koroze nebo selhání v důsledku iontové kontaminace.
Zajišťuje, že produkt není bez škodlivých zbytků, které by mohly ohrozit výkon.
Nevýhody:
Vysoké náklady v důsledku potřeby specializovaného vybavení a testovacích postupů.
Vyžaduje odborní manipulaci a analýzu.
TDR je metoda specializované testování používané k zajištění integrity signálu ve vysokofrekvenčních PCBA ověřením porovnávání impedance podél signálních cest. Tento test je nezbytný pro detekci problémů, jako jsou zkreslení signálu nebo odrazy, které mohou negativně ovlivnit vysokorychlostní přenos signálu. TDR pracuje tím, že posílá signál přes stopu a analyzuje odraz, aby se vyhodnotila konzistence impedance.
Výhody:
Zajišťuje přesnou kontrolu impedance, která je zásadní pro prevenci ztráty nebo zkreslení signálu.
Životní pro vysokorychlostní obvody, kde i nepatrné neshody impedance mohou způsobit degradaci výkonu.
Nevýhody:
Vyžaduje specializované vybavení a odborné znalosti, což je dražší.
Nemusí být nezbytné pro jednodušší designy s nízkou rychlostí, které nevyžadují přesnou kontrolu impedance.
Pro zajištění kvality vašich PCBA je nezbytné dodržovat osvědčené postupy při testování. Tyto postupy pomáhají zachytit vady brzy a zajišťují spolehlivost vašeho produktu.
Ujistěte se, že jsou testovány všechny kritické komponenty, rozhraní a funkce. Komplexní testovací strategie zajišťuje, že není přehlížena žádná část správní rady. Testování by se mělo pokrýt:
Kontroly na úrovni komponent pro rezistory, kondenzátory a ICS.
Pájecí klouby pro správné připojení.
Funkční ověření pro kontrolu, zda deska funguje tak, jak je zamýšleno za normálních podmínek.
Pravidelná kalibrace zkušebního zařízení je klíčem k udržení přesnosti. Ať už se jedná o AOI, I.C.T nebo jiná metoda, ujistěte se, že vaše testovací nástroje fungují optimálně. Kalibrace zajišťuje konzistentní výsledky a snižuje chyby způsobené vadným zařízením.
Začlenění principů DFT během fáze návrhu může později zjednodušit testování. Navrhováním PCBA s ohledem na testování můžete:
Snižte dobu testování tím, že usnadníte přístup k komponentám.
Zlepšete detekci poruch zajištěním správných zkušebních podložků a bodů.
Ušetřete náklady zabráněním potřeby nákladných přepracování nebo změn testovacího příslušenství.
Vyvážení nákladů na testování s výhodami detekce defektů je zásadní. Strategický přístup k testování pomáhá vyhnout se zbytečným výdajům a zároveň zajistit vysoce kvalitní produkt.
Je důležité zjistit, které části výrobního procesu vyžadují intenzivnější testování a které ne. Možná se například budete chtít zaměřit na vysoce rizikové komponenty , které by mohly ovlivnit celkový výkon.
Použití více metod testování společně (např. AOI + I.C.T + FCT) nabízí větší pokrytí a spolehlivost za rozumnou cenu. Kombinace metod zajišťuje, že povrchové vady, elektrické poruchy a problémy s funkčnostmi jsou při testování řešeny bez redundance.
Využití automatizačních nástrojů a analýza dat zlepšuje účinnost testování a kontrolu kvality.
Automatizované testovací systémy zrychlují proces a snižují lidské chyby. Ať už použití automatizovaných sond nebo detekce defektů na bázi AI, automatizace může výrazně zlepšit propustnost, zejména v prostředí s vysokým objemem.
Analýza dat hraje klíčovou roli při optimalizaci testovacího procesu. Analýzou výsledků testování můžete:
Identifikujte vzorce v defech a zlepšujte budoucí návrhy.
Monitorujte kvalitu v průběhu času pomocí statistických metod.
Optimalizujte testovací cykly zaměřením na nejběžnější body selhání. Pomocí vizualizací a statistických metod můžete také rychle zjistit oblasti pro zlepšení ve výrobní lince.
Výběr správné testovací strategie je zásadní pro zajištění kvality a spolehlivosti vašich PCBA. Zvažte jedinečné potřeby vašeho projektu a spolupracovejte se zkušenými výrobci při výběru nejlepších metod. Náklady na rovnováhu, rychlost a přesnost pro optimalizaci procesu testování a udržení vysoce kvalitní výroby.
Odpověď: I.C.T používá 'lůžko nehtů ' příslušenství pro vysokorychlostní, přesné testování elektrických komponent při hmotnostní produkci, zatímco testování létajících sondy používá robotické sondy pro testování s nízkým objemem nebo prototypem bez potřeby vlastních příslušenství.
Odpověď: Náklady na testování rovnováhy s přínosy detekce defektů. K zajištění komplexního pokrytí za přiměřenou cenu použijte kombinaci metod jako AOI, I.C.T a FCT.
Odpověď: Funkční testování zajišťuje, že PCBA funguje tak, jak je zamýšleno simulací podmínek v reálném světě. Poskytuje konečnou kontrolu funkčnosti produktu, ale nemůže určit přesné příčiny selhání.
Odpověď: Ne. Prototypy často používají testování létajících sond pro flexibilitu, zatímco hromadná výroba vyžaduje metody, jako je IKT pro rychlost a přesnost.
Odpověď: Spalovací testování pomáhá detekovat včasné selhání tím, že podrobí PCBA na stresové podmínky, zlepšení dlouhodobé spolehlivosti a zajištění toho, aby produkt zvládl extrémní podmínky.
