Linka SMT
I.C.T
| Kód SMT Line Machine HS: | |
|---|---|
| Množství: | |

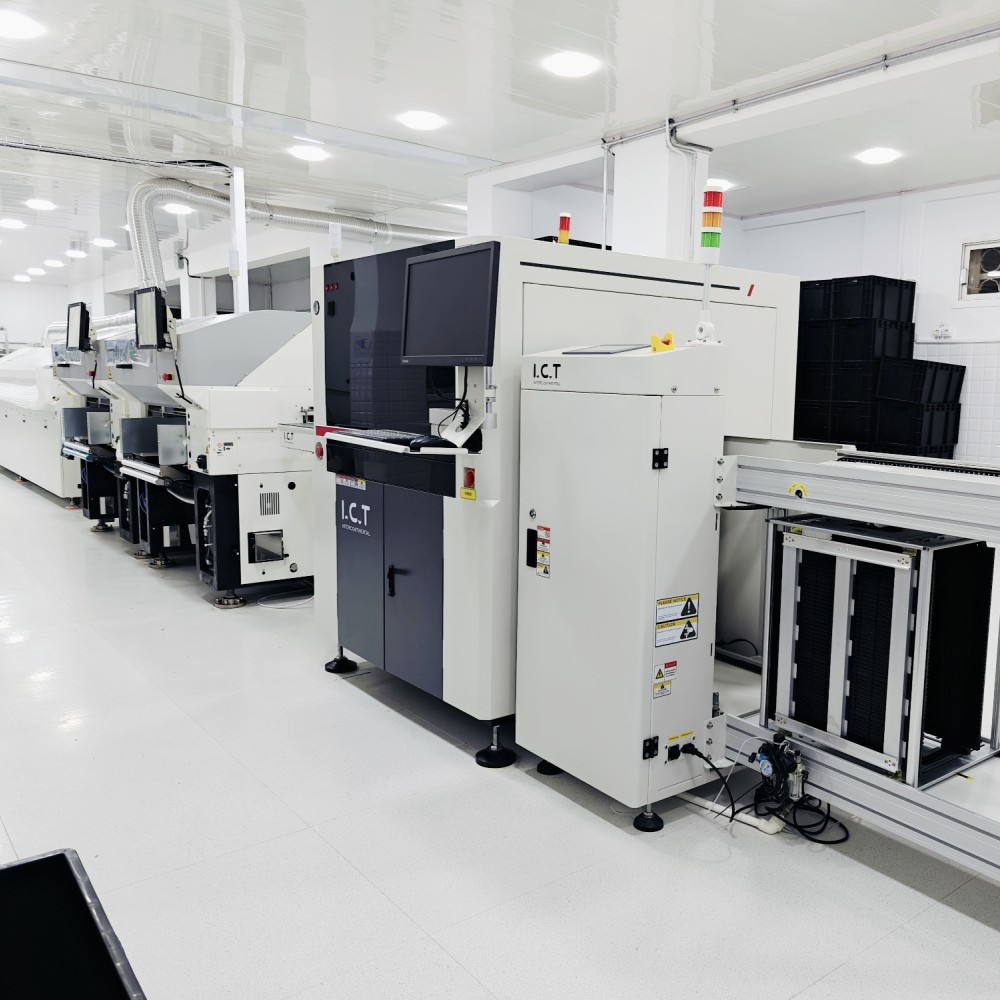

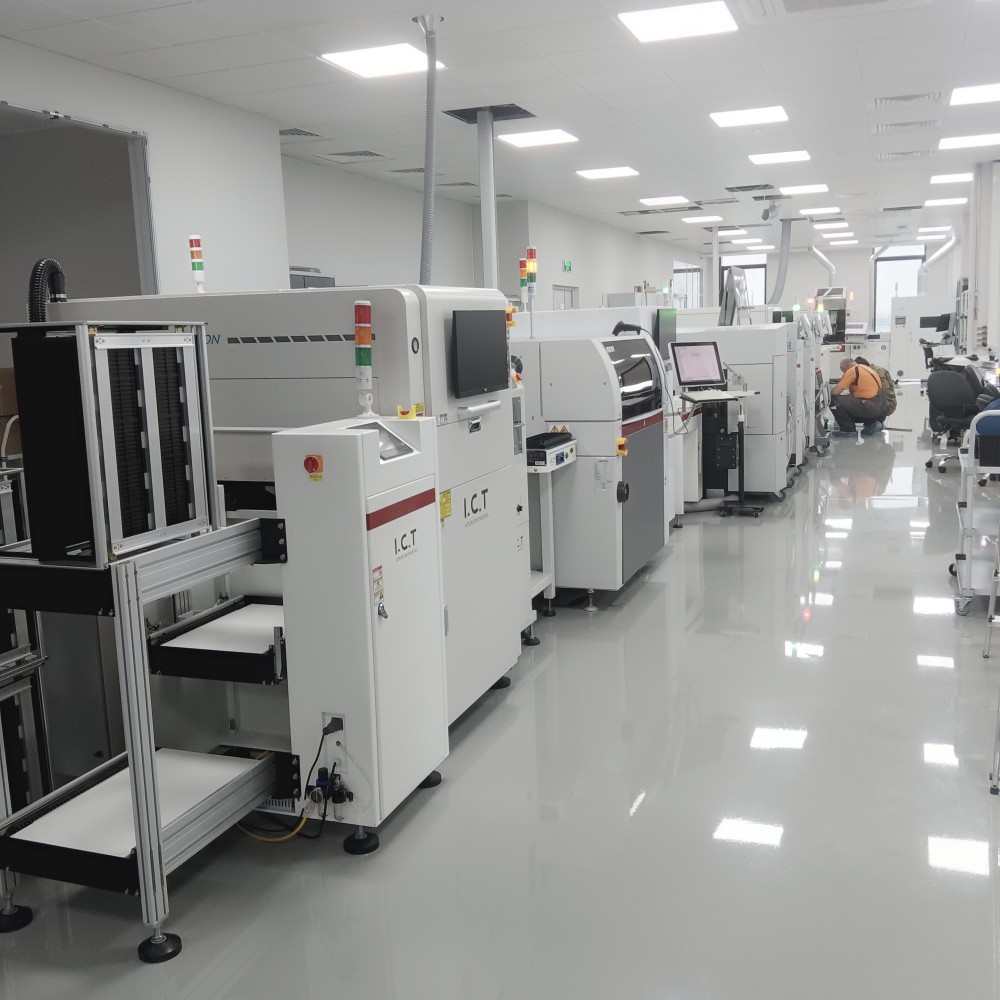

| Vysoce kvalitní výrobní linka PCBA
Vysoce kvalitní výrobní linka PCBA je vytvořena pro stabilní výstup a čistou kvalitu. Umístí části opatrně a udržuje reflow stabilní. Řádek se hodí k novým rostlinám a upgrady. Můžete začít s jednou buňkou a měřítkem na více. ICT poskytuje plné stroje SMT linky, od tiskáren a pick-and-place po refrow, AOI a manipulační systémy, s globální podporou a školením. Díky tomu je vysoce kvalitní nastavení výrobní linky PCBA jednoduché a udržuje prostoje nízké.
| Funkce
Automatizovaný pracovní postup
Výrobní linka PCBA běží od nakladače k vykladači bez zastávek. Začíná nakládáním a čištěním desky. Tiskárna přidává pájecí pastu přesně. Stroj JUKI umísťuje díly rychle. Pevně připájejte v peci. AOI kontroluje kvalitu. Vykladač NG/OK třídí desky. Tento tok zvyšuje rychlost a omezuje chyby. Plně automatická řada zpracovává složité produkty, jako jsou automatické ovladače.
Technologie umístění SMD
JUKI pick-and-place v naší výrobní lince PCBA zajišťuje přesnost. Rychle umístí drobné součástky na desky plošných spojů. Vysoká rychlost vyhovuje hromadné výrobě. Stroj pracuje s dopravníky pro hladký přenos. Podporuje malé až velké desky. Tato technologie snižuje vady v sestavě LED nebo telefonu.
Účinnost přetavovací pece
Reflow pec v lince ohřívá desky rovnoměrně. Silně páje komponenty bez poškození. Vícezónová regulace udržuje teplotu stabilní. Následuje chladící dopravník pro tuhnutí pájky. Tento krok vyhovuje výrobní lince PCBA na klíč pro spolehlivý výstup. Nízká spotřeba energie šetří náklady.
Kontrola a testování
AOI skenuje desky po pájení. Najde chyby, jako jsou chybějící díly. SPI zkontroluje pastu před umístěním. ICT tester v části DIP ověřuje funkce. NG desky jdou na vyřazovací dopravník. To zajišťuje vysokou kvalitu automatické montážní linky LED žárovek.
Možnosti flexibilní linky
Vyberte si poloautomatickou nebo plně automatickou výrobní linku PCBA. Poloautomatický systém vyhovuje malým předmětům, jako jsou žárovky. Plně automatické ovládání automatické elektroniky. Rozvržení pomáhá plánovat prostor. Linky se přizpůsobí potřebám vaší továrny.
| Specifikace
| Kategorie | Projekty | Podrobnosti |
|---|---|---|
| Požadavky na tovární uspořádání | Rozložení továrního okruhu vzduchu | Použijte tovární zdroj vzduchu nebo samostatný bezolejový stroj na stlačený vzduch. Tlak by měl být větší než 7 kg/cm². |
| Tovární elektrické uspořádání | Jednofázový AC220 (220±10%, 50/60Hz) Třífázový AC 380V (380±10%, 50/60Hz) | |
| Rozložení továrního výfuku | Minimální průtok výfukového potrubí je 500 kubických stop za minutu (14,15 m³/min) | |
| Rozložení osvětlení továrny | Ideální osvětlení v továrně je 800~1200LUX, alespoň ne méně než 300LUX. | |
| Rozložení tovární teploty | Okolní teplota výrobní dílny je 23±3°C, obecně 17~28°C, a relativní vlhkost je 45%~70%RH. | |
| Příprava materiálu | Seznam kusovníků | Seznam všech dílů a množství potřebných pro montáž výrobní linky PCBA. |
| Soubor CAD | Digitální designový soubor pro plánování rozložení PCB a nastavení stroje. | |
| Soubor Gerber | Standardní soubor pro výrobu a tisk šablony DPS. | |
| Pájecí pasta | Materiál nanesený na podložky před umístěním součástí do tiskárny. | |
| Komponentní materiály SMD | Části pro povrchovou montáž, jako jsou čipy a rezistory pro umístění. | |
| Průmyslový alkohol | Používá se k čištění desek a šablon během procesu nastavení. | |
| Spojovací pás | Páska pro připojení podávacích cívek bez zastavení vlasce. | |
| Šablona | Kovový plech s otvory pro přesný tisk pájecí pasty. |

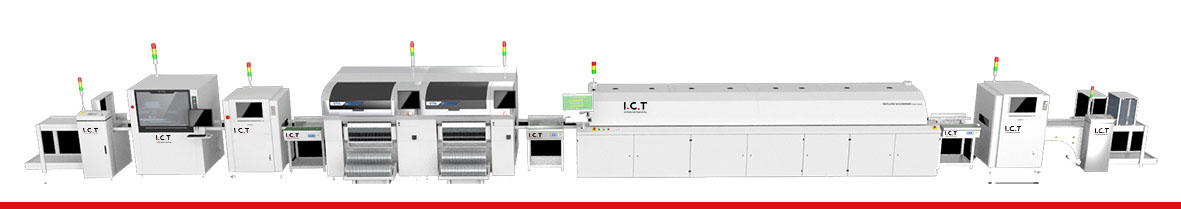

| Seznam vybavení linky SMT
Naše vysoce kvalitní výrobní linka PCBA obsahuje pokročilé vybavení pro efektivní a přesnou montáž PCB. Plně automatizovaná linka SMT zahrnuje zavaděč, automatickou tiskárnu pro přesné nanášení pájecí pasty, zařízení pro přesné umístění součástek, přetavovací pec pro spolehlivé pájení a systém AOI pro důkladnou kontrolu defektů. Tato vysoce kvalitní výrobní linka PCBA zajišťuje hladký provoz, vysokou spolehlivost a nízkonákladovou montáž SMT, splňující různé průmyslové požadavky.
| Název produktu | Účel v řadě SMT |
|---|---|
| Nakladač PCB | Automaticky načte holé PCB do linky. |
| Pájná pasta | Tiskne pájecí pastu na destičky PCB přesně. |
| Vyberte a umístěte stroj | Přesně montuje součástky na desky plošných spojů. |
| Refrow trouba | Roztaví pájku a vytvoří pevné spoje. |
| Aoi stroj | Kontroluje pájené spoje a vady umístění. |
| Stroj SPI | Kontroluje výšku a kvalitu pájecí pasty. |
| Zařízení sledovatelnosti | Zaznamenává a sleduje výrobní data: Laserový značkovací stroj/ Montáž štítků /Inkoustová tiskárna |
| Video o úspěchu zákazníka
Podívejte se na naše video předvádějící vysoce kvalitní výrobní linku PCBA od amerického klienta v akci. Jejich pokročilá montážní linka SMT vyrábí USB ovládací zařízení pro sedadla v letadle, napájení sluchátek, herní systémy a obrazovky. Video ukazuje bezproblémové nastavení a efektivní provoz naší vysoce kvalitní výrobní linky PCBA a zdůrazňuje, jak naše čínské řešení SMT poskytuje spolehlivé a vysoce výkonné výsledky pro náročná odvětví, jako je letecká elektronika.

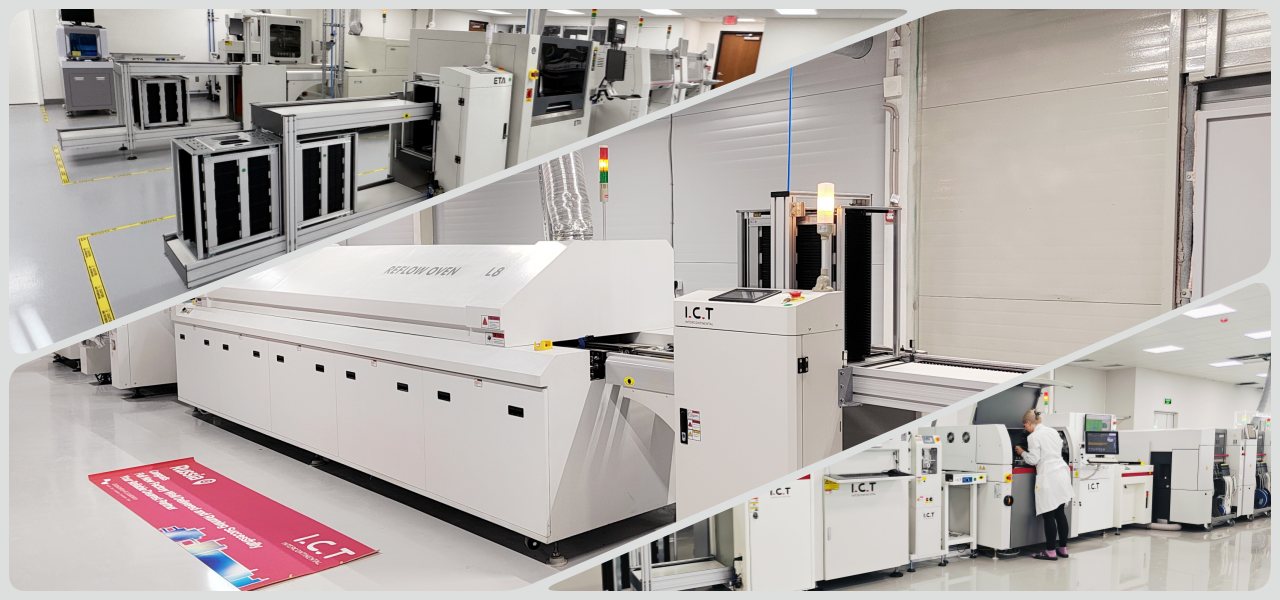

| Úspěšná instalace a školení
Naši ICT inženýři navštívili továrnu klienta, aby nainstalovali a odladili vysoce kvalitní výrobní linku PCBA. Po dokončení nastavení poskytli týmu klienta komplexní školení zajišťující bezproblémový provoz. Tým oslavil skupinovou fotografií, jejich úsměvy odrážely jejich spokojenost s efektivní vysoce kvalitní výrobní linkou PCBA a naší výjimečnou službou, která poskytuje vysoký výkon při nízkých nákladech na montážní linku SMT.

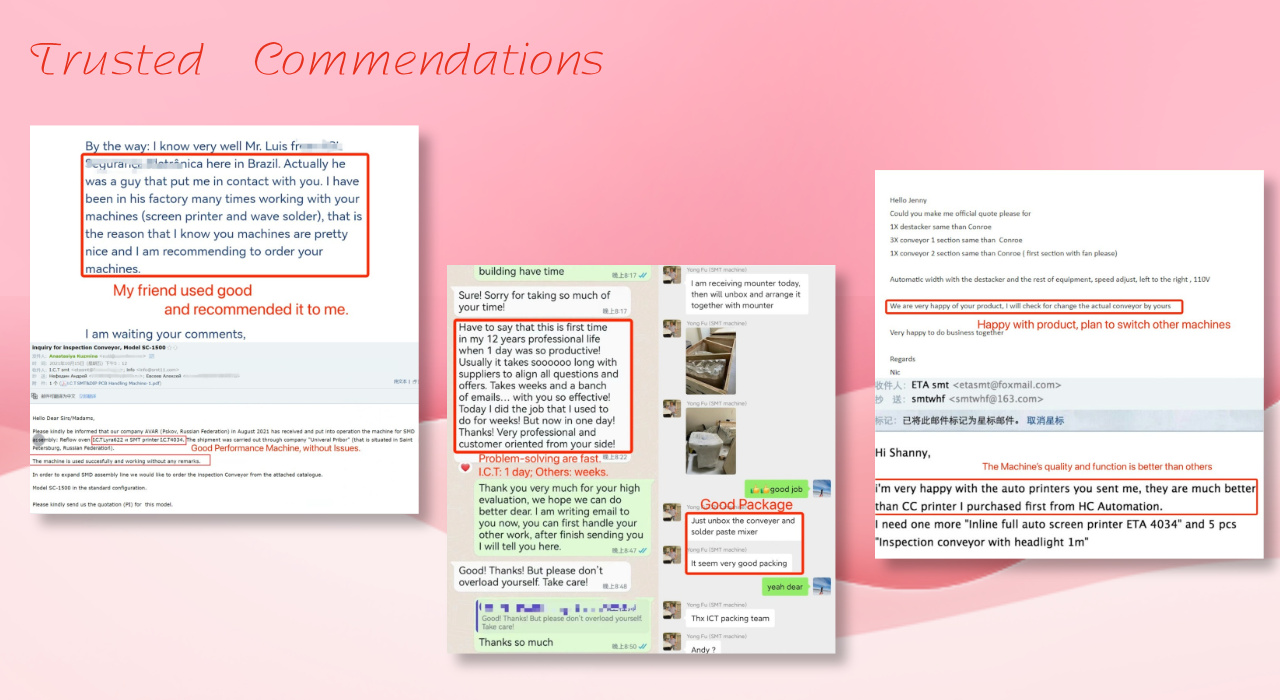

| Zákaznické recenze
Klienti chválí naši vysoce kvalitní výrobní linku PCBA pro její výjimečnou kvalitu a spolehlivost. Chválí naše inženýry za rychlou podporu před nákupem a rychlá řešení po nákupu. Mnozí zdůrazňují odolnost našeho zařízení a bezproblémový proces nastavení linky SMT a poznamenávají, že naše služby a vysoce kvalitní výrobní linka PCBA se sídlem v Číně předčí očekávání a umožňuje rychlejší a efektivnější výrobu.
| Naše certifikace
Naše výrobní linka PCBA dodržuje přísné standardy s certifikáty CE pro každý stroj, které zaručují bezpečnost a kvalitu. Udržujeme certifikaci ISO9001 pro naše procesy a držíme několik patentů na naše inovativní návrhy zařízení, což dokazuje naše odhodlání k dokonalosti při poskytování řešení montážních linek PCBA.
| Naše certifikace
ICT, důvěryhodný lídr v oblasti řešení SMT s více než 22 lety zkušeností, dodává výrobní linky SMT s komplexní podporou, od nastavení až po školení, pro průmyslová odvětví, jako je LED, automobilový průmysl a spotřební elektronika. Naše tři továrny se sídlem v Číně poskytují nákladově efektivní linky na výrobu PCBA, což zajišťuje spolehlivé vybavení a významné úspory nákladů na montážní linku SMT. Díky globálním službám zaručujeme hladký provoz vaší montážní linky SMT se sídlem v Číně a přinášíme výjimečnou hodnotu a kvalitu.
| FAQ
Q1: Může vysoce kvalitní výrobní linka PCBA začít malý a rozšířit později?
Ano. Začněte se sadou základní a přidejte další moduly s rostoucími objednávkami.
Q2: Jak rychle můžeme žít?
Většina webů staví desky brzy poté, co je výkon a vzduch připraven a školení personálu.
Q3: Nabízíte recepty na procesy?
Sdílíme startovací tisk, umístění a reflow soubory plus pravidla a tipy AOI.
Q4: Jaké velikosti desky můžete zvládnout?
Podporujeme běžné velikosti pro spotřebitele, LED a průmyslové desky s prostorem pro úpravu.
Q5: Je služba místní nebo vzdálená?
Obě. Poskytujeme vzdálenou pomoc a návštěvy na místě prostřednictvím naší globální sítě služeb.
Jste připraveni nabídnout vysoce kvalitní výrobní linku PCBA? Řekněte nám svou velikost desky, cílovou hodnotu UPH, mix dílů a rozpočet. Zašleme jasný plán s dodací lhůtou a dodacími kroky.
