Ve vysoce sázkovém světě infrastruktury 5G a špičkového tepelného managementu jsou omezení standardních přetavovacích pecí zcela zjevná. Tyto konvenční systémy mají často potíže s poskytováním konzistentních výsledků, zejména pokud mají za úkol manipulovat s velkými a těžkými chladiči, které mohou vážit až 10 kg, nebo s jemnými miniaturními součástkami, které se nacházejí v modulech RF.
V ICT jsme tyto výzvy rozpoznali a vyvinuli plně přizpůsobená řešení pájení přetavením, která jsou navržena tak, aby je čelila.
Prostřednictvím precizně navrženého vícezónového ohřevu, robustní čistě síťované pásové dopravy a pečlivě optimalizovaných profilů naše systémy zajišťují rovnoměrné rozložení teploty, spolehlivé pájené spoje a zvýšenou produktivitu. Ať už se jedná o masivní požadavky na výkonné chladiče nebo citlivost vyžadovanou pro 5G sestavy, naše řešení poskytují bezkonkurenční výkon a spolehlivost.
Chladiče nezbytné pro základnové stanice 5G nejsou pouhými součástmi – jsou to obrovské, těžké konstrukce, které často převažují na 10 kg nebo více. Tito tepelní obři jsou vyrobeni s hustým uspořádáním žeber a pevnými hliníkovými nebo měděnými základnami a jsou navrženi tak, aby odváděli obrovské teplo generované pokročilými systémy.
Tato vysoká tepelná hmotnost však představuje významnou výzvu během procesu pájení přetavením. Konvenční přetavovací pece mají potíže s rovnoměrným ohřevem tak těžkých konstrukcí.
Výsledek? Frustrující zpoždění nárůstu teploty způsobující nerovnoměrné zahřívání v celé sestavě.
Některé oblasti mohou zaznamenat nedostatečné teplo pro správné přetavení, zatímco jiné riskují přehřátí, což vede ke studeným spojům v jedné části a nadměrnému teplu v jiné.
Tato nerovnováha nejenže narušuje integritu pájených spojů, ale také oslabuje mechanický a tepelný výkon celé sestavy – což v podstatě ruší účel samotného chladiče.
Tradiční dopravníkové systémy, které přemísťují produkty přes přetavovací pece – typicky kolejnicové (kolíkové) dopravníky – nabízejí pouze minimální podporu při uchopení okrajů produktu nebo přípravku. Zatímco toto nastavení může fungovat pro lehké komponenty, podstatná hmotnost 10kg chladiče vytváří jiný problém.
V průběhu času může obrovská hmotnost a namáhání z tepelné roztažnosti způsobit ohnutí nebo deformaci kolejnic, což vede k nesouososti produktu. Toto nesouosost zvyšuje riziko poškození samotné sestavy a také narušuje křehkou rovnováhu potřebnou pro správné přetavení.
Kromě toho podpora pouze na okraji výrazně zvyšuje pravděpodobnost prověšení ve středu chladiče během fáze vysoké teploty. To by zase mohlo vést k nekonzistentnímu zahřívání, což by dále ohrozilo proces pájení a celkový výkon součásti.
Vývoj technologie 5G zahájil éru stále kompaktnějších a složitějších RF modulů, které obsahují vysokofrekvenční komponenty, které jsou stejně citlivé na změny teploty jako na fyzickou manipulaci. Standardní přetavovací pece, zejména ty s menším počtem topných zón, mají potíže s udržením těsné rovnoměrnosti teploty, kterou tyto miniaturní, vysoce výkonné prvky vyžadují.
V ideálním případě by se teplotní výkyvy měly udržovat v úzkém rozmezí ±1–2°C; většina tradičních pecí však v tomto ohledu zaostává. V důsledku toho vedou teplotní odchylky k řadě problémů, včetně deformace součástí, dutin po pájení nebo selhání spojů při úplném přetavení.
Z dlouhodobého hlediska tyto teplotní nekonzistence ohrožují spolehlivost a výkon 5G komponent při provozu s vysokým výkonem, což může vést k nákladným opravám, prostojům nebo dokonce k úplnému selhání systému. V tomto vysoce náročném odvětví, kde je prvořadá přesnost a spolehlivost, jsou takové problémy nepřijatelné.
Značná tepelná hmotnost velkých chladičů vyžaduje přesný a prodloužený proces ohřevu, aby bylo zajištěno rovnoměrné rozložení teploty. Tradiční přetavovací systémy často zaostávají a nejsou schopny pojmout masivní tepelné zatížení těchto komponentů. Pro dosažení rovnoměrného ohřevu v celé sestavě se přimlouváme za přetavovací pece vybavené minimálně 10 ohřívacími zónami – i když v náročnějších případech je nutných 12 až 24 zón.
Tato vícezónová konfigurace umožňuje postupný, kontrolovaný teplotní náběh, který eliminuje horká místa a chladné oblasti a zajišťuje, že chladiče, často vážící až 10 kg, dosahují konzistentní teploty v celém rozsahu. Pečlivým řízením fází namáčení a přetavení zajišťujeme minimalizaci tepelného namáhání a pájené spoje dosahují optimálního mechanického a tepelného výkonu.
Na rozdíl od robustních potřeb chladičů představují komponenty 5G různé problémy, zejména jejich citlivost na změny teploty. Tyto miniaturní vysokofrekvenční prvky vyžadují extrémně přesnou regulaci teploty, aby nedocházelo k tepelným šokům a byla zajištěna dlouhodobá spolehlivost.
Naše vlastní přetavovací systémy zahrnují řízení PID zóny po zóně v kombinaci s termočlánkovou zpětnou vazbou v reálném čase pro přizpůsobení rychlosti nárůstu, špičkových teplot a doby prodlevy pro každou sekci sestavy. To nám umožňuje chránit jemné matrice a vysokofrekvenční propojení před přehřátím a zároveň dosáhnout úplného smáčení pájky po celé desce. Prostřednictvím tohoto jemně vyladěného ovládání zajišťujeme, že si 5G RF moduly udrží svou strukturální integritu a výkon, a to i za provozních podmínek s vysokým výkonem.
Jak velké hliníkové chladiče, tak složité 5G desky výrazně těží z řízené atmosféry, aby se minimalizovala oxidace na pájených spojích. Přítomnost kyslíku v prostředí přetavení může vést k oxidaci, což snižuje kvalitu a životnost pájených spojů. Abychom tento problém vyřešili, integrujeme do našich reflow pecí dusíkové atmosféry, čímž zajišťujeme kontrolované prostředí s nízkým obsahem kyslíku, které snižuje oxidaci bez nadměrné spotřeby dusíku.
Naše systémy obsahují utěsněné komory a analyzátory kyslíku, které udržují nízkou hladinu kyslíku v PPM (ppm), čímž zvyšují kosmetiku kloubů a odolnost proti korozi. Tento přístup nejen zlepšuje estetickou kvalitu pájených spojů, ale přispívá také k dlouhodobé životnosti a spolehlivosti hotového výrobku, ať už se jedná o chladič nebo vysoce přesný 5G modul.
Tradiční systémy kolejových dopravníků, i když jsou široce používány, jsou často nevhodné pro požadavky těžkého pájení chladiče. Tyto kolejnicové systémy poskytují minimální podporu a jsou náchylné k deformaci pod tíhou velkých a těžkých součástí, jako jsou ty, které se nacházejí v základnových stanicích 5G. Na rozdíl od toho jsme tyto standardní dopravníky nahradili zesíleným pásem z čisté nerezové oceli, navrženým speciálně pro zajištění celoplošné podpory.

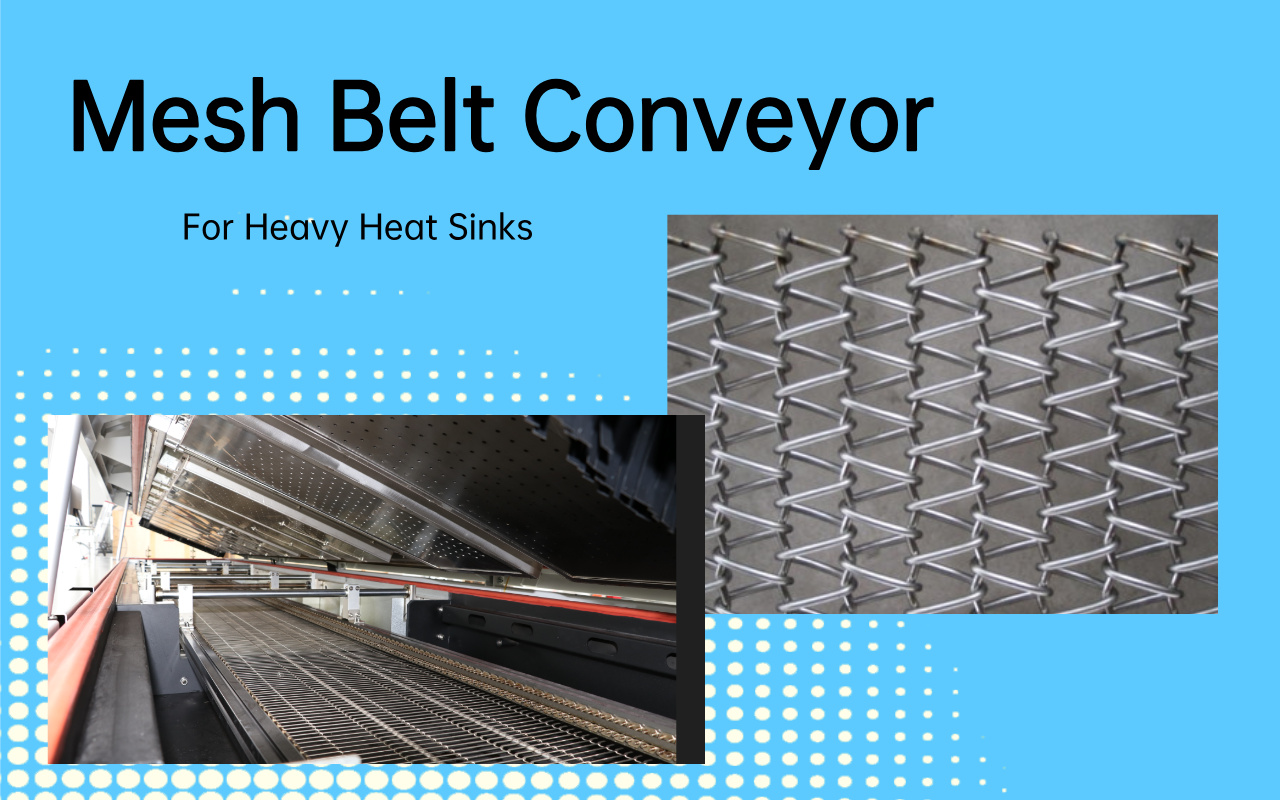

Tento na zakázku vyrobený síťový pás rovnoměrně rozkládá zatížení chladičů přesahující 10 kg a zajišťuje, že zůstanou stabilní během procesu přetavení. Robustní konstrukce zabraňuje prohýbání nebo deformaci, i když se zpracovává více těžkých sestav současně, a zaručuje hladký a spolehlivý průchod každou teplotní zónou. Touto inovací eliminujeme riziko nesouososti a zajišťujeme dokonalé vyrovnání chladičů pro optimální pájecí výkon.
Standardní motory dopravníků, jsou-li vystaveny silnému nepřetržitému zatížení, se často předčasně zastaví nebo opotřebují, což vede ke zpožděním výroby a prostojům zařízení. Abychom tuto výzvu překonali, naše systémy vyrobené na zakázku obsahují nadrozměrné hnací motory s vysokým točivým momentem spárované s modernizovanými převodovkami. Tyto vysoce výkonné motory jsou navrženy tak, aby zvládly náročnou hmotnost velkých chladičů při zachování konzistentní rychlosti a točivého momentu.
Díky nastavitelným rychlostem v rozmezí 300–2000 mm/min náš systém zajišťuje přesnou, hladkou a spolehlivou přepravu. Toto robustní nastavení minimalizuje vibrace, které by mohly narušit pájecí pastu nebo vychýlit výrobek, což v konečném důsledku zajišťuje, že proces pájení zůstane nerušený a konečný výsledek splňuje nejvyšší standardy kvality.
Dosažení rovnoměrného ohřevu napříč velkými chladiči vyžaduje více než jen výkonné dopravníky – vyžaduje pokročilé nastavení reflow pece. Integrací 10 nebo více nezávisle řízených zón (horní i spodní) naše systémy vytvářejí stupňovitý tepelný profil, který postupně zvyšuje teplotu sestavy chladiče. Tato prodloužená fáze namáčení umožňuje lepší vyrovnání tepla v celé hmotě a zajišťuje, že celý chladič dosáhne ideální teploty přetočení současně.
Tato pečlivá a kontrolovaná teplotní rampa snižuje běžné vady, jako jsou dutiny nebo nedostatečné smáčení, které jsou zvláště problematické na velkých plochách, jako jsou chladiče. Tím, že naše vícezónové systémy poskytují přesnou kontrolu nad každou fází tepelného procesu, zajišťují nejvyšší kvalitu a spolehlivost pájených spojů, a to i u velkých, tepelně náročných součástí.
Moduly 5G, klíčové pro páteř bezdrátové komunikace nové generace, obsahují nesčetné množství drobných součástek, jako jsou kondenzátory, filtry a zařízení MMIC, z nichž každý má svou vlastní teplotní citlivost. Tyto miniaturizované vysokofrekvenční díly vyžadují výjimečně přesné řízení teploty během procesu pájení. Standardní reflow pece se svými širšími teplotními profily prostě nemohou splnit přísné požadavky 5G komponent.
Abychom to vyřešili, přizpůsobujeme naše profily přetavení zóně po zóně a přizpůsobujeme rychlosti teplotní rampy – obvykle nastavenou na mělkou 1–2 °C/s – abychom zajistili, že každá součást dosáhne svého bodu likvidu, aniž by došlo k přehřátí přilehlých citlivých oblastí. Tento vyladěný přístup zaručuje integritu každé součásti, od nejmenšího kondenzátoru až po nejsložitější RF prvek, a zajišťuje jejich výkon po celou dobu životnosti modulu 5G.
V produktových sestavách 5G může i sebemenší teplotní chyba vést k nevratnému poškození citlivých RF komponentů, které řídí výkon systému. Nadměrné teploty nebo dlouhodobé vystavení mohou způsobit degradaci materiálu, jako je delaminace nebo uvolňování plynu, což má přímý dopad na spolehlivost a funkčnost RF zařízení. Abychom toto riziko zmírnili, využíváme pečlivě vyváženou kombinaci nucené konvekce vzduchu a volitelného středového držáku v našich reflow pecích.
Tento přístup zajišťuje rovnoměrné rozložení tepla při zachování přesné regulace teploty, zejména kolem nejchoulostivějších součástí. Středové držáky zabraňují jakémukoli zkroucení nebo posunutí, které by mohlo vést k nesouososti, zatímco konvekční systém zajišťuje konzistentní tepelný tok a zachovává integritu RF komponent během procesu přetavení. Tato pozornost věnovaná detailům zajišťuje, že 5G moduly jsou připájeny k dokonalosti, zabraňují tepelnému poškození a zajišťují nejvyšší standardy výkonu.
Komponenty používané v infrastruktuře 5G, zejména ty v základnových stanicích, musí vydržet roky přísné služby. V průběhu času budou tato zařízení čelit tepelným cyklům, vibracím a měnícím se úrovním vlhkosti, které mohou přispívat k předčasnému selhání, pokud nejsou správně řešeny během výrobního procesu. Abychom zajistili dlouhodobou spolehlivost, zaměřujeme se na dosažení robustních pájených spojů, které vydrží tyto drsné podmínky.
Naše přesné řízení profilu během přetavení v kombinaci se zpracováním za pomoci dusíku minimalizuje růst intermetalických sloučenin a snižuje tvorbu dutin v pájených spojích – dva běžné faktory, které přispívají ke zhoršování kvality pájky v průběhu času. Výsledkem je delší střední doba mezi poruchami (MTBF) a výrazné zvýšení celkové odolnosti a spolehlivosti infrastruktury 5G. Použitím pokročilých řešení přetavení zajišťujeme, že každý komponent bude nejen funkční od okamžiku, kdy je připájen, ale bude také nadále optimálně fungovat po mnoho let náročného provozu.

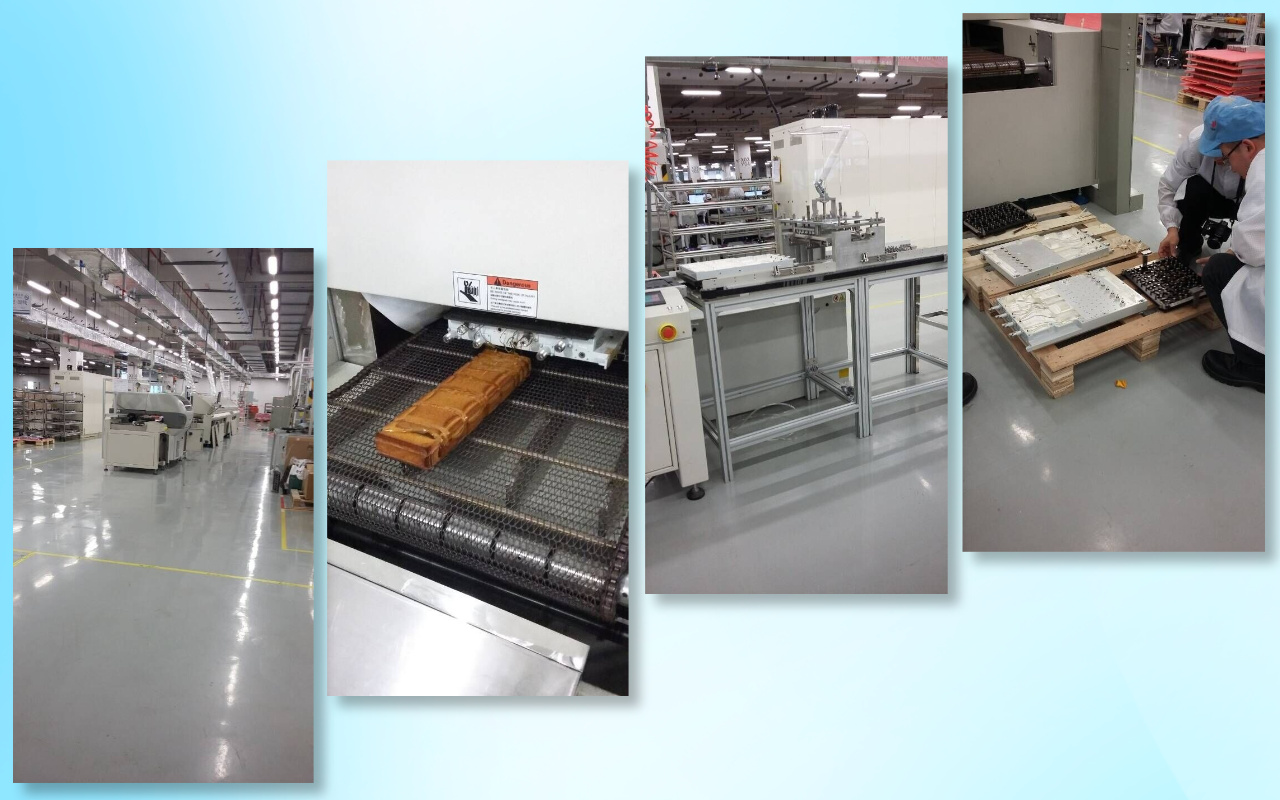

Ve spolupráci se společností Huawei jsme vyvinuli 24zónovou vlastní reflow pec navrženou speciálně pro jejich výrobu chladiče 5G základnové stanice. Hlavním úkolem bylo dosáhnout konzistentního rozložení teploty ve velkých, těžkých chladičích, z nichž každý váží až 10 kg.
Integrací více topných zón jsme vytvořili ultra-postupný tepelný profil, který zajistil přesnou a rovnoměrnou teplotu v celém procesu přetavení. To umožnilo odstranění studených míst a udrželo vysokou úroveň teplotní konzistence během fáze namáčení i přetavení. Výsledkem byla zlepšená kvalita a stabilita pájeného spoje, splňující přísné tepelné požadavky 5G aplikací Huawei.

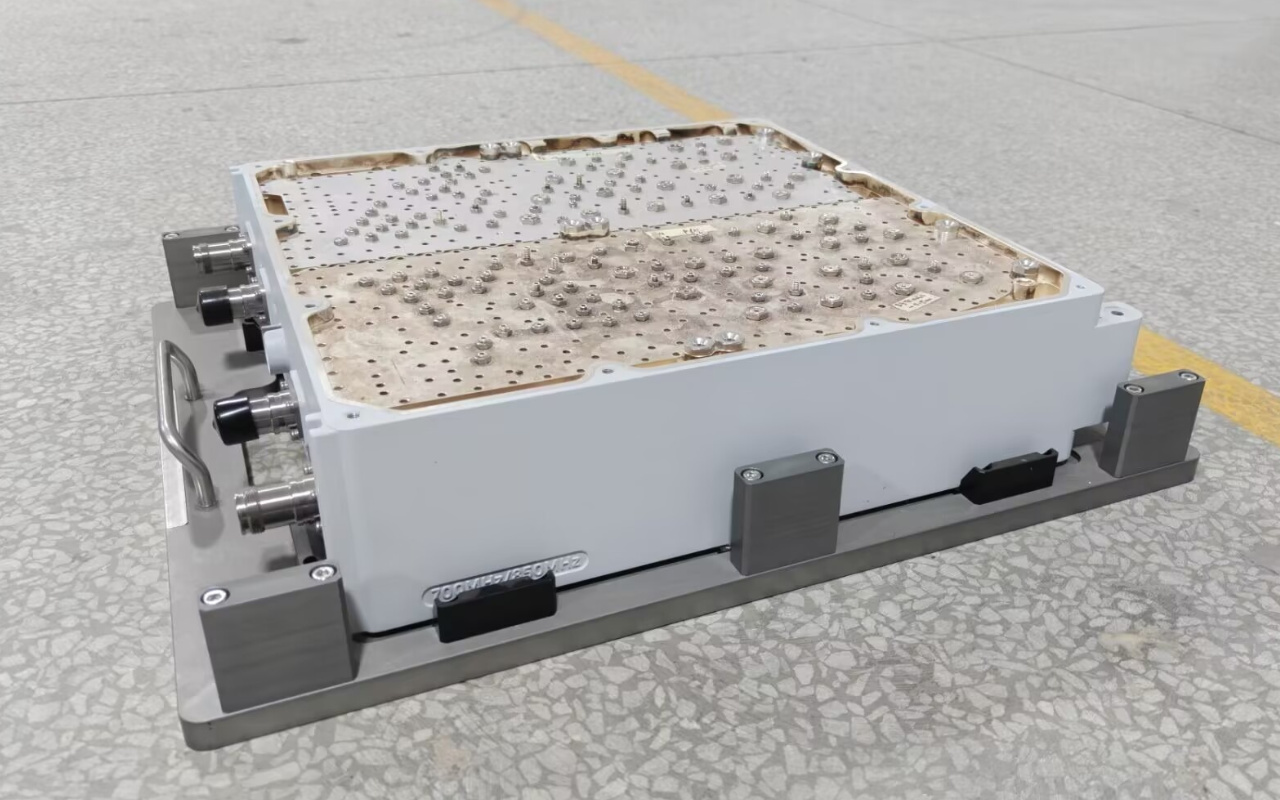

Na dalším projektu základnové stanice 5G jsme spolupracovali s klientem specializujícím se na kovové dutinové filtry používané k odfiltrování nežádoucích signálů a výběru konkrétních frekvenčních pásem. Tyto kovové filtry o hmotnosti přes 13 kg představovaly díky své velikosti a hmotnosti jedinečné výzvy.
Abychom těmto výzvám vyhověli, navrhli jsme vlastní přetavovací pec s vícezónovým systémem schopným manipulovat s velkými kovovými součástmi a zároveň zajistit přesnou kontrolu teploty. Toto řešení zamezilo deformaci a zajistilo správné pájení přetavením pro všechny součásti, přičemž byla zachována integrita kovového filtru.
Výsledky této spolupráce byly evidentní ve zvýšené spolehlivosti pájeného spoje a celkovém výkonu filtrů s kovovou dutinou. Postupné a řízené zahřívání zajistilo optimální podmínky jak pro těžkou kovovou konstrukci, tak pro jemné komponenty, což přispělo ke zlepšení kvality produktů a spolehlivosti infrastruktury 5G.
Řada ICT L začíná s 8–12 zónami a lze ji podle potřeby rozšířit na 24+ zón. Tato flexibilita v kombinaci s pokročilým softwarem umožňuje inženýrům ukládat a optimalizovat profily pro různé varianty produktů, což zajišťuje přesné řízení teploty pro různé aplikace, od velkých chladičů až po jemné 5G komponenty.
Každá trouba řady L je dodávána s vyztuženým síťovým pásem a vysoce výkonným hnacím systémem navrženým tak, aby zvládal nepřetržité zatížení 10 kg+. Toto odolné uspořádání zajišťuje spolehlivý provoz, zabraňuje prohýbání a udržuje stabilní přepravu, a to i v případě těžkých součástí.
Poskytujeme komplexní služby, včetně tepelné simulace, vývoje profilu, instalace na místě a školení operátorů. Naše podpora zajišťuje rychlý náběh a trvalý výkon, díky čemuž je řada L efektivním a dlouhodobým řešením pro vaše výrobní potřeby.

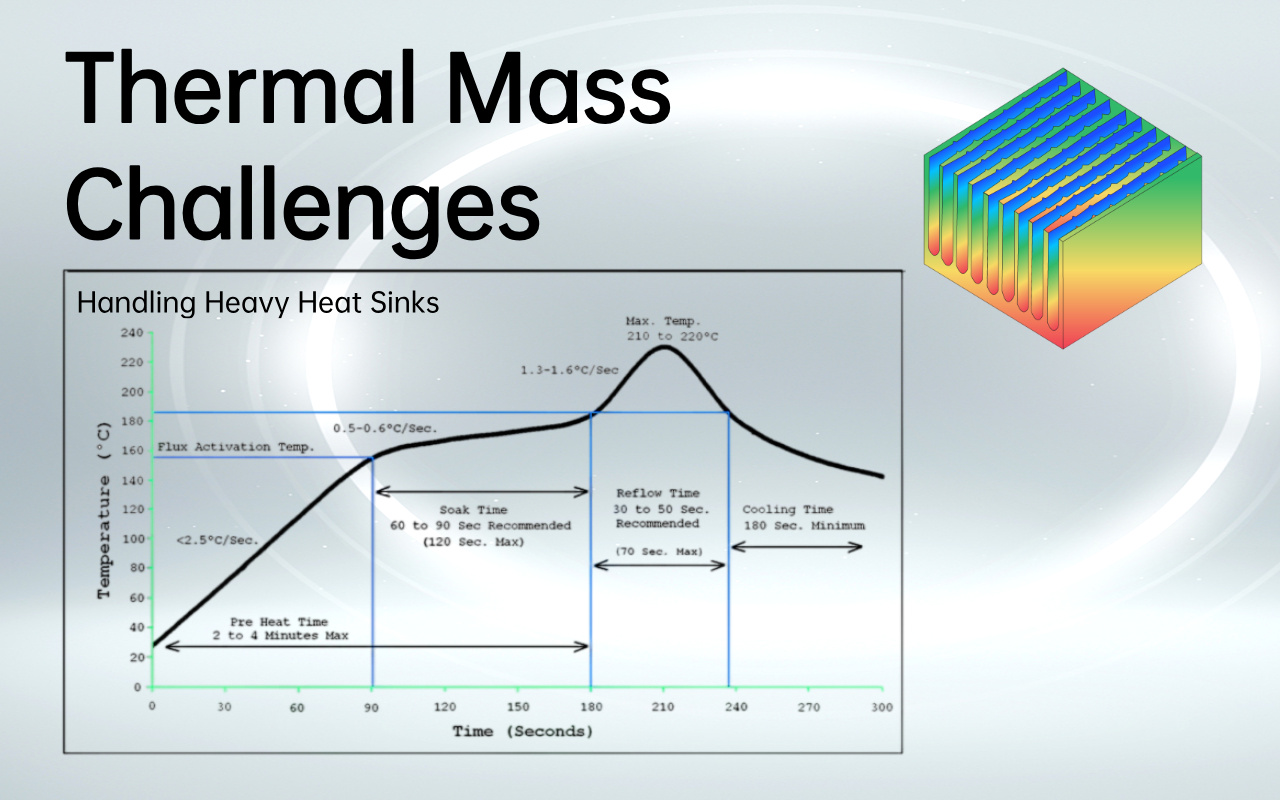

U těžkých chladičů prodlužujeme fázi předehřívání a namáčení (typicky 120–180 sekund), abychom zajistili, že se celá hmota před přetavením stabilizuje. Poté se aplikuje řízená rampa na maximální teplotu 245–260 °C. Tento postupný proces umožňuje chladiči dosáhnout rovnoměrného rozložení teploty bez tepelného namáhání. Více termočlánků umístěných na chladiči potvrzuje rovnoměrnost teploty a zajišťuje nejvyšší kvalitu pájených spojů před uvolněním produktu do výroby.
Při optimalizaci profilů pro přesné sestavy chladičů upřednostňujeme mělký náběh (1–1,5 °C/s) a krátkou dobu likvidu (60–90 sekund), abychom zabránili tepelným šokům citlivých součástí. Navíc používáme řízené chlazení pro vytvoření jemnozrnné struktury v pájených spojích, což zajišťuje spolehlivost a dlouhodobý výkon. Přesné nastavení teplotních křivek umožňuje optimální pájení bez narušení integrity materiálu chladiče.
Standardní pece mají obvykle 6–8 zón a kolejové dopravníky optimalizované pro lehké PCB. 10kg chladič má obrovskou tepelnou setrvačnost, takže nedostatečné zóny způsobují velké teplotní gradienty – některé oblasti nikdy nedosáhnou přetečení, zatímco jiné se přehřívají. Kolejnice se také deformují pod tíhou, vychylují výrobek a riskují poškození. Pece na míru to řeší 10+ zónami pro postupný, rovnoměrný ohřev a celonosnými síťovými pásy, které unesou těžká zatížení bez ohýbání.
Pro chladiče základnové stanice třídy 5G o hmotnosti 5–10 kg doporučujeme minimálně 10–12 zón, přičemž 24 zón je ideální pro nejnáročnější požadavky na jednotnost. Extra zóny umožňují prodlouženou dobu namáčení, aby se vyrovnala teplota napříč tlustými základnami a hustými žebry, zabraňovala vzniku dutin a zajistila, že každé rozhraní pájky bude plně smáčené. Méně zón vytváří agresivní rampy, které vytvářejí horká/chladná místa a zvyšují riziko defektů.
Pásy z čisté síťoviny poskytují 100% podporu spodní strany, rovnoměrně rozkládají váhu a zabraňují prohýbání nebo deformaci těžkých sestav během zahřívání. Kolejnice drží pouze okraje, takže těžká břemena ohýbají kolejnici nebo způsobují pokles středu, což vede k vychýlení a možnému poškození desky/trouby. Síťové pásy také zjednodušují čištění a umožňují zpracování pokřivených nebo nepravidelných přípravků běžných při výrobě chladičů.
Ano – moderní zakázkové pece jsou vybaveny úložištěm receptur pro desítky profilů, rychlou změnou nastavení dopravníku a monitorováním v reálném čase. Operátoři vybírají vhodný profil (těžký chladič vs. přesný 5G modul) na HMI a nezávislé zónové řízení a schopnost dusíku zajišťují opakovatelnost napříč typy produktů, aniž by byla ohrožena kvalita nebo propustnost.
