Běžné vady detekované inspekčním zařízením AOI v SMT a jak se jim vyhnout

Máte mnoho problémů v technologii povrchové montáže. Vady SMT jsou velkým problémem. Inspekční zařízení AOI vám pomůže najít problémy s pájení. Patří mezi ně nestačí pájecí, pájkové mosty a otevřené klouby. Stroje AOI také najdou chyby komponenty SMT. Tyto chyby chybí, nesprávné, navíc nebo křivé části. Používáte AOI ke kontrole povrchových vad. Rovněž kontroluje problémy s polaritou nebo orientací v SMT. Automatizovaná optická kontrola pomáhá při kontrole kvality v každém kroku SMT. Stroje AOI pomáhají výnosu SMT tím, že naleznou vady brzy. Důvěřujete systému inspekčních zařízení AOI pro kvalitu SMT. Systém inspekce a systém optické inspekce zlepšují výrobu SMT pomocí strojů AOI.

Klíčové s sebou

· Stroje AOI mohou rychle zjistit defekty SMT. Najdou věci jako pájkové mosty, chybějící části a špatné umístění. To pomáhá zlepšit desky.

· Před inspekcí můžete zastavit mnoho vad. Ovládejte pájecí pasta, umístění a nastavení reflow.

· Udržujte zařízení AOI čisté a často jej kontrolujte. To zajišťuje, že inspekce jsou správné a méně vad je chybět.

· Změňte citlivost AOI, abyste získali méně falešných poplachů. To pomáhá pracovníkům soustředit se na skutečné problémy a šetří čas.

· Pomocí AOI po reflow naleznete skryté defekty brzy. Tím se zastaví špatné desky v přechodu na zákazníky.

Běžné vady SMT detekované inspekčním zařízením AOI

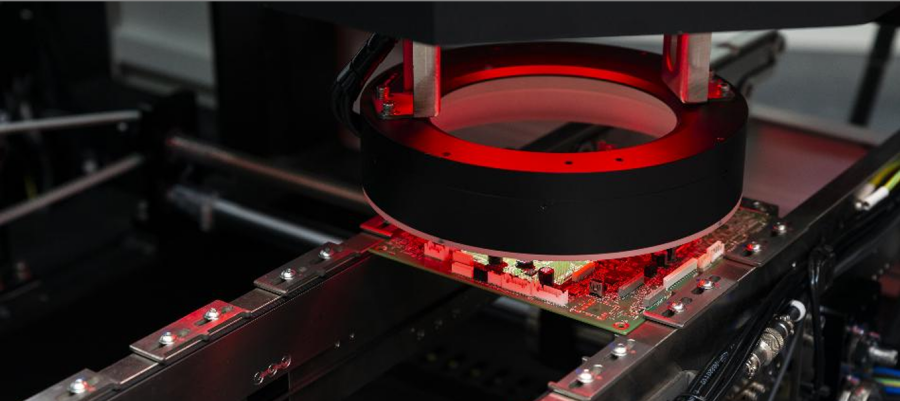

Automatizovaná optická kontrola je velmi důležitá v technologii povrchové montáže. Používáte stroje AOI k nalezení problémů na začátku procesu SMT. Inspekční zařízení AOI má kamery a inteligentní software pro zjištění vad. To vám pomůže vyřešit problémy dříve, než poškodí kvalitu nebo výnos. Zde jsou hlavní typy defektů, které mohou stroje AOI najít.

Pájecí vady

Defekty pájení jsou běžné v technologii povrchové montáže. Často je vidíte během inspekce pájecího kloubu. Stroje AOI vám pomohou najít je rychle. Zde jsou hlavní pájecí vady:

· Pájecí přemostění : Stává se to, když se pájka připojí k dvěma nebo více polštářům. Přemostění může vyrobit zkratky. Inspekční zařízení AOI najde přemostění kontrolou prostorů mezi vodiči a polštářky.

· Nedostatečné pájecí klouby : Tato vada znamená, že na kloubu není dostatek pájky. Může navázat slabé spojení. Stroje AOI se dívají na množství a tvar pájky, aby to našli.

· Nepřimený : To znamená, že se pájka nedrží na podložku ani olovo. Možná uvidíte matná nebo drsná místa. Automatizovaná optická kontrola je ukazuje kontrolou dobrého pokrytí pájecí.

· Tombstoning : To se stane, když jeden konec části zvedne podložku během reflow. Stroje AOI nacházejí náhrobku při pohledu na výšku a místo každé části.

· Pájecí baling : Malé pájky se objevují poblíž kloubů. To může způsobit přemostění nebo jiné problémy. Systémy AOI najdou pájecí koule rozhlédnutím kolem každé podložky.

Tip: Můžete snížit pájecí vady ovládáním pájecího tisku a nastavení reflow.

Vady umístění komponenty

Vady umístění součástí mohou poškodit kvalitu SMT a způsobit problémy. AOI stroje používají k nalezení těchto vad čisté kamery. Tyto problémy můžete vidět hned po umístění dílů.

· Chybějící komponenty : Někdy není část na desce umístěna. Inspekční zařízení AOI kontroluje každé místo, aby se ujistilo, že jsou tam všechny části.

· MYSLUSS : To znamená, že část není na správném místě. I malý tah může způsobit potíže. Stroje AOI kontrolují skutečné pozice proti designu.

· Špatná komponenta : Můžete vidět část se nesprávnou hodnotou nebo typem. Automatizovaná optická kontrola čte štítky a kontroluje účet materiálů.

· Extra komponenty : Někdy se na desku položí další díly. Systémy AOI je najdou tak, že rozvržení odpovídají návrhu.

· Zkosené nebo otočené části : Díly mohou být pokřivené nebo otočeny. Stroje AOI kontrolují úhly a řádky, aby tyto problémy našly.

Poznámka: Dobré umístění vám pomůže zastavit přemostění a další pozdější vady.

Povrchové a rozměrové vady

Povrchové vady a problémy s velikostí mohou ublížit, jak věci fungují a vypadají. Stroje AOI jsou skvělé v hledání je v SMT.

· Povrchové vady : Můžete vidět škrábance, skvrny nebo věci, které by neměly být na desce. Inspekční zařízení AOI hledá na povrchu něco zvláštního.

· Poškození podložky : Položky, které jsou rozbité nebo zvednuty, mohou vytvářet otevřené obvody. Systémy AOI kontrolujte tvar a výšku podložky.

· Pájné stříkanky : Malé kapky pájky mohou přistát na desce. To může způsobit přemostění nebo zkratky. Stroje AOI je najdou hledáním lesklých míst mimo pájecí klouby.

· Rozměrové chyby : Nesprávné rozestupy nebo velikost podložky mohou při stavbě způsobit problémy. Stroje AOI měří vzdálenosti a zkontrolujte je s designem.

Povrchové vady mohou ublížit jak dobře, a jak vypadají. Měli byste je opravit brzy.

Problémy polarity a orientace

Problémy s polaritou a orientací mohou způsobit velké problémy v technologii povrchové montáže. Stroje AOI vám pomáhají vyhnout se těmto chybám.

· Chyby polarity : Některé části, jako jsou diody a kondenzátory, musí čelit určitým způsobem. Inspekční zařízení AOI kontroluje správné značení a směr.

· Nesprávná orientace : Pokud je část otočena nebo převrácena, nemusí to fungovat. Stroje AOI kontrolují skutečný směr proti designu.

· Tombstoning : Tato vada se zde také hodí, protože mění místo a směr části. Systémy AOI nacházejí náhrobku kontrolou zvednutých konců.

· Přemostění kvůli orientaci : nesprávný směr může způsobit, že vodiče způsobuje přemostění. Stroje AOI je najdou kontrolou olověných pozic.

Automatizované zjištění problémů s polaritou a orientací vám pomůže udržet vysokou kvalitu SMT.

K nalezení a studiu vad v každém kroku můžete použít inspekční zařízení AOI. Stroje AOI vám poskytují rychlé, důvěryhodné kontroly a pomohou vám zachytit problémy, než osloví zákazníky. Pomocí AOI vylepšujete svůj systém a zvyšujete kvalitu technologického procesu povrchu.

Příčiny a prevence vad SMT

Ovládání tisku pájky

Během pájkového tisku musíte tento proces ovládat. Pokud šablona není seřazena, můžete získat vady. Použití nesprávné tloušťky pasty může také způsobit problémy. Mezi tyto problémy patří přemostění, nedostatek pájky nebo otevřené klouby. Stroje AOI vám pomohou tyto problémy najít brzy. Měli byste udržovat šablonu čistou a používat správný tlak. Zkontrolujte pastu často pomocí AOI, abyste udrželi kvalitu vysokou. Stabilní místnost a sledování vlhkosti pomáhají snižovat vady.

Tip: Vždy zkontrolujte množství a tvar pájecí pasty pomocí strojů AOI pro zastavení vad.

Přesnost umístění komponenty

Umístění dílů na správné místo zastaví mnoho problémů. Pokud položíte díly na nesprávné místo, můžete získat náhrobku nebo přemostění. Mohli byste také chybět díly. Stroje AOI zkontrolujte, zda jsou součásti na správném místě před reflowem. Měli byste často kontrolovat stroje na místo. Po umístění dílů použijte AOI, abyste se ujistili, že odpovídají designu. Dobrá kontrola zde způsobuje, že váš systém funguje lépe.

· Použijte světové značky, abyste pomohli umístit díly správně.

· Naučte pracovníky, aby zpracovávali díly s péčí.

Optimalizace pájení reflow

Pokud během reflow nekontrolujete teplo, můžete získat defekty. Příliš mnoho tepla může způsobit pájecí koule nebo zranit polštářky. Nedostatek tepla může způsobit nemota nebo studené klouby. Stroje AOI kontrolují pájené klouby po reflow a pomohou vám najít tyto problémy. Nastavte správné teplo pro každý typ desky. Zkontrolujte a změňte nastavení často, abyste udrželi vysokou kvalitu a zastavili vady.

Údržba PCB a AOI

Musíte udržovat počítače PCB a AOI čisté a dobře fungovat. Špinavé desky nebo staré kamery AOI mohou chybět problémy. Čistěte a často je zkontrolujte, abyste našli více vad. Plánujte zkontrolovat a opravit stroje AOI podle plánu. To udržuje vaše šeky silné a pomůže vám získat dobrou kvalitu. Péče o stroje AOI jim také pomáhá vydržet déle a udržuje váš proces pod kontrolou.

Poznámka: Udržování strojů AOI je důležité pro hledání a zastavení vad.

Osvědčené postupy AOI při automatizované optické kontrole

AOI programování a kalibrace

Musíte pečlivě nastavit automatizované systémy optické inspekce. Dobré programování pomáhá strojům AOI najít vady rychle a dobře. Musíte ukázat systému, jak vypadá dobrá deska. Pro každou část použijte jasné obrázky a správná data. Kalibrace strojů AOI často, takže výsledky zůstávají stejné. Zkontrolujte zaostření světla a kamery před každou směnou. To vám pomůže zachytit problémy brzy. Pokud změníte návrh desky, aktualizujte také program AOI. To udržuje vaši inspekci odpovídající vaší výrobě.

Tip: Kalibrace strojů AOI často pomáhá najít více vad a udržuje vaši kvalitu vysokou.

Snižování falešných poplachů

Falešné poplachy zpomalují vaši práci a ztrácí čas. Chcete, aby stroje AOI našly skutečné problémy, ne chyby. Změňte citlivost automatizovaných systémů optické kontroly pro typ desky. Použijte testovací běhy a nastavte nejlepší limity inspekce. Podívejte se na označené vady s vaším týmem a zjistěte, co způsobuje falešné poplachy. Program AOI můžete upravit tak, aby ignoroval neškodné značky nebo stíny. To vám pomůže soustředit se na skutečné problémy a zlepšit vaši inspekci.

Inspekce po reflow AOI

Po reflow byste měli vždy používat automatizovanou optickou kontrolu. To umožňuje strojům AOI najít vady z pájení. Kontroly kontroly po odrazu pro pájecí mosty, náhrobky a další skryté problémy. Problémy najdete dříve, než se desky přesunou k dalšímu kroku. To udržuje vaši kvalitu vysokou a zastavuje špatné desky v oslovení zákazníků. Pro nejlepší výsledky použijte automatizovanou optickou kontrolu s manuálními kontrolami. Stroje AOI jsou rychlé, ale některé problémy potřebují lidské oko.

Poznámka: Automatizovaná optická kontrola funguje nejlépe při použití při důležitých krocích ve vašem procesu.

Musíte si pamatovat, že stroje AOI mají limity. Některé problémy nemusí být nalezeny. K pokrytí všech rizik použijte další inspekční nástroje, jako jsou rentgenové nebo ruční kontroly. To vám dává nejlepší kvalitu a udržuje vaši produkci silnou.

Používáte stroje AOI k nalezení vad v každém kroku SMT. Tyto stroje vám pomáhají vidět problémy s pájení, jako je přemostění pájky a náhrobky. Také najdou dost pájeného a nehroužského. Automatizované kontroly a při pohledu na pájecí klouby často zlepšují práci. Měli byste použít stroje AOI ke kontrole povrchových vad a nesprávných částí. Udržujte svůj inspekční systém a stroje AOI dobře fungující pro dobrou kvalitu.

Než začnou a sledujte váš proces , zastavte problémy . Používání strojů AOI vám často pomáhá získat lepší desky s méně chybami.

FAQ

Jaké typy defektů mohou stroje AOI detekovat ve výrobě SMT?

Stroje AOI mohou najít mnoho druhů problémů. Zjistí pájecí defekty, jako je přemostění pájky a náhrobky. Také najdou dost pájeného a nehroužského. Stroje AOI vám pomohou zjistit, zda jsou části na špatném místě. Mohou také najít povrchové vady a chyby polarity. Používání AOI zlepšuje vaše kontroly kvality a pomáhá vašemu procesu.

Jak pomáhají stroje AOI zabránit přemostění pájky a dalším pájecím vadám?

Stroje AOI kontrolují pájené klouby velmi rychle. Pomáhají vám vidět přemostění pájky a ne dost pájky. Než to způsobí potíže, můžete také najít nemota. AOI vám umožní vyřešit problémy před tím, než desky půjdou ke zákazníkům. To vám pomůže studovat vady a udržovat inspekční systém dobře.

Proč je pravidelná údržba strojů AOI důležitá?

Musíte udržovat stroje AOI v čistotě a nastavit správně. Pravidelná péče pomáhá strojům AOI najít vady správným způsobem. Čisté a kontrolované stroje AOI nenechávají povrchové vady ani nesprávně umístěné části. To udržuje vaše kontroly kvality silné a váš inspekční systém funguje dobře.

Mohou stroje AOI snížit falešné poplachy během detekce vad?

Ano, stroje AOI mohou pomoci snížit falešné poplachy. Pro každý typ desky můžete změnit nastavení AOI. To vám pomůže vidět skutečné pájení a povrchové vady. Ušetříte čas a zlepšujete svůj proces tím, že najdete skutečné problémy.

Jaká je role strojů AOI při preventivním působení a řízení procesů?

Stroje AOI vám pomohou zastavit problémy před růstem. Rychle najdou vady a okamžitě vám umožní studovat. AOI vám pomáhá kontrolovat pájení, umístění a povrchové vady. Dobrá kontrola procesů znamená lepší kvalitu a méně problémů ve výrobě.
