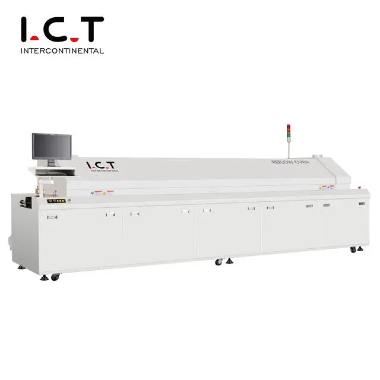

Trouba Lyra Reflow je měkké pájení, které realizuje mechanické a elektrické spojení mezi pájenými konci součástek pro povrchovou montáž nebo kolíky a destičkami s tištěnými deskami přetavením pájecí pasty předem distribuované na destičkách tištěných desek.Lyra Reflow Oven je rozdělena celkem do čtyř teplotních zón: předehřívací zóna;topná zóna;zóna tavného svařování;chladící zóna.Promluvme si o principu fungování těchto čtyř teplotních zón.
Toto je seznam obsahu:
l Jaký je princip funkce předehřívací zóny Lyra Reflow Oven?
l Jaký je princip fungování izolační zóny Lyra Reflow Oven?
l Jaký je princip činnosti svařovací zóny Lyra Reflow Oven?
l Jaký je princip fungování chladicí zóny Lyra Reflow Oven?
Předehřátím se aktivuje pájecí pasta a zabrání se rychlému zahřátí na vysokou teplotu během ponoření do cínu, což je zahřívání, které způsobuje poškození dílů.Cílem Trouba Lyra Reflow je ohřát desku plošných spojů na pokojovou teplotu co nejdříve, ale rychlost ohřevu musí být řízena ve vhodném rozsahu.Pokud je příliš rychlý, dojde k tepelnému šoku a může dojít k poškození obvodové desky a součástí.Pokud je příliš pomalý, rozpouštědlo se dostatečně neodpaří.Ovlivňuje kvalitu svařování Lyra Reflow Oven.V důsledku vyšší rychlosti ohřevu je teplotní rozdíl v přetavovací peci na zadním stupni teplotní zóny Lyra Reflow Oven poměrně velký.
Hlavním účelem Trouba Lyra Reflow Fáze uchování tepla má stabilizovat teplotu každého prvku v peci Lyra Reflow Oven a minimalizovat teplotní rozdíl.Věnujte této oblasti dostatek času, aby se teplota větší součásti vyrovnala menší součásti a aby se tavidlo v pájecí pastě Lyra Reflow Oven zcela odpařilo.Na konci sekce uchování tepla se působením tavidla odstraní oxidy na podložkách, pájecích kuličkách a kolících součástek a také se vyrovná teplota celé desky plošných spojů.Je třeba poznamenat, že všechny komponenty na SMA by měly mít na konci této sekce stejnou teplotu, jinak vstup do reflow sekce způsobí různé špatné pájecí jevy kvůli nerovnoměrné teplotě každé části.
Když PCB vstoupí do zóny přetavení, teplota rychle vzroste, takže pájecí pasta dosáhne roztaveného stavu.V této oblasti je teplota ohřívače nastavena vysoko, takže teplota součásti rychle stoupá na maximální teplotu.Pokud je špičková teplota Trouba Lyra Reflow je příliš nízká, lze snadno vytvářet studené spoje a nedostatečné smáčení;pokud je Lyra Reflow Oven příliš vysoká, substrát z epoxidové pryskyřice a plastová část budou náchylné ke koksování a delaminaci a vytvoří se nadměrné eutektické kovové sloučeniny a způsobí křehkost.Bod svařování ovlivňuje pevnost svařování.Ve svařovací oblasti Lyra Reflow Oven věnujte zvláštní pozornost tomu, aby doba přetavení nebyla příliš dlouhá, aby nedošlo k poškození pece Lyra Reflow Oven, může to také způsobit špatnou funkci elektronických součástek nebo způsobit poškození desky plošných spojů. popálení a další nepříznivé účinky.
V této fázi je teplota Trouba Lyra Reflow se ochladí pod teplotu pevné fáze, aby ztuhly pájené spoje.Rychlost ochlazování ovlivní pevnost pájených spojů.Pokud je rychlost ochlazování příliš pomalá, budou se vytvářet nadměrné eutektické kovové sloučeniny.V místě svařování je náchylná k výskytu velké struktury zrn, což snižuje pevnost bodu svařování.Rychlost chlazení chladicí zóny je obecně asi 4 ℃/S a je nutné ji ochladit pouze na 75 ℃.
