Vyložení nakladače PCB SMT
I.C.T
| Množství: | |
|---|---|

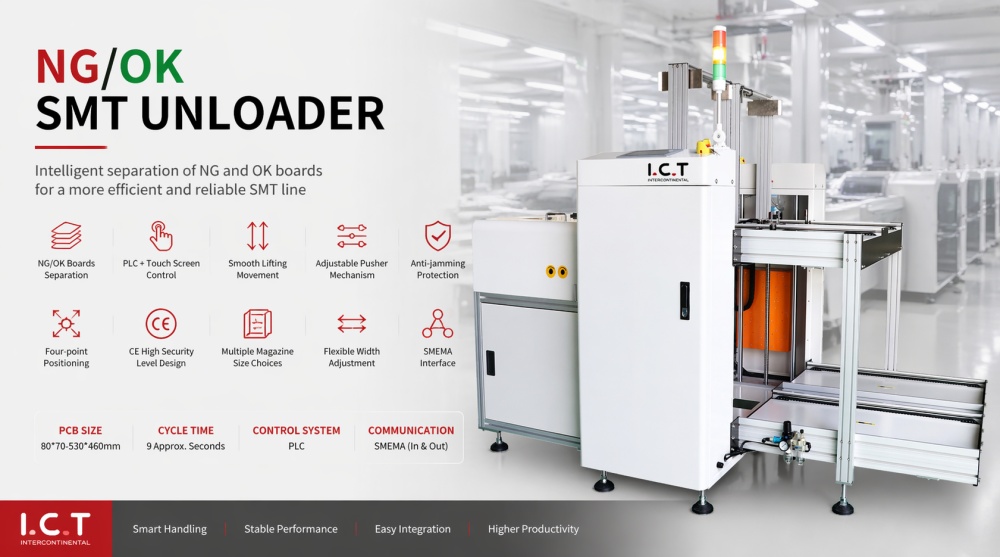

| Ng/ok Vykladač zásobníků pro SMT linky
Při výrobě SMT je efektivní manipulace s hotovými DPS stejně důležitá jako samotná montáž. Ng/ok Magazine Unloader SMT je vyvinut pro řízení procesu vykládání po fázi kontroly nebo pájení. Automaticky odděluje propustné a neúspěšné desky a ukládá je do určených zásobníků. S nastavitelnou šířkou kolejnice a konzistentní přepravní rychlostí podporuje různé velikosti PCB, aniž by narušil rytmus výroby. Je navržen pro stabilní provoz a funguje jako spolehlivý spojovací bod mezi kontrolním zařízením a navazujícími procesy a pomáhá udržovat stabilní a organizovaný tok výroby.
| Podrobné vlastnosti produktu
Po kontrolních fázích, jako je AOI, ruční manipulace s deskami NG a OK často zpomaluje výrobu. Tento stroj odstraňuje toto úzké hrdlo automatickým nasměrováním průchodových a neúspěšných PCB do samostatných zásobníků. Proces je stabilní a opakovatelný a zajišťuje konzistentní přesnost třídění. Snížením lidských zásahů také snižuje možnost špatného umístění nebo míchání desek, což přímo podporuje lepší kontrolu kvality v celé řadě SMT.
Výrobní linky se jen zřídka zabývají jedním typem desky. Proto je zásadní nastavitelná šířka kolejnice a nastavení sklonu. Ng/ok Magazine Unloader SMT umožňuje operátorům rychle se přizpůsobit různým velikostem PCB bez složitého nastavování. Ať už jde o malé řídicí desky nebo větší panely, stroj zachovává hladký přenos a vyrovnání, což pomáhá výrobě zůstat flexibilní, aniž by byla obětována stabilita.
Nestabilní přenos PCB může přerušit celý proces SMT. Tento vykladač zajišťuje hladký a kontrolovaný pohyb z dopravníku na stohování zásobníků. S každou deskou se zachází opatrně, aby nedošlo k jejímu poškození nebo vychýlení. Systém ukládání časopisů udržuje desky organizované a připravené na další proces, díky čemuž jsou následné operace předvídatelnější a efektivnější.
V reálných výrobních prostředích musí zařízení běžet dlouhé hodiny bez přerušení. Tento stroj je postaven s ohledem na tuto realitu. Jeho struktura podporuje stabilní dlouhodobý provoz, zatímco řídicí systém zajišťuje konzistentní výkon. Snížené nároky na údržbu a spolehlivé řízení pohybu pomáhají udržet výrobní linku v chodu bez zbytečných zastávek.
LED inspekční světla, kovové řetězové dopravníky a ventilátory ionizátoru jsou připraveny. Automatické šířkové motory a segmentové řízení dopravy zvládají speciální požadavky. Každá možnost je plně otestována. Tyto možnosti umožňují, aby se zásobník zásobníků smt mini PCB přesně přizpůsobil jakémukoli rozvržení SMT.
| Specifikace
| Specifikace | Model HNU250 | Model HNU330 | Model HNU390 | Model HNU460 |
|---|---|---|---|---|
| Rozměr (mm) | 178014501680 | 206516301680 | 266017601680 | 266019501680 |
| Velikost PCB (mm) | 8070330*250 | 8070445*330 | 8070530*390 | 8070530*460 |
| Velikost stojanu (mm) | 355320563 | 460400563 | 535460570 | 535530570 |
| Tloušťka PCB | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-5,0 mm |
| Hmotnost PCB | ≤ 2,0 kg | ≤ 2,0 kg | ≤ 2,0 kg | ≤ 2,0 kg |
| Výška součásti PCB | ±15 mm | ±15 mm | ±15 mm | ±15 mm |
| Časový zdroj PCB | Sekundy 9 Přibl. nebo Specifikujte | Sekundy 9 Přibl. nebo Specifikujte | Sekundy 9 Přibl. nebo Specifikujte | Sekundy 9 Přibl. nebo Specifikujte |
| Indexování hřiště | 10.20.30.40.50 mm nebo Specifikujte | 10.20.30.40.50 mm nebo Specifikujte | 10.20.30.40.50 mm nebo Specifikujte | 10.20.30.40.50 mm nebo Specifikujte |
| Řídicí systém | Plc | Plc | Plc | Plc |
| Moc | Max 300VA | Max 300VA | Max 300VA | Max 300VA |
| Přívod vzduchu | 4-6bar, 10ltr/min | 4-6bar, 10ltr/min | 4-6bar, 10ltr/min | 4-6bar, 10ltr/min |
| Výška transportu | 910±30 mm (nebo specifikováno zákazníkem) | 910±30 mm (nebo specifikováno zákazníkem) | 910±30 mm (nebo specifikováno zákazníkem) | 910±30 mm (nebo specifikováno zákazníkem) |
| Transportní pás | 3,8mm antistatický plochý řemen | 3,8mm antistatický plochý řemen | 3,8mm antistatický plochý řemen | 3,8mm antistatický plochý řemen |
| Napájení | 1 pH AC 220V 50/60Hz (možnost: 110V až 380V) | 1 pH AC 220V 50/60Hz (možnost: 110V až 380V) | 1 pH AC 220V 50/60Hz (možnost: 110V až 380V) | 1 pH AC 220V 50/60Hz (možnost: 110V až 380V) |
| Hmotnost | 360 kg | 380 kg | 420 kg | 460 kg |
| Volba | Zásobník dvou velikostí, automatické nastavení šířky, systém MES | |||
* IKT stále pracuje na kvalitě a výkonu, specifikacích a vzhledu může být bez zvláštního upozornění aktualizováno.
