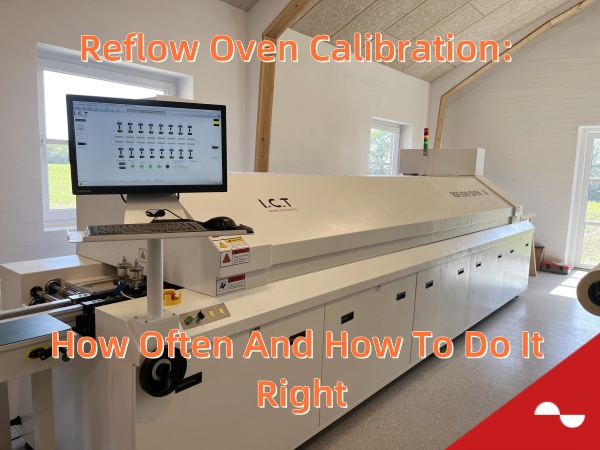

Kalibrace kalibrace trouby Refrow: Jak často a jak to udělat správně

Měli byste provést kalibraci trouby reflow v konkrétních intervalech . Zkontrolujte profil každý týden a kalibraci označte často, protože se považuje za osvědčený postup. Udržování písemného rozvrhu vám pomůže ovládat každý krok reflow, snižovat chyby pájení a pomáhat při sledování a audity. Pravidelná kalibrace pece Reflow zajišťuje, že váš proces reflow zůstává v přísných pokynech, což má za následek vyšší kvalitní produkty, které trvají déle. Vždy se poraďte s dodavatelem reflow trouby ohledně rady - mohou poskytnout tipy přizpůsobené vašim výrobním potřebám.

Klíčové s sebou

· Zkontrolujte každý týden svůj profil trouby Reflow. To vám pomůže najít malé změny brzy. Udržuje také pájecí klouby silné. - Používejte vícekanálové tepelné profilery s termočlánky. Tyto nástroje vám poskytují správné údaje o teplotě na vašich deskách. - Kalibrujte teplotní zóny, proudění vzduchu a rychlost dopravníku. To zajišťuje, že zahřívání je rovnoměrné a zastavuje vady. - Mějte dobré záznamy o všech kalibračních a údržbách. To vám pomůže absolvovat audity a zlepšit kvalitu. - Postupujte podle pravidelného plánu údržby. Tím se zastaví problémy a pomáhá vaší reflowové troubě vydržet déle.

Proč záleží na kalibraci kalibrace trouby

Kvalita pájky

Potřebujete, aby byla vaše reflow trouba nastavena na to, aby vytvořila silné pájecí klouby. Pokud kalibraci často nekontrolujete, vaše desky mohou mít problémy. Některé běžné problémy jsou:

· Selhání topení může způsobit, že teplota stoupá nahoru a dolů. To může nechat pájky nedokončené nebo spálit části.

· Drift kalibrace dopravníku může věci zahřát špatně. To může způsobit prasknutí pájky nebo částí.

· Problémy s proudem vzduchu mohou způsobit nerovnoměrné teplo. To může vést k pájecím míčkům, otevřeným skvrnám nebo příliš mnoho pájky.

· Poruchy chladicího systému mohou věci ochladit příliš rychle nebo nerovnoměrně. To může způsobit oloupání trhlin, šoku nebo vrstev.

· Dopravní díly se mohou nosit a více zahřívat některé oblasti. To může způsobit více pájených problémů.

Tyto problémy můžete zastavit kontrolou profilu reflow každý týden . To pomáhá vašemu procesu pájení dělat lepší sestavy PCB s menším počtem chyb.

Spolehlivost procesu

Otčena, která je nastavena správně, funguje stejně. Nedostanete se horkými nebo studenými skvrnami , která mohou ublížit dílům. Dobrá kalibrace udržuje teplotu bezpečné pro vaše díly. To vám pomůže udělat více dobrých desek a méně plýtvat. Nemusíte opravit tolik chyb. Udržování profilu stabilní vám pomůže vytvořit silné pájecí klouby. Tyto klouby vydrží teplem a stresem.

Tip: Pomocí speciálních nástrojů sledujte každou zónu trouby a v případě potřeby změňte nastavení. To pomáhá vaší linii SMT zůstat dobrý a stabilní.

Dodržování

Musíte dodržovat pravidla, která říkají, že musíte vést záznamy o kalibraci a tepelném profilování. Standardy IPC, ISO 14971 a skupiny jako FDA, FCC a UL chtějí, abyste tyto záznamy povedli. Tyto záznamy vám pomohou sledovat problémy a zlepšit se. Dobré záznamy také zesílí váš kvalitní program a pomáhá vám projít audity.

Pravidelný plán kalibrace

Kalibrační frekvence

Musíte vytvořit pravidelný plán kalibrace. To udržuje váš proces reflow stabilní a spolehlivý . Zkontrolujte teplotní profil každý týden. Použijte kontrolní grafy k nalezení problémů včas. Když hodně zkontrolujete svou troubu, rychle zachytíte malé změny. To pomáhá vašim pájecím kloubům zůstat silné. Vaše desky budou pokaždé stejné.

Jak často kalibrujete, závisí na několika věcech:

· Požadavky na produkt : Pokud děláte lékařské nebo letecké díly, kalibrace častěji . Některé pracovní místa potřebují kalibraci každých šest měsíců. Pokud vaše produkty nejsou tak kritické, můžete počkat až 18 měsíců.

· Použití trouby : Pokud používáte svou reflow troubu po celý den, zkontrolujte ji častěji. Pokud ji používáte méně, můžete počkat déle.

· Stabilita procesu : Pokud vaše trouba udržuje nastavení dobře, můžete počkat déle. Pokud vidíte velké změny, kalibrujte dříve.

· Pokyny pro výrobce : Vždy si přečtěte manuál trouby. Většina výrobců říká, že se kalibruje jednou ročně.

· Objem výroby : Pokud vytvoříte spoustu desek, kalibrujte častěji. Více desek znamená více opotřebení a více driftu.

Tip: Každý týden zkontrolujte tepelný profil. Zkontrolujte rychlost dopravníku každý den. Pro dopravník použijte pravítko a stopky. Tento snadný krok může zastavit velké problémy.

Zde je tabulka, která ukazuje, co ovlivňuje kalibrační frekvenci :

Chcete -li měli byste použít sledovat kalibraci kalibrace reflow trouby, SPC vám umožňuje zaznamenávat teplotní profily s mnoha termočlánky. Můžete vidět trendy v maximální teplotě, namočení a čas reflow. To vám pomůže spatřit drift a udržet váš proces stabilní. statistické řízení procesů (SPC) . Automatizované systémy mohou tato čísla mapovat v reálném čase . Varují vás, pokud je něco špatného, takže jej můžete opravit, než dostanete vady.

Je nutná kalibrace značek

Musíte hledat podepsání, že vaše reflow pec potřebuje kalibraci. Zde jsou nejběžnější znaky:

1. Vidíte drift teploty nebo nerovnoměrné teplo nad ± 5 ° C.

2. trouba nesleduje nastavenou teplotní profil.

3. řídicí systém je nestabilní nebo ukazuje velké změny.

4. Testy opakovatelnosti poskytují různé výsledky, jako je změna teplotních křivek nebo kvality pájecího kloubu.

5. Během testování plného zatížení vidíte více pájených vad nebo problémů s kvalitou.

6. Testy bez zatížení a plného zatížení ukazují různé přenos teploty nebo tepla.

7. Kontroly údržby ukazují opotřebované díly nebo nahromadění, které poškozují výkon.

Poznámka: Pokud vidíte některou z těchto značek, hned naplánujte kalibraci trouby Refrow. Pravidelná kalibrace a údržba udržujte váš proces stabilní a vaše desky spolehlivé.

Vždy pozorně sledujte svůj tepelný profil. Pokud vidíte změny, jednejte rychle. To vám pomůže zastavit nákladné vady a udržuje vaši linii běží dobře.

Kontroly profilu profilu profilu a profilu SMT Refrow

Zdroj obrázku: Pexels

Profilovací nástroje

K kontrole profilu Reflow Oven potřebujete správné nástroje. Tepelný profiler vám poskytuje přesná data o tom, jak vaše trouba zahřívá vaše desky. Odborníci v oboru doporučují vícekanálové profilery, jako je řada KIC X5 nebo Bathrive . Tyto nástroje měří teplotu na mnoha bodech na vaší desce a poskytují vám kompletní obrázek vašeho profilu SMT Refrow Oven. Měli byste používat profilery, které zvládnou vysoké teplo a opakované použití. Připojte termočlánky k testování desek na klíčových místech. Ujistěte se, že na drátech používáte reliéfní úlevu, aby se během běhu neztratili.

Profilery vám pomáhají sledovat rychlosti ramp, nasávací časy a maximální teploty . Řídicí grafy můžete použít k nalezení trendů nebo driftů ve svém profilu. Dokonce i levné dataloggery mohou pomoci, ale vícekanálové profilery vám poskytují nejlepší výsledky pro moderní elektroniku. Vždy zkontrolujte fyzickou podmínku vašich profilových desek a termočlánků, aby vaše data byla spolehlivá.

Tip: Místo skutečných výrobních desek použijte robustní nástroje profilování. To chrání vaše produkty a poskytuje vám opakovatelné výsledky.

Čas nad reflow

Klíčovou součástí vašeho profilu je Musíte se ujistit, že se pájecí pasta roztaví a namočí vodiče a podložky. Pokud je tal příliš krátký, dostanete slabé klouby. Pokud je to příliš dlouhé, riskujete poškozující části. čas nad reflow, také nazývaný čas nad Liquidus (TAL) . Většina pájkových pastvin potřebuje TAL mezi 45 a 90 sekundami , s teplotami reflow zóny od 230 ° C do 250 ° C.

Chcete -li zkontrolovat svůj profil každý týden, postupujte podle těchto kroků:

1. Připojte termočlánky k zkušební desce pomocí pájky nebo epoxidu.

2. Použijte úlevu k napětí, abyste udrželi dráty v bezpečí.

3. Umístěte termočlánky na různá místa a na různé komponenty.

4. Spusťte desku přes troubu a zaznamenejte údaje o teplotě.

5. Analyzujte tepelný profil pro rychlosti rampy, vrchol teploty a TAL.

6. Porovnejte své výsledky se specifikacemi pájecí a komponenty.

7. V případě potřeby upravte nastavení reflow a opakujte kontrolu.

Po jakékoli údržbě nebo změně receptu To udržuje váš proces stabilní a vaše desky spolehlivé. byste měli vždy ověřit svůj profil SMT Reflow Oven .

Kalibrační kroky

Teplotní zóny

Aby byl váš proces stabilní, musíte zkontrolovat každou teplotní zónu v peci Reflow. Začněte nastavením tepelného profileru s více termočlánky. Umístěte tyto senzory do různých bodů na testovací desku. Tento krok vám pomůže zjistit, zda se každá zóna zahřívá podle očekávání. Každá zóna by měla odpovídat nastavené teplotě v těsném rozsahu, obvykle ± 2 ° C. Pokud najdete zónu, která je příliš horká nebo příliš studená, upravte nastavení topení. Opakujte test, dokud všechny zóny nedosáhnou cílových teplot.

Během kalibrace reflow trouby byste měli také sledovat běžné problémy. Někdy můžete vidět problémy s tepelným profilováním , jako jsou zóny, které nedosahují správné teploty nebo příliš rychle. Tyto problémy mohou způsobit slabé pájecí klouby nebo poškození dílů. Chcete-li to opravit, vždy použijte své profilovací nástroje a zkontrolujte rychlost ramp-up, namočení a chlazení. Vyladění profilu v každé zóně vám pomůže vyhnout se vadám a udržuje vaše desky spolehlivé.

Tip: Po každé kalibraci dokumentujte nastavení a výsledky zóny. Tento záznam vám pomůže příště najít trendy a rychleji vyřešit problémy.

Proudění vzduchu a dopravník

Provol vzduchu a rychlost dopravníku hrají velkou roli v kvalitě reflow. Nerovnoměrné proudění vzduchu může způsobit horká nebo studená místa, což vede ke špatnému pájení. Musíte kalibrovat proudění vzduchu , aby se horký vzduch pohyboval rovnoměrně přes troubu. Použijte svůj tepelný profiler znovu. Připojte termočlánky k testovacímu PCB a spusťte je přes troubu. Sledujte údaje o teplotě v reálném čase. Pokud vidíte velké rozdíly mezi senzory, upravte ventilátory proudění vzduchu, dokud se teplo nerozmíří rovnoměrně.

Rychlost dopravníku řídí, jak dlouho vaše PCB zůstává v každé zóně. Pokud se dopravník pohybuje příliš rychle, deska nemusí dosáhnout správné teploty. Pokud se pohybuje příliš pomalu, mohou se části přehřát. Chcete -li kalibrovat, nastavte rychlost dopravníku a spusťte testovací PCB. Zkontrolujte tepelný profil a zjistěte, zda deska tráví dostatek času v zóně reflow. Upravte rychlost podle potřeby a opakujte test, dokud nedostanete správné výsledky.

Zde je jednoduchý postup krok za krokem pro kalibraci proudění vzduchu a dopravníku :

1. Připojte termočlánky k testovacímu PCB na klíčových skvrnách.

2. Připojte profiler k zaznamenávání údajů o teplotě.

3. Definujte svůj cílový tepelný profil.

4. Spusťte troubu a sledujte hodnoty teploty.

5. Upravte ventilátory proudění vzduchu a opravujte horká nebo studená místa.

6. Změňte rychlost dopravníku a doba kontroly v každé zóně.

7. Opakujte test, dokud neuvidíte rovnoměrné zahřívání.

8. Zkontrolujte pájecí klouby a potvrďte dobré výsledky.

Poznámka: Vždy používejte testovací PCB, které odpovídají vašim skutečným deskám. Díky tomu je vaše kalibrace přesnější a pomůže vám vyhnout se překvapení ve výrobě.

Analýza dat

Po shromažďování kalibračních dat je musíte pečlivě analyzovat. Začněte čištěním dat. Odstraňte jakékoli duplicitní nebo špatné hodnoty. Tento krok zajišťuje, že vaše výsledky jsou spolehlivé. Dále použijte svůj profiler software k vykreslení křivek teploty. Hledejte trendy, jako jsou zóny, které se zahřívají příliš pomalu nebo příliš rychle.

K dosažení ještě lepších výsledků můžete použít pokročilé metody. Někteří inženýři používají neuro-fuzzy modely nebo fuzzy asociativní paměť, aby předpovídali, jak se trouba bude chovat. Tyto nástroje vám pomáhají ovládat proces a přijímat lepší rozhodnutí. Proces analytické hierarchie (AHP) vám může pomoci porovnat různá nastavení a vybrat to nejlepší. Využívá soudnictví a kontrolu konzistence, takže víte, že vaše volba dává smysl.

Analytika dat vám také pomáhá spatřit problémy, než se zhoršují. Sledováním výsledků kalibrace v průběhu času můžete zjistit, zda se zóna začne driftovat nebo zda dopravník zpomalí. To vám umožní vyřešit problémy brzy a udržet proces reflow stabilní. Dobrá analýza dat podporuje neustálé zlepšování a pomáhá vám splňovat průmyslové standardy.

Tip: Pomocí grafů a grafů sdílejte své výsledky s týmem. Vizuální data usnadňují zjištění trendů a vysvětlení vašich zjištění.

Údržba a záznamy

Preventivní údržba

Musíte se postarat o svou reflowskou troubu , abyste to udrželi dobře. Dobrý plán údržby pomáhá zastavit náhlé problémy a udržuje kalibraci správně. Zde je několik klíčových věcí, které musíte udělat:

· Kalibrujte teplotní senzory často tak, aby se trouba zahřívala správně.

· Zkontrolujte a změňte topné prvky, abyste udrželi teplo.

· Vyčistěte komoru trouby, abyste zastavili prach a nerovnoměrné teplo.

· Postarejte se o chladicí systém, aby se díly příliš nehřety.

· Kalibrujte profily teploty často pro dobré pájení.

· Naučte pracovníky, jak používat a starat se o troubu.

· Zapište si veškerou údržbu a kalibrační práce.

Tato práce byste měli dělat podle pravidelného rozvrhu. Níže uvedená tabulka ukazuje, kdy vykonávat každou práci:

Tip: Udržování čisté trouby a na stabilním místě jí pomáhá lépe a vydrží déle.

Dokumentace

Musíte si zapisovat pokaždé, když děláte údržbu nebo kalibraci na reflow peci. Udržujte protokoly s teplotními profily, plány a veškeré změny, které provedete. Vložte kalibrační štítky přímo do trouby, abyste je mohli snadno vidět. Uložte záznamy v počítačovém systému, který se připojuje k vašemu kvalitnímu programu. To vám pomůže absolvovat audity a ukázat vám dodržování pravidel.

Pokud máte audit, musíte zobrazit protokoly, tepelné profily a inspekční poznámky . Použijte speciální kalibrační desku a uložte její data na později. Postarejte se o profilovou desku „Golden “, takže pokaždé získáte stejné výsledky. Digitální záznamy usnadňují nalezení a kontrolu vašich dat, což pomáhá udržovat váš proces stabilní.

POZNÁMKA: Pokud neuchováváte dobré záznamy, můžete selhat audity, ztratit certifikace a získat špatné pájecí klouby. Vždy udržujte své záznamy aktuální.

Často kontrolujete svůj proces SMT zlepšením procesu SMT. Pokud zkontrolujete profil každý týden, najdete problémy brzy. To pomáhá vaší troubě dobře fungovat. Péče o svou troubu a zapisování toho, co děláte, vám pomůže dosáhnout vašich kvalitních cílů.

· Kontrola profilu často udržuje teplo a najde problémy, než se zhoršují.

· Postarat se o vaši troubu a profilovou desku zastaví špatná data a slabé klouby.

· Sledování každé části profilu znamená, že získáte méně chyb a méně opravte.

· Udržet profil stabilní pomáhá vašim zařízením vydržet déle a činí zákazníci radost.

Pokud tyto věci děláte pořád, vaše pájení funguje dobře a vaše produkty jsou vždy dobré.

FAQ

Jak často byste měli zkontrolovat svůj profil trouby Reflow?

Měli byste zkontrolovat svůj profil každý týden . To vám pomůže zachytit malé změny, než způsobí velké problémy. Týdenní kontroly udržují váš proces pájení stabilní a spolehlivý.

Jaké nástroje potřebujete pro přesné měření profilu?

Potřebujete tepelný profiler s více kanály. Připojte termočlánky k testovací desce. Toto nastavení vám poskytne kompletní profil teplotních zón vaší trouby a pomůže vám spatřit jakýkoli drift.

Proč se profil v průběhu času mění?

Části uvnitř trouby se mohou opotřebovat nebo se zašpinit. To může změnit, jak se teplo pohybuje v troubě. Pravidelné kontroly profilů vám pomohou tyto změny včas najít a udržet váš proces v kontrole.

Co byste měli dělat, pokud váš profil neodpovídá cíli?

Nejprve zkontrolujte data profileru. Upravte nastavení trouby, jako je teplota zóny nebo rychlost dopravníku. Spusťte další kontrolu profilu. Opakujte, dokud váš profil neodpovídá cíli pro pájecí pastu a komponenty.

Můžete použít stejný profil pro různé desky?

Ne, neměli byste pro každou desku používat stejný profil. Každá deska má různé části a rozvržení. Chcete -li získat nejlepší výsledky, musíte vytvořit jedinečný profil pro každý nový produkt.
