V roce 2026 vyžaduje složitá montáž PCB absolutní přesnost. Pokročilé balení integrovaných obvodů a extrémní miniaturizace ponechávají nulovou rezervu pro chyby na úrovni továrny. Výrobci elektroniky čelí přísnému dilematu ohledně vybavení. Musíte si vybrat mezi vysokou hbitostí mixu a naprostou objemovou propustností, aniž byste ohrozili přesnost umístění. Moderní linky technologie povrchové montáže (SMT) nemohou obětovat kvalitu kvůli rychlosti. Toto technické hodnocení porovnává dvě přední platformy v oboru. Do hloubky analyzujeme systémy Mycronic a FUJI. Zkoumáme jejich mechanické architektury, softwarové ekosystémy a provozní kompromisy. Naučíte se, jak sladit vaši příští investici do strojního zařízení s vaším specifickým výrobním profilem. Poskytujeme užitečné informace, které vám pomohou při strategickém nákupu strojů Pick and Place Machines . Rozebíráme přesné hardwarové rozdíly, které ovlivňují denní výnosy. Získáte jasný pohled na to, co funguje ve skutečné výrobě.
Uspořádání výroby: Stroje Mycronic pick and place vynikají v prostředích s vysokým mixem a nízkým objemem (HMLV), která vyžadují rychlé změny, zatímco FUJI dominuje ve vysokorychlostních výrobních sériích s nepřetržitým objemem.
Technologické zaměření: FUJI využívá pokročilou optimalizaci umělé inteligence a prediktivní údržbu pro trvalou provozuschopnost, zatímco Mycronic spoléhá na vysoce stabilní, flexibilní software přizpůsobený pro komplexní manipulaci s materiálem.
Přesné metriky: Obě platformy podporují složité balení, ale řada NXT společnosti FUJI nabízí zdokumentované tolerance přesnosti kolem ±25 mikrometrů při extrémních rychlostech umístění.
Obsah
Miniaturizace komponent denně posouvá výrobní limity. SMT linky nyní běžně zvládají komponenty s ultrajemnou roztečí. Metrické mikročipy 0402 (imperial 01005) jsou standardem ve spotřební elektronice. Heterogenní integrace kombinuje více křemíkových matric do jednoho balení. Tyto složité balíky vyžadují extrémní přesnost umístění. Starší zařízení tyto moderní tolerance nesplňují. Pokročilé systémy vidění jsou povinné. Kamery s vysokým rozlišením kontrolují koplanaritu za chodu. Dynamická regulace síly umístění zabraňuje praskání součástí. Příliš velký tlak ničí křehké křemíkové matrice. Příliš malý tlak způsobí vytlačení pájecí pasty a její náhrobky během přetavování. Moderní Pick and Place Machines vyvažují rychlost a jemné zacházení.
Warpage substrátu představuje další obrovskou výzvu na podlaze. Tenčí desky se během agresivních profilů přetavení deformují. Umístění hlavy musí dynamicky kompenzovat topologické odchylky. Laserové snímače výšky mapují povrch desky před umístěním. Toto nastavení v reálném čase zajišťuje přesné polohování osy Z. Bez této technologie výnosy výrazně klesají. Výrobci si nemohou dovolit šrot na vysoce hodnotných sestavách. Zařízení se okamžitě přizpůsobí fyzickým změnám. Vidíme to neustále u flexibilních tištěných spojů (FPC). Stroj musí číst referenční značky přesně, i když se substrát natahuje.
Hodnocení zařízení SMT vyžaduje přísné metriky výkonu. Celková efektivita zařízení (OEE) zůstává konečným měřítkem. OEE měří dostupnost, výkon a kvalitu současně. Výtěžnost prvního průchodu (FPY) označuje stabilitu procesu. Vysoký FPY znamená méně opravárenských stanic a nižší zmetkovitost. Mean Time Between Assists (MTBA) sleduje zásahy operátora. Časté zastavování strojů ničí výrobní plány. Vysoká MTBA ukazuje na stabilní, autonomní proces. Tyto metriky měříte za skutečných výrobních podmínek.
Váš konkrétní životní cyklus produktu určuje strategii vašeho zařízení. Prototypování a představení nového produktu (NPI) vyžadují flexibilitu. Prostředí NPI čelí neustálým revizím návrhu. Inženýři potřebují rychlé programování a snadné nastavení. Hromadná výroba vyžaduje zcela jiné možnosti. Velkoobjemové linky provozují stejný produkt týdny. Snížení doby cyklu se stává primárním cílem. Milisekundy ušetřené na desce se promítají do masivních zisků výstupu.
Zde jsou základní kritéria, která musíte vyhodnotit:
Výnos prvního průchodu (FPY): Cíl nad 99 % pro standardní sestavy.
Střední doba mezi asistencemi (MTBA): Změřte, jak často musí operátoři odstraňovat ucpání podavače nebo chyby vidění.
Doba přechodu: Sledujte přesné minuty potřebné k přechodu z jednoho produktu na druhý.
Rozsah součástí: Ověřte maximální a minimální velikosti součástí, které umí osazovací hlava zvládnout bez výměny trysek.
Inženýři společnosti Mycronic navrhují platformy speciálně pro prostředí HMLV. Časté změny produktů ničí OEE na tradičních linkách. Mycronic architektura minimalizuje tyto inherentní prostoje. Stroje mají vysoce přístupné podavače. Operátoři vymění celé nastavení komponent během několika minut. Tento konstrukční návrh upřednostňuje lidskou ergonomii a rychlý přechod. Portálové systémy umožňují duální zpracování různých desek. Spouštíte jeden produkt a nastavujete další.
Prostoje mezi nesourodými šaržemi s tímto přístupem prudce klesají. Tradiční stroje vyžadují úplné zastavení linky pro ověření podavače. Systémy Mycronic ověřují komponenty během procesu přechodu. Snímače čárových kódů okamžitě propojí fyzické kotouče se softwarem. Stroj přesně ví, kde se která součást nachází. To eliminuje chyby ručního ověřování. Tovární podlahy provozující desítky unikátních sestav denně zde prosperují. Architektura mění rychlost přechodu na konkurenční výhodu. Často vidíme, že zařízení zkracují dobu nastavení z hodin na méně než patnáct minut.
Úzká místa manipulace s materiálem složitá montáž PCB. Mycronic využívá proprietární podavače Agilis. Tyto podavače postrádají pohyblivé části v mechanismu páskové jednotky. Tato jednoduchost výrazně snižuje mechanické poruchy. Operátoři vkládají pásku přímo bez navlékání. To ušetří nespočet hodin během výrobního roku. Integrované mechanismy pro řezání pásky efektivně zvládají odpad. Stroj řeže prázdnou nosnou pásku automaticky na malé přihrádky. Tím se zabrání tomu, aby zaseknutá páska zastavila výrobu.
Manipulace se součástmi zvláštního tvaru je výraznou Mycronic silou. Konektory, relé a těžké induktory jsou výzvou pro standardní vakuové trysky. Mycronic nabízí specializované chapadla pro tyto nepravidelné tvary. Systém strojového vidění snadno rozpozná nestandardní geometrie. Přesná automatizovaná manipulace snižuje požadavky na ruční montáž. Eliminujete vyhrazené stanice pro ruční vkládání. Míra zmetkovitosti klesá, protože stroj bezpečně manipuluje s křehkými díly. Zásah operátora se snižuje, což umožňuje personálu spravovat více linek. Ukládací hlavy se přizpůsobí různým výškám komponentů, aniž by kolidovaly s dříve umístěnými díly.
Stabilita softwaru definuje uživatelské prostředí Mycronic. Operační systém se vyhýbá náročným procesům na pozadí, které spotřebovávají zdroje. Zůstává jednoduchý, intuitivní a vysoce citlivý. Operátoři se v nabídkách pohybují bez hlubokého technického školení. Tato jednoduchost ostře kontrastuje s alternativami náročnými na umělou inteligenci. Software se výhradně zaměřuje na sledování materiálu a plánování úloh. Zabraňuje načtení nesprávných částí prostřednictvím přísného vynucení čárových kódů.
Možnosti offline programování zjednodušují proces NPI. Inženýři vytvářejí programy umístění na svých stolech. Importují data CAD a kusovníky přímo do softwaru. Systém virtuálně optimalizuje pořadí umístění. Neztrácíte drahocenný strojový čas programováním. Integrace správy zásob sleduje spotřebu komponent v reálném čase. Software upozorní operátory, než se cívka vyprázdní. Tento proaktivní přístup zabraňuje neočekávaným zastavením linky během kritických jízd. Software také spravuje zařízení citlivá na vlhkost (MSD) automatickým sledováním životnosti podlahy.

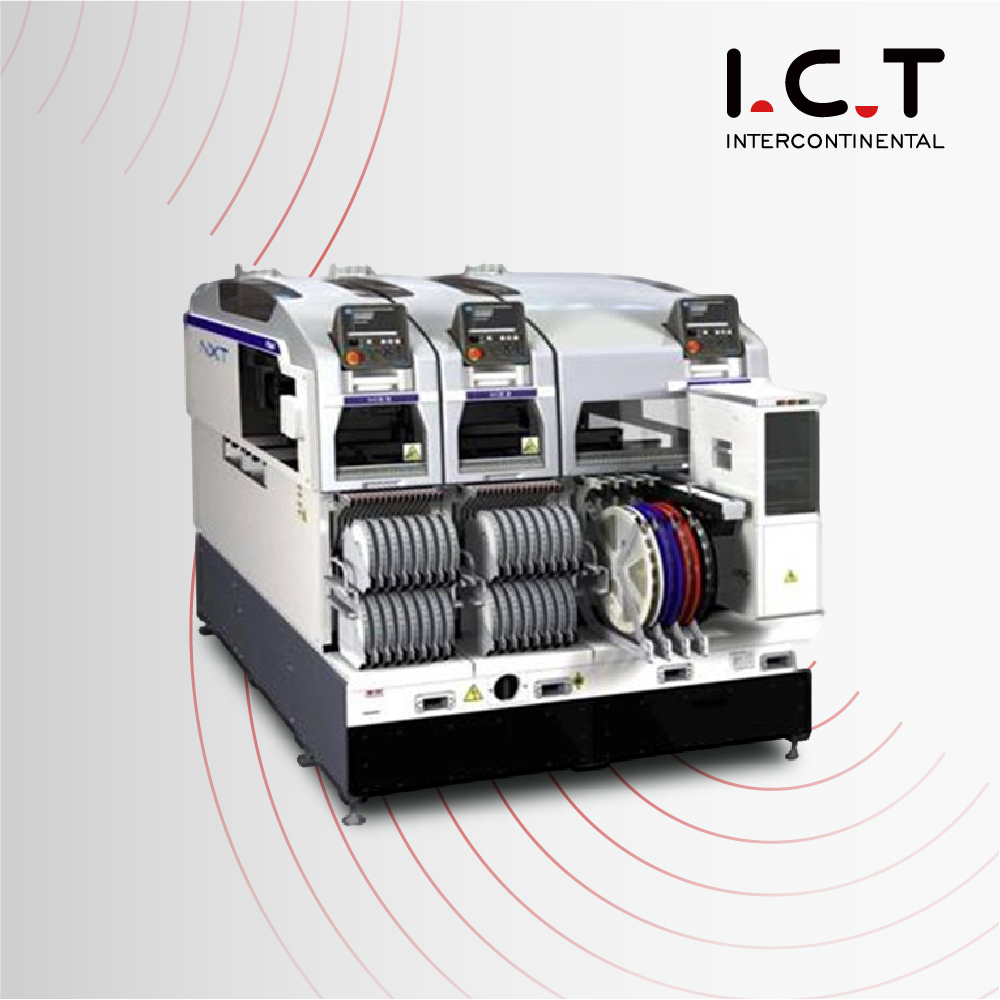

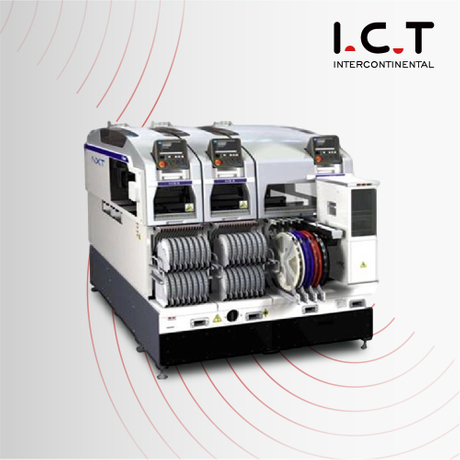

Řada FUJI NXT dominuje vysokorychlostní hromadné výrobě. Jeho architektura spoléhá na škálovatelné modulární základny. Linku nakonfigurujete pomocí konkrétních modulů umístění. Prvořadým cílem je umístění s vysokou hustotou. Stroj zabalí maximum hlav do minimální podlahové plochy. FUJI využívá rotační umisťovací hlavy pro extrémní rychlost. Tyto hlavy odebírají více komponent současně z podavačů. Rotační pohyb minimalizuje dojezdovou vzdálenost k desce.
S touto mechanickou konstrukcí se časy cyklů dramaticky zkracují. Portál XY využívá lineární motory pro rychlou akceleraci. Doba ustálení na souřadnicích umístění je téměř okamžitá. Tato mechanická tuhost zabraňuje vibracím při vysokých rychlostech. Řada NXT vyniká rychlým umístěním tisíců standardních pasivů. Velkoobjemová spotřební elektronika na tuto propustnost silně spoléhá. Architektura upřednostňuje nepřetržitý, nepřerušovaný pohyb. Když procházíte velkoobjemovou podlahou, linky FUJI běží nepřetržitě s minimální interakcí operátora.
Rychlost neznamená nic bez přesnosti umístění. FUJI dosahuje pozoruhodné přesnosti při maximálních provozních rychlostech. Řada NXT dokumentuje tolerance přesnosti kolem ±25 mikrometrů. Tato přesnost bezchybně zvládá komponenty 01005 a komplexní BGA. Udržení této tolerance vyžaduje pokročilé kalibrační technologie. Během nečinnosti stroj provádí samokalibrační rutiny. Tepelná roztažnost portálu je monitorována a kompenzována dynamicky.
Technologie zarovnání zraku fungují závratnou rychlostí. Kamery obrazové komponenty, zatímco se hlava pohybuje směrem k desce. Neexistuje žádná pauza pro kontrolu. Software okamžitě vypočítá offsety X, Y a Theta. Upravuje trajektorii umístění v reálném čase. To zajišťuje, že složité balíky dokonale přistanou na svých podložkách. Spolehlivost pájeného spoje se výrazně zvyšuje. Vysokých výnosů dosáhnete i s komponenty s ultrajemnou roztečí. Boční kamery také před umístěním kontrolují, zda na BGA nejsou náhrobky nebo chybějící hrbolky.
FUJI integruje umělou inteligenci hluboko do svého ekosystému. Algoritmy AI nepřetržitě optimalizují trajektorie umístění. Stroj se učí z drobných chyb při snímání. Nastavuje rychlost indexu podavače, aby se zabránilo chybnému vpichu. Tato prevence chyb v reálném čase udržuje linku v chodu. Prostředí náročné na data analyzuje miliony cyklů umístění. Identifikuje jemné vzorce, které lidským operátorům unikají. Tato optimalizace posouvá teoretické maximální rychlosti blíže realitě.
Algoritmy prediktivní údržby chrání váš výrobní plán. Software pečlivě sleduje opotřebení součástí. Sleduje poklesy podtlaku v jednotlivých tryskách. Detekuje zvýšené tření v lineárních vedeních. Systém upozorní týmy údržby dříve, než dojde k poruše. Během plánované odstávky vyměňujete opotřebované díly. Neplánované zastávky linky jsou prakticky vyloučeny. Tato strategie proaktivní údržby maximalizuje dlouhodobé OEE. Systém dokonce sleduje životní cyklus jednotlivých ozubených kol podavače.
Každý SMT stroj nakonec obětuje rychlost kvůli přesnosti. Říkáme tomu odlehčovací křivka. Umístění standardních rezistorů probíhá při maximální rychlosti. Umístění složitého BGA vyžaduje zpomalení. Kamera potřebuje více času na kontrolu stovek pájecích kuliček. Ukládací hlava se musí mírně spouštět, aby nedošlo k poškození. Tyto křivky snížení výkonu pečlivě analyzujte. Teoretické maximální rychlosti zřídka odrážejí skutečný výkon výroby.
Standardy IPC-9850 poskytují realistickou základnu propustnosti. FUJI udržuje vyšší rychlosti napříč svou křivkou snížení výkonu pro standardní komponenty. Jeho rotační hlavy jsou stavěny na objem. Mycronic obětuje špičkovou rychlost pro flexibilitu manipulace. Umísťuje součásti zvláštního tvaru spolehlivěji bez ručního zásahu. Hodnotíte složitost svého kusovníku. Pokud vaše desky obsahují 80 % pasiv, FUJI vyhrává v rychlosti. Pokud vaše desky obsahují různorodé, složité integrované obvody, Mycronic překlene mezeru.
Filozofie materiálového managementu se mezi značkami zcela liší. Mycronic prosazuje agilní přístup, který je založen na jakémkoli podavači a kdekoli. Libovolnou součástku umístíte do libovolného dostupného slotu. Software okamžitě zmapuje nové místo. Tato flexibilita je skvělá pro NPI a časté změny. FUJI využívá vysokokapacitní krmné vozíky s průběžným doplňováním. Za výměnu produktů vyměníte celé košíky. To upřednostňuje dlouhé výrobní série, kde je důležitá objemová kapacita.
Stopa a ergonomické dopady se výrazně liší. Podavače Mycronic jsou lehké a jednotlivě se s nimi snadno manipuluje. Operátoři pociťují menší únavu během nastavování. Feederové vozíky FUJI jsou těžké a vyžadují vyhrazené odkládací prostory. Vozíky FUJI však mají obrovské objemy komponentů. To snižuje frekvenci zásahů operátora během provozu. Přizpůsobíte technologii podavače vašemu skladu a možnostem přípravy.
Ekosystémová synergie zvyšuje výkon stroje. Mycronic spáruje své osazovací stroje s vlastními tryskovými pájecími tiskárnami. Trysková tiskárna MY700 nanáší pájecí pastu bez šablon. Tato kombinace vytváří zcela flexibilní montážní linku bez šablon. Automatizované úložné věže SMD se integrují přímo se softwarem. Věže dodávají přesné kotouče potřebné pro další práci. Tento jednotný přístup dominuje prostředím s vysokým mixem.
FUJI nabízí komplexní ekosystém chytré továrny. Integrují pokročilé sítotiskárny a automatizované kontrolní systémy (SPI/AOI). Celá linka komunikuje přes proprietární protokoly. Zpětná vazba z SPI automaticky upraví nastavení tiskárny. Zpětná vazba od AOI upravuje souřadnice umístění. Tento systém s uzavřenou smyčkou je navržen pro nepřetržitý, velkoobjemový průtok. Vyžaduje značné počáteční nastavení, ale po vytočení běží autonomně.
Softwarová architektura určuje každodenní provozní spolehlivost. Mycronic poskytuje efektivní a vysoce stabilní softwarové prostředí. Málokdy havaruje a vyžaduje minimální IT dohled. Křivka učení nových operátorů je pozoruhodně krátká. FUJI poskytuje datově náročné prostředí řízené umělou inteligencí. Nabízí neuvěřitelné prediktivní analytické a optimalizační nástroje. Vyžaduje to však strmější křivku učení a specializovanou technickou podporu.
Požadavky na IT infrastrukturu se výrazně liší. Pokročilá prediktivní analytika FUJI vyžaduje robustní serverový hardware. Stroje denně generují obrovské množství dat. Vaše tovární síť musí zvládnout tuto šířku pásma bez latence. Mycronic funguje pohodlně ve standardních továrních sítích. Posoudíte své interní IT schopnosti. Neinvestujte do platforem řízených umělou inteligencí, pokud vaše síť nedokáže podporovat datové zatížení.
Technická specifikace | Mycronické platformy | Řada FUJI NXT |
|---|---|---|
Primární výrobní zaměření | High-Mix, Low-Volume (HMLV), NPI | Vysokorychlostní velkoobjemová hromadná výroba |
Přesnost umístění | Vynikající pro různé/neobvyklé součásti | ±25 mikrometrů při extrémních rychlostech |
Technologie podavače | Agilis (podavač kdekoli, kdekoli, rychlé nastavení) | Modulární vozíky (vysoká kapacita, hromadné jízdy) |
Softwarový ekosystém | Zjednodušené, stabilní, offline programování | AI řízené, prediktivní údržba, data-heavy |
Změna Agility | Špičkové v oboru, minuty na změnu | Vyžaduje výměnu vozíků, lepší pro trvalé běhy |
Rozsah manipulace s komponentami | 01005 až po velké liché konektory | 01005 až po standardní BGA a IC |
Systém vidění | Vysoké rozlišení, přizpůsobitelné pro nepravidelné tvary | Vysokorychlostní kontrola koplanarity za chodu |
Zavádění nových SMT platforem s sebou nese vlastní provozní rizika. Pokročilé systémy umělé inteligence ve strojích FUJI zahlcují starší operátory. Softwarová rozhraní jsou komplexní a bohatá na funkce. Jedinečné podávací systémy Agilis společnosti Mycronic vyžadují odnaučení se tradičním návykům navlékání. Tyto změny výrazně strmí křivku přijetí. Frustrovaní operátoři obcházejí pokročilé funkce a negují vaši investici. Řešíte tento lidský prvek proaktivně.
Zmírnění vyžaduje strukturované školicí programy OEM. Nespoléhejte na peer-to-peer školení pro nové platformy. Pokud jsou k dispozici, využijte simulace digitálního dvojčete. Operátoři procvičují nastavení prakticky bez rizika havárie stroje. Plánujte postupné zavádění nového vybavení. Před migrací složitých desek začněte s jednoduchými sestavami. Přidělte specializované procesní inženýry, kteří budou podporovat podlahu během prvních tří měsíců.
Datová sila ochromují moderní chytré továrny. Vaše nové Pick and Place Machines musí komunikovat se stávajícími systémy. Manufacturing Execution Systems (MES) vyžadují údaje o spotřebě v reálném čase. ERP systémy potřebují přesné časy cyklů pro plánování. Proprietární strojový software často odolává integraci třetích stran. Tento nedostatek konektivity si vynucuje ruční zadávání dat. Ruční zadávání zavádí chyby a zdržuje kritická obchodní rozhodnutí.
Před nákupem ověřte soulad s průmyslovými standardy. Požadujte písemně kompatibilitu IPC-CFX a SECS/GEM. Tyto protokoly zajišťují bezproblémovou konektivitu API napříč různými značkami. Otestujte datový handshake během fáze hodnocení. Požádejte dodavatele, aby předvedli živé přenášení dat do obecné databáze SQL. Nepřijímejte sliby budoucích softwarových záplat. Konektivita musí fungovat hned po vybalení.
Prostoje strojů rychle ničí výrobní plány. Prodloužené prostoje často zhoršuje špatná regionální podpora. Skvělý stroj je k ničemu, pokud náhradní díly dorazí týdny. Dostupnost servisních techniků se v jednotlivých regionech velmi liší. Značka dominující Asii může mít v USA nebo EU minimální zastoupení. Spoléhat se na vzdálenou telefonickou podporu pro mechanické poruchy je nebezpečná strategie.
Důkladně vyhodnoťte přítomnost na místním trhu. Vyžádejte si umístění nejbližšího skladu náhradních dílů. Zeptejte se na přesný počet terénních inženýrů ve vašem státě nebo zemi. Vyjednat přísné smlouvy o úrovni služeb (SLA) ohledně doby odezvy. Promluvte si s ostatními místními výrobci používajícími stejné vybavení. Jejich skutečné zkušenosti s podporou OEM jsou neocenitelné. Vyberte si značku, která zaručí rychlý fyzický zásah.
Vysokorychlostní modulární linky kladou přísné požadavky na zařízení. Moduly FUJI NXT jsou husté a těžké. Lineární motory generují významnou kinetickou energii. Tato energie se přenáší do výrobní haly jako vibrace. Slabá podlaha způsobuje nepřesnosti pokládání po celé lince. Modulární linky navíc často vyžadují značný lineární podlahový prostor. Nemůžete ohnout čáru SMT kolem konstrukčního pilíře.
Proveďte včasné komplexní 3D mapování zařízení. Pomocí softwaru CAD umístěte navržené stopy stroje do svého rozvržení. Počítat s chodníky pro operátory a oblastmi pro odstavení přivaděče. Najměte si stavební inženýry, aby posoudili nosnost podlahy. Možná budete muset nalít železobetonové podložky pro vysokorychlostní stroje. Před podepsáním nákupních objednávek vyřešte tyto požadavky na infrastrukturu. Úpravy zařízení výrazně prodlužují dobu nasazení.
Definujte svůj přesný profil výroby výpočtem průměrných denních změn a velikostí šarží za poslední dvě čtvrtletí.
Auditujte vaši současnou IT infrastrukturu, abyste se ujistili, že podporuje pokročilou umělou inteligenci a prediktivní načítání dat údržby bez síťové latence.
Vytvořte standardizovaný benchmarkový test pomocí své nejsložitější, proprietární sestavy PCB a požadujte, aby oba prodejci provedli živou časovou studii.
Ověřte místní infrastrukturu podpory OEM a písemně sjednejte přísné doby odezvy SLA před uzavřením jakýchkoli smluv o nákupu.
Odpověď: Mycronic je široce považován za lepší pro prostředí s vysokým mixem a nízkým objemem. Jejich platformy se vyznačují schopnostmi rychlého přechodu a vysoce agilním softwarem. Flexibilní systémy manipulace s materiálem umožňují operátorům vyměnit celé nastavení během několika minut, čímž se minimalizují prostoje mezi různými výrobními dávkami.
Odpověď: Řada FUJI NXT udržuje vysoce konkurenceschopnou přesnost umístění přibližně ±25 mikrometrů. Tato extrémní přesnost činí platformu velmi vhodnou pro umístění složitých obalů, komponentů s ultrajemnou roztečí a mikročipů 01005 při maximálních provozních rychlostech.
Odpověď: Mycronic využívá vysoce stabilní a efektivní software pro sledování materiálu a rychlé změny, ale obecně postrádá hloubkovou optimalizaci AI. Nezaměřuje se příliš na prediktivní údržbu a funkce umělé inteligence trajektorie v reálném čase, které se nacházejí na pokročilých platformách FUJI.
Odpověď: Mycronic se zaměřuje na flexibilní, inteligentní podavače Agilis, které zkracují dobu nastavení a zpracovávají složité materiály přesně bez řezání závitů. FUJI využívá vysokokapacitní, modulární podávací vozíky navržené tak, aby podporovaly nepřetržitou, nepřerušovanou vysokorychlostní produkci s minimálními zásahy operátora.
Odpověď: Díky přísné preventivní údržbě a pravidelným aktualizacím softwaru fungují špičkové stroje SMT značek jako FUJI a Mycronic obvykle spolehlivě po dobu 10 až 15 let, než budou vyžadovat kompletní výměnu nebo zásadní mechanické opravy.
Odpověď: Ano, oba výrobci podporují moderní protokoly chytré továrny, včetně IPC-CFX a SECS/GEM. Tato shoda umožňuje bezproblémovou integraci se standardními Manufacturing Execution Systems (MES) pro přesnou sledovatelnost, sledování zásob a analýzu dat v reálném čase.
