Plně řešení SMT pro výrobu LED objektivu

Aplikace PCBA LED čočky

Komponenty LED čočky jsou kritické optické prvky široce používané v moderních systémech osvětlení LED. V roce 2025 aplikace LED čočky vzkvétají napříč různými průmyslovými odvětvími kvůli pokroku v optickém designu, miniaturizaci a inteligentních osvětlovacích technologiích.

Klíčové oblasti aplikace:

• Obecné osvětlení: LED čočka s distribucí Batwing snižuje oslnění; Inteligentní stmívatelné čočky podporují ovládání IoT.

• Automobilové osvětlení: Objektivy automobilového průmyslu vydrží extrémní teploty (-40 ° C až 125 ° C) a podporují systémy adaptivního hnacího paprsku (ADB).

• Displej podsvícení: Ultra tenké čočky průvodce světlem (<1,5 mm) zvyšují účinky HDR v mini LED televizorů a tabletech.

• Lékařské a zemědělské osvětlení: 450nm modré čočky používané v endoskopii; Červené čočky 660nm zlepšují rostlinu PPFD na 300 μmol/m²/s.

• Průmyslová inspekce: Koaxiální čočky (± 1 ° paralelismus) Zvyšte vidění stroje pro automatizovanou kontrolu kvality.

Tyto čočky často vyžadují přesné výrobní procesy PCBA, aby splňovaly přísné standardy přesnosti, trvanlivosti a lehké uniformity.

Kontaktujte nás pro řešení LED objektivu PCBA >>>

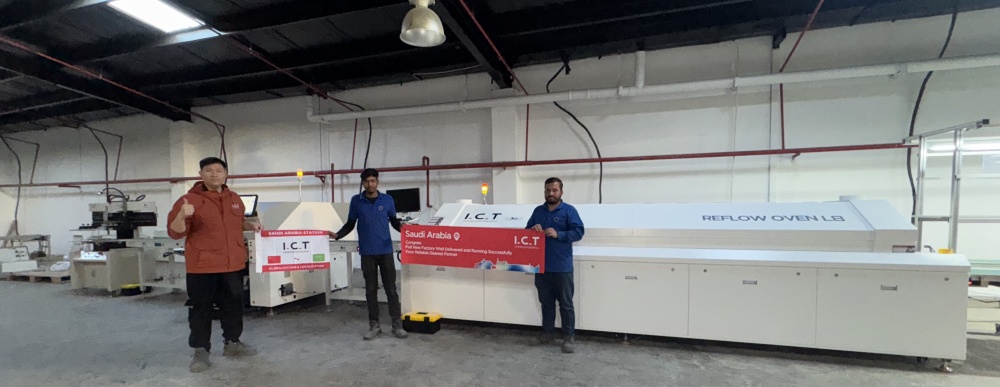

Případy doručování globálního úspěchu ve výrobě SMT LED čočky

I.C.T úspěšně dodal produkční linky LED čočky SMT pro více globálních zákazníků, což prokazuje naši globální schopnost doručování a inženýrskou dokonalost.

Tádžikistán - červen 2024

• V červnu 2024 I.C.T úspěšně dodal a zadal kompletní výrobní linku SMT pro sestavu LED čoček v Tádžikistánu, což podporuje výrobu osvětlovacích produktů LED DOB. Náš inženýrský tým se zabýval úplnou instalací, kalibrací na místě a praktické školení pro provozovatele a technický personál zákazníka a zajistil okamžitou hromadnou výrobu a spolehlivý výkon.

Polsko - listopad 2023

• V listopadu 2023 byla na webu zákazníka v Polsku implementována plná LED čočka SMT, která sloužila evropskému trhu s LED osvětlením. Tato linka byla použita k výrobě panelových světel DOB s přísnými požadavky na optické vyrovnání. Inženýři I.C.T opět poskytovali podporu end-to-end-od nastavení vybavení po komplexní výrobní školení-narušují naši roli důvěryhodného technického partnera.

Získejte přizpůsobenou výrobní linku LED objektivu nyní >>

IKT kompletní řešení vybavení pro výrobu LED čočky

Skutečná výroba produktů LED panelů jako příklad: maximální velikost produktu je 510 mm * 330 mm; Podle informací o produktu a skutečných požadavcích na procesy nakonfiguruje zákazník následující programovou linii s přihlédnutím k obtížím ve výrobním procesu a efektivitě.

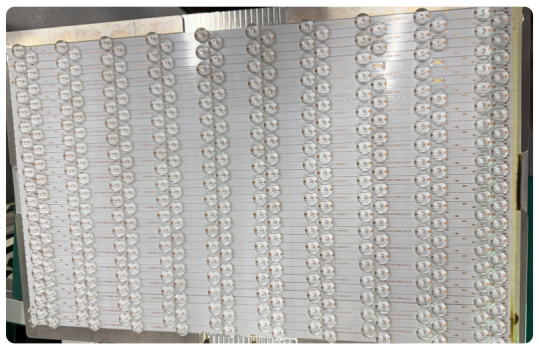

Procesní tok montáže objektivu: PCBA Spot UV lepidlo → Montáž objektivu → UV lepidlo

• Přenos PCB ---------- ---------- Vstup přes PCB dopravník

• UV lepidlo vydávání ------ ------

• Přenos PCB ---------- ----------

• Umístění objektivu -------- --- ----- Multifunkční čipová montter s přizpůsobenými podavateli čoček a tryskami

• Přenos PCB ---------- ---------- Mezi procesními fázemi

• UV vytvrzování ----------- ---- ------- I.C.T UV vyléčení pece s vysokou energií pro rychlé tuhnutí

• Chladicí dopravník ------- ------- Konečný přenos pro chlazení před uložením nebo procesem downstream

Doporučení personálu:

• 1 inženýr

• 1 operátor

• 1 inspektor kvality (QC)

Nastavitelné podle potřeb výroby.

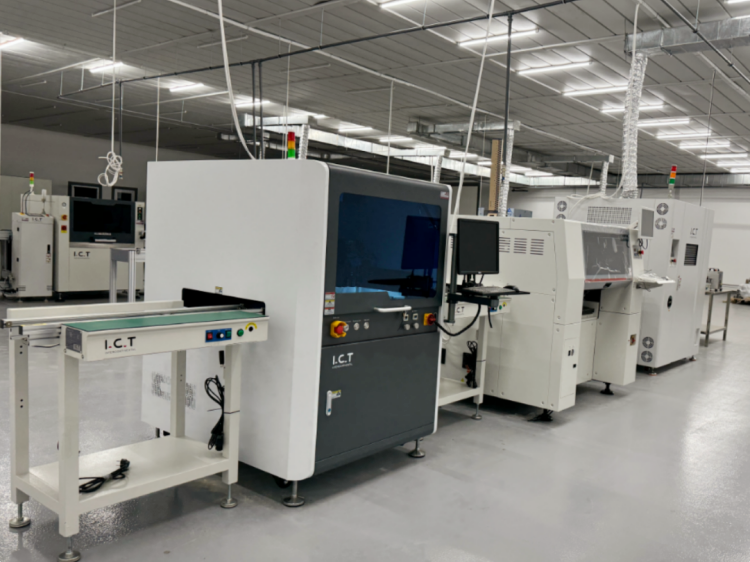

Video: Přehled výdeje čoček a montážní linky

Outlook LED čočky v roce 2025

Trh LED čoček se neustále rozšiřuje, řízený:

• Integrace Mini & Micro LED: čočky pro displeje, tablety a televizory AR/VR.

• Technologie inteligentních čoček: Elektricky laditelné čočky pro adaptivní osvětlení.

• Pokročilý optický design: Úplná interní odraz (TIR), Hybridní optika kombinující lom a odraz.

Přetrvávají výzvy, například:

• Závislost na dovážených špičkových materiálech (např. Silikon v automobilovém průmyslu).

• Problémy s výnosem hromadné výroby u čoček v mikro-měřítku.

Budoucí trendy:

• Inteligentní design: Optická simulace pomocí AI-A-Assistované pro zkrácení cyklů výzkumu a vývoje.

• Udržitelnost: PMMA založené na bio a materiály bez rtuti.

• Integrace: Kombinace čoček se senzory a tepelným řízením.

Překonání technických výzev při sestavení LED čoček

Vytváření vysoce přesných sestav LED čoček vyžaduje překonání několika technických výzev během procesu SMT. IKT se zabývá těmito výzvami pomocí pokročilých technologií a let odborných znalostí v oboru, aby byla zajištěna konzistentní kvalita a vysoký výnos.

1. Přesnost umístění čoček

Během procesu SMT je přesné umístění kritické-čipy LED a optické čočky musí být na určené podložky PCB namontovány s přesností na úrovni mikronu. K dosažení tohoto cíle využívá I.C.T vysoce přesné multifunkční čipové horníky z Jižní Koreje, vybavené přizpůsobenými tryskami a vyhrazenými podavami speciálně navrženými pro manipulaci s LED objektivy. Tím je zajištěno opakovatelné přesnosti umístění ve všech jednotkách, zejména pro produkty, jako jsou panely LED DOB.

2. výdej přesné lepidla

Před umístěním čočky musí být UV lepidlo vydáno v přesných množstvích na PCBA v předdefinovaných polohách. Chování průtoku a viskozita lepidla musí splňovat těsné tolerance pro správnou adhezi a optický výkon. Aby se to zajistilo, je UV lepidlo předem zahříváno na základě jeho charakteristik TDS (technický datový list), aby se optimalizovala plynulost.

IKT nasazuje své samostatné vysokorychlostní, vysoce přesné výdejní stroje. Tyto stroje používají signály pulsu k řízení pneumatických tryskových ventilů, což umožňuje rovnoměrné, konzistentní distribuci lepidla i na hustě zabalených nebo komplexních deskách.

3. Efektivní léčba UV

Po umístění čočky je UV léčba nezbytná pro zpevnění lepidla a uzamčení čočky na místě. IKT vyvinul svůj vlastní vysoce energetický systém UV lamp, který poskytuje vynikající intenzitu a účinnost vytvrzování. Tento systém je zvláště účinný pro vyléčení náročných lepidel, jako je UV40, a zajišťuje silné a stabilní vazby bez ohrožení doby cyklu nebo kvality produktu.

Proč IKT?

Jak se zvyšuje globální poptávka po pokročilém osvětlení LED, potřeba vysoce účinných, inteligentních a automatizovaných výrobních linků SMT se stává naléhavější. Produkční řešení SMT I.C.T LED je navrženo tak, aby tento trend podporovalo, což zajišťuje vysokou přesnost a spolehlivost pro každý scénář aplikace - od inteligentních domů po automobilové systémy.
