Plně automatizované řešení SMT pro aplikace LED osvětlení

LED osvětlení PCBA Aplikace: Efektivita a přesnost jízdy v elektronice

Globální posun směrem k energetické účinnosti a inteligentním osvětlovacím systémům poháněl trh LED osvětlení do popředí výroby elektroniky. Srdcem této transformace leží LED osvětlení PCBA (sestava desky s tištěným obvodem), která zajišťuje spolehlivost, trvanlivost a optimální výkon.

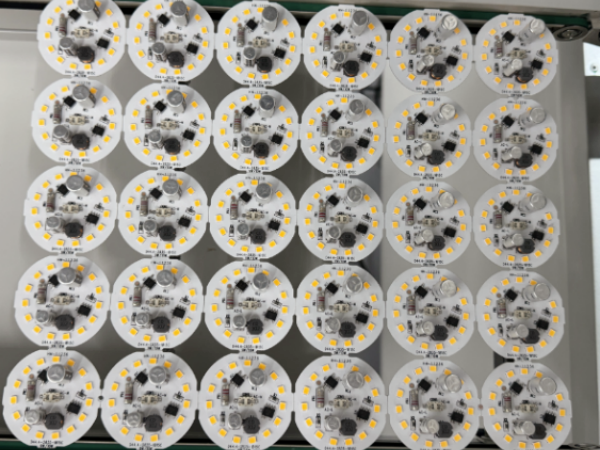

LED žárovka PCBA

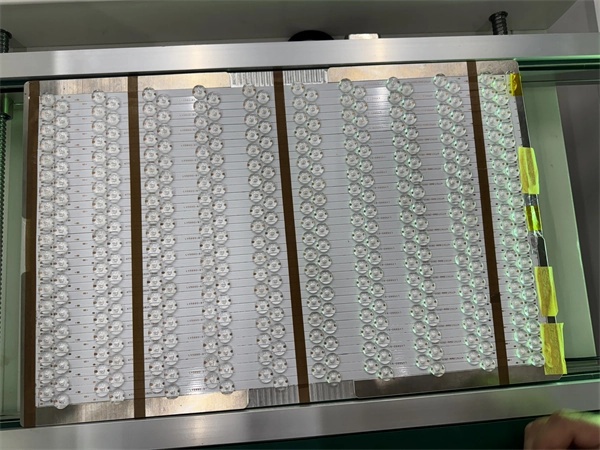

LED světla PCBA

LED PCBA je nezbytná v široké škále osvětlovacích produktů, včetně:

• DOB LED PCBA (Driver-on-Board) : Zjednodušená integrace napájení pro kompaktní a efektivní návrhy.

• LED čočka PCBA: Nabízí přesné optické ovládání pro pouliční světlomety a architektonické osvětlení.

• Panel Light PCBA: Navrženo pro jednotné osvětlení v komerčních a rezidenčních prostorech.

• D OwnLight and Bulb PCBA: Používá se ve vysoce účinném stropu a osvětlení obecného účelu.

• Streetlight PCBA: Nakonstruováno tak, aby splňovalo přísné venkovní požadavky na spolehlivost.

Ať už jde o pouliční světlomety, žárovky, downlights nebo panely, kvalita a přesnost LED PCBA přímo ovlivňují životnost produktu a energetickou účinnost. Pro výrobce je zajištění vysoce přesného, ​​vysoce přesné výroby PCBA nezbytné pro zůstat konkurenceschopné v odvětví LED osvětlení.

I.C.T Smart Factory Solutions pro plnou produkci LED osvětlení

Vezměte jako příklad skutečnou výrobu produktů LED: maximální velikost produktu je 510 mm * 330 mm; Podle informací o produktu byla a skutečné procesní potřeby, aby zákazníci nakonfigurovali následující programovou linii, přičemž se zohlednily obtíže ve výrobním procesu a efektivitě.

Pro uspokojení rozmanitých potřeb produkce LED osvětlení PCBA nabízí I.C.T plně automatizované řešení SMT s vysokorychlostními, vysokou přesností a vysoce flexibilními možnostmi konfigurace.

✔ Procesní tok SMT:

• Pájná pasta Tisk → Inspekce tisku → Umístění komponenty → Refrow pájení → Optická kontrola

✔ Tok montážního procesu objektivu:

• UV lepidlo vydávání na PCBA → Montáž objektivu → UV lepidlo vyléčení

✔ Procesní tok potahování:

• Aplikace konformního povlaku na PCBA → UV kontrola → UV vytvrzování

✔ Procesní tok montáže LED LED:

• Sestava LED žárovky → Test stárnutí → Konečné obaly

Konfigurace linky SMT

• Nakladač desky ————————————— Načítání PCB

• Pájná pasta tiskárna —————————— Pájná pasta tisk

• PCB dopravník --—————————————— Přenos PCB

• SPI (inspekce pájky) ——————— Pájná inspekce kvality

• Odmítnout dopravník ———————————— Třídění PCB

• Pick & Place Machine ————————— Umístění komponenty

• Dopravník ——————————————— Přenos PCB

• Refrow trouba ————————————— Reflow pájení

• Chladicí dopravník ———————————— Přenos chlazení PCB

• AOI (automatizovaná optická kontrola) --—— Optická kontrola

• NG/OK Vyložení ———————————— Collection PCB (Pass/FAIL TORKING)

Na základě podmínek továrního rozložení a renovace zákazníka jsme optimalizovali uspořádání výrobní linky, abychom minimalizovali modifikace hlavních elektráren, potrubí pro zásobování vzduchem a výfukovým větráním. Zatímco jsme zajistili esteticky příjemné celkové rozvržení, také jsme zvažovali viditelnost pro návštěvníky, což klientům umožnilo jasně pozorovat produkční prostředí. Výsledkem bylo, že linka SMT, montážní čára čočky, povlaková čára a montážní linka LED byla pečlivě upravena a odpovídajícím způsobem přemístěna.

Přidělení personálu

Na základě konfigurace výrobní linky a požadavků produktu je přidělení personálu pro celý řádek následující:

• Inženýři : 2

• Operátoři : 8–10 (SMT a povlak a sestava)

• Zaměstnanci kontroly kvality (QC) : 5 (SMT & Coating & Sestaves)

Skutečný počet personálu může být flexibilně upraven podle specifických typů produktů a výrobních požadavků.

Data řešení

LED osvětlení produkční linky - skutečné tovární záběry

Sledujte, jak automatizovaná linka SMT I.C.T poháněla budoucnost výroby LED:

Překonání technických výzev při výrobě LED PCBA

LED produkty často přicházejí s vysokými požadavky na přesnost, spolehlivost a rozmanitou kompatibilitu součástí. Řešení I.C.T Smart Factory Solution přímo řeší největší produkční výzvy v tomto odvětví:

1. Přesná montáž

Umístění vysokých přesností (± 30 μm) pomocí japonských a korejských strojů na místo zajišťuje, že na PCB jsou přesně instalovány LED korálky a čočky.

2. rozmanitost komponent

Pro zpracování rozmanitých velikostí a tvarů komponent umožňují řešení duálních strojů (Juki + Hanwha), aby byly efektivně zpracovány jemné i objemné komponenty.

3.

Přesné tiskárny a kondicionování past (oteplování a odstředivé míchání) zajišťují optimální tisk šablony a minimální vady.

4. Reflow pájecí spolehlivost

Oarna Lyra622 Reflow Oven nabízí rovnoměrné tepelné profily a jemný přenos tepla, aby chránil citlivé komponenty.

5. Řízení rozptylu tepla

Postupné rampování v troubě Reflow a distribuce horkého vzduchu s malou smyčkou minimalizuje během pájecího tepelného nárazu.

6. Účinnost výroby

Přizpůsobené výrobní linky odpovídají různým složitostem produktu, vyvážení nákladů a produkce.

7. Zajištění kvality

Linka, vybavená stroji SPI a AOI, zajišťuje konzistentní kvalitu produktu během každého kroku.

8. kontrolované prostředí

Nastavení čisté místnosti podle standardů ISO 14644 s kontrolou teploty (24 ± 2 ° C) a vlhkostí (40% - 60%) zajišťuje optimální procesní podmínky.

Partner s I.C.T - váš spolehlivý poskytovatel řešení LED PCBA

S desetiletími odborných znalostí v oblasti technologií SMT a LED aplikačních řešení se I.C.T zavázala poskytovat klientům spolehlivé, lokalizované služby po celém světě. Ať už vyrábíte vysoce výkonné LED žárovky, panelové světla nebo inteligentní pouliční světlomety, naše plně automatizované řešení nabízí přesnost, škálovatelnost a podporu, kterou potřebujete k vedení trhu s osvětlením.

Kontaktujte nás nyní a přizpůsobte svou výrobní linku LED PCBA >>
