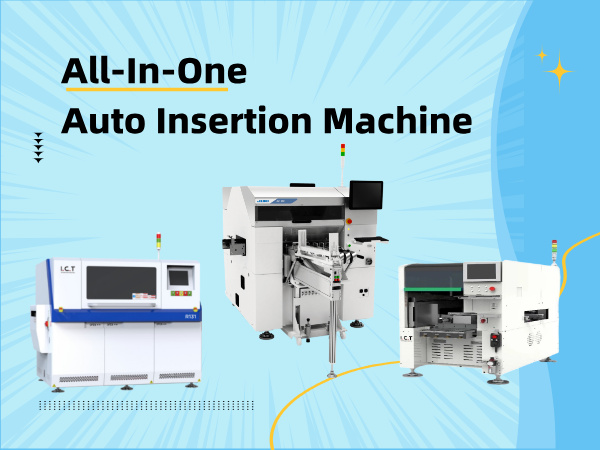

Výběr špatného stroje s automatickým vkládáním může propálit váš rozpočet rychleji než špatně podaná cívka s páskou – ale výběr toho správného může změnit celou vaši řadu SMT.
Pokud se zaseknete při porovnávání značek, žonglování se specifikacemi, počítání dlouhodobých nákladů a stále se cítíte ve stresu, jaký stroj vybrat... nejste sami. Mnoho inženýrů a kupujících tráví týdny zápolením s otázkami typu: Která značka je stabilnější? Vyplatí se nízkonákladová varianta? Jak je to s údržbou a náhradními díly později?
V této příručce pro vás rozeberu vše – výkon, náklady, spolehlivost a skutečné poprodejní rozdíly – vše na jednom místě, abyste konečně získali jasno, co jste hledali.
Se stovkami strojů na trhu, od čínských modelů all-in-one s axiálním vkládáním až po globální hráče, jako jsou JUKI, Yamaha a Panasonic, projdeme klíčovými faktory, na kterých skutečně záleží, a pomůžeme vám učinit sebevědomé rozhodnutí, aniž byste se museli hádat.
Při výběru osazovacího stroje SMT jsou nejdůležitější tři oblasti: výkon , , celkové náklady a poprodejní podpora . Pochopení těchto klíčových faktorů vám pomůže porovnat více značek – ať už domácích nebo mezinárodních – s jasným a objektivním rámcem namísto spoléhání se na marketingová tvrzení.
Výkon je často prvním měřítkem, na který se kupující dívají, a to z dobrého důvodu. Schopnost stroje přímo ovlivňuje stabilitu výroby a dlouhodobou efektivitu. Při hodnocení jakéhokoli vkládacího stroje SMT – ať už z Číny nebo ze zahraničí – se zaměřte na tyto klíčové aspekty:
Rychlost vkládání : Rychlejší není vždy lepší. Důležité je, jak stabilní zůstává rychlost během skutečných výrobních podmínek a u smíšených typů komponent.
Přesnost a přesnost : Konzistentní přesnost umístění snižuje vady a přepracování. Hledejte stabilní toleranční výkon v průběhu tisíců cyklů.
Opakovatelnost : Spolehlivý stroj by měl poskytovat stejný výsledek, každou směnu, každý den.
Kompatibilita součástí : Ujistěte se, že stroj podporuje vaše současné součásti – axiální, radiální nebo liché – a může se přizpůsobit budoucím změnám produktu.
Energetická účinnost a doba provozuschopnosti : Stroje navržené pro plynulou obnovu, nízkou spotřebu energie a minimální odstávky přispívají k celkové účinnosti linky.
Industry Insight: Moderní domácí stroje rychle přijímají pokročilé systémy strojového vidění, chytřejší senzory a automatizovanou detekci chyb – čímž se výkonnostní mezera mezi značkami zužuje než kdy dříve.
Počáteční cenové rozdíly mezi čínskými a mezinárodními značkami mohou být značné, ale pořizovací náklady jsou pouze jednou částí rovnice. Lepší srovnání pochází z analýzy nákladů celého životního cyklu:
Údržba a spotřební materiál : Faktor v ceně a dostupnosti náhradních dílů, podavačů, řemenů a servisních nástrojů.
Odolnost a dlouhodobá stabilita : Stroje postavené pro náročnou nebo vícesměnnou výrobu mohou nabídnout lepší dlouhodobou hodnotu, i když je počáteční investice vyšší.
Návratnost investic : Menší továrny mohou dosáhnout zlomu ještě rychleji s levnějším vybavením, zatímco velké provozy mohou upřednostňovat dlouhodobou výdrž a vysokou dobu provozuschopnosti.
Servis může být rozhodujícím faktorem, když dva stroje vypadají na papíře stejně dobře. Silná místní podpora často určuje, jak rychle se vaše linka obnoví během neočekávaných prostojů.
Zvážit:
Dostupnost místního servisu : Rychlé doby odezvy, servisní týmy v okolí a snadno dostupné náhradní díly snižují odstávky a zpoždění údržby.
Školení a přenos znalostí : Dobří dodavatelé zajistí, aby vaši operátoři a inženýři plně rozuměli provozu stroje, řešení chyb a běžné údržbě.
Vzdálená diagnostika a online podpora : Moderní vkládací stroje hodně spoléhají na software. Rychlé vzdálené řešení problémů může ušetřit hodiny – někdy i dny – neplánovaných prostojů.

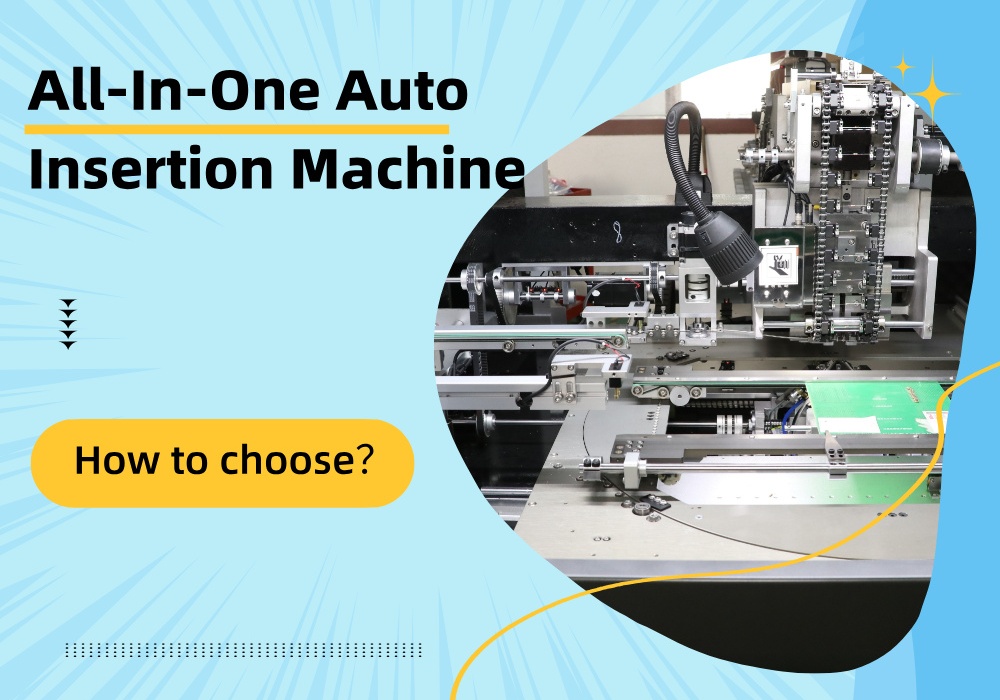

V oblasti montáže desek plošných spojů je automatický vkládací stroj vše v jednom základním zařízením pro dosažení efektivní automatizace THT (Through-Hole Technology). Tyto stroje mohou pracovat s axiálními, radiálními a lichými součástmi, přičemž podporují smíšené linky SMT/THT, což výrobcům pomáhá snižovat náklady na pracovní sílu, zlepšovat přesnost a zvyšovat propustnost. Podle průmyslových údajů z roku 2025 (Global Growth Insights) dosáhl celosvětový trh se stroji pro automatické vkládání přibližně 250 milionů USD s CAGR přibližně 5 %, což je způsobeno elektrickými vozidly, 5G a aplikacemi IoT.

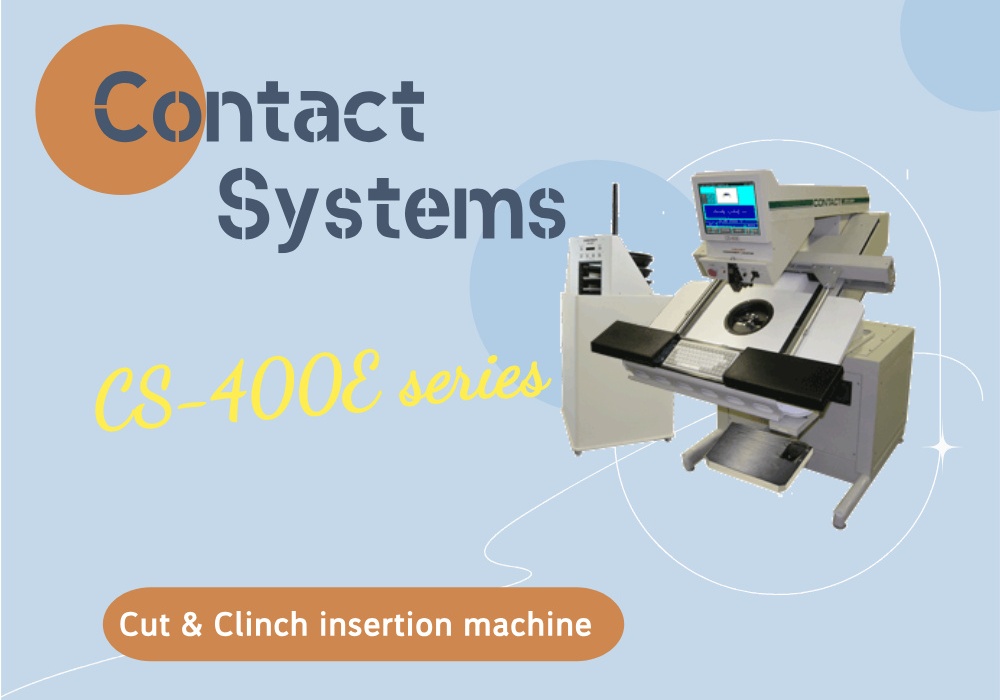

Nejlépe známý pro řadu CS-400E, poloautomatický vkládací stroj Cut & Clinch určený pro axiální, radiální a vícevodičové komponenty THT. Tisíce jednotek instalovaných po celém světě, ideální pro prototypy a malosériovou výrobu.
Výkon : Střední rychlost (5 000–10 000 CPH s manuální podporou), přesnost ±0,1 mm, podporuje vnitřní/vnější klinčování a mikrořezy, kompaktní půdorys (X: 501 mm, Y: 356 mm), vhodné pro desky s vysokým obsahem mixu.
Cena : Nízká až střední třída, nové stroje 50 000 – 100 000 $ (použité 20 000 – 50 000 $), vynikající hodnota pro továrny s ohledem na rozpočet.
Poprodejní servis : Silná globální síť prostřednictvím autorizovaných středisek (např. Versatec), záruka 1–2 roky, odezva 24–48 hodin, snadno dostupné náhradní díly.
Pozice na trhu : Poloautomatický segment základní úrovně, zaměřený na poskytovatele EMS s vysokým mixem/nízkým objemem, s důrazem na odolnost a možnost upgradu.
Aplikační scénáře : Prototypování, opravárenské stanice, maloobjemové PCB (prototypy spotřební elektroniky), integruje JIT Bin (kapacita 708 dílů).
Zpětná vazba od průmyslu : Známý jako 'pracant' s životností více než 20 let; Uživatelé SMTnetu chválí spolehlivost, ale plná automatizace vyžaduje upgrade. NPS ≈ 70/100.
Klady : Extrémně odolný, rychlé nastavení, nízké nároky na údržbu; malá stopa. Nevýhody : Spoléhá na manuální asistenci, pomalejší než plně automatická; není ideální pro běhy s velkým objemem.

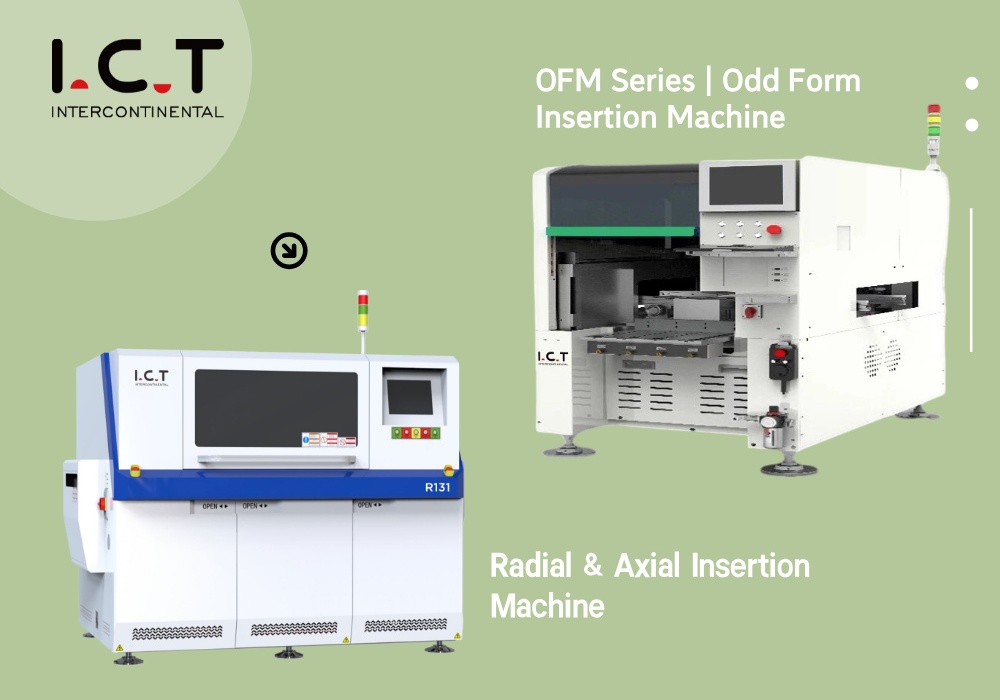

Specializuje se na řadu I.CT-A131 / ICT-R131 / ICT-OFM , podporující axiální (25 000 CPH), radiální (20 000+ CPH) a liché komponenty (konektory, transformátory). Modulární design, snadné rozšíření. Jako jediná čínská značka na seznamu vzrostl vývoz v posledních letech o 25 %.
Výkon : Vysoká rychlost (25 000 CPH), přesnost ±0,05 mm, víceúhlové vkládání (−90° až +90°), 20+ stanic, AI vidění, nenáročný na údržbu.
Cena : Nejnižší úroveň, 30 000–80 000 USD, o 30–50 % levnější než mezinárodní značky.
Poprodejní servis : Lokalizovaný servis v továrně v Číně, odezva <24 hodin, 1–3letá záruka, silná globální podpora exportu (uznávaná na výstavách SMT).
Pozice na trhu : Plně automatický segment se středním až velkým objemem, zaměřený na továrny citlivé na náklady, které přecházejí na automatizaci.
Aplikační scénáře : LED/výkonové moduly, automobilová montáž středního objemu, snadná integrace do SMT linek.
Zpětná vazba od průmyslu : Široce považován za 'krále s nejlepší hodnotou' (zprávy SMTnet/JMW), rychlé dodání, snadná údržba. NPS ≈ 75/100.
Výhody : Bezkonkurenční cena, vysoce flexibilní, plné pokrytí komponent, ideální pro domácí a rozvíjející se trhy. Nevýhody : Mírně nižší známost značky než mezinárodní giganti; dlouhodobá stabilita v ultra-high-end aplikacích se stále prokazuje.

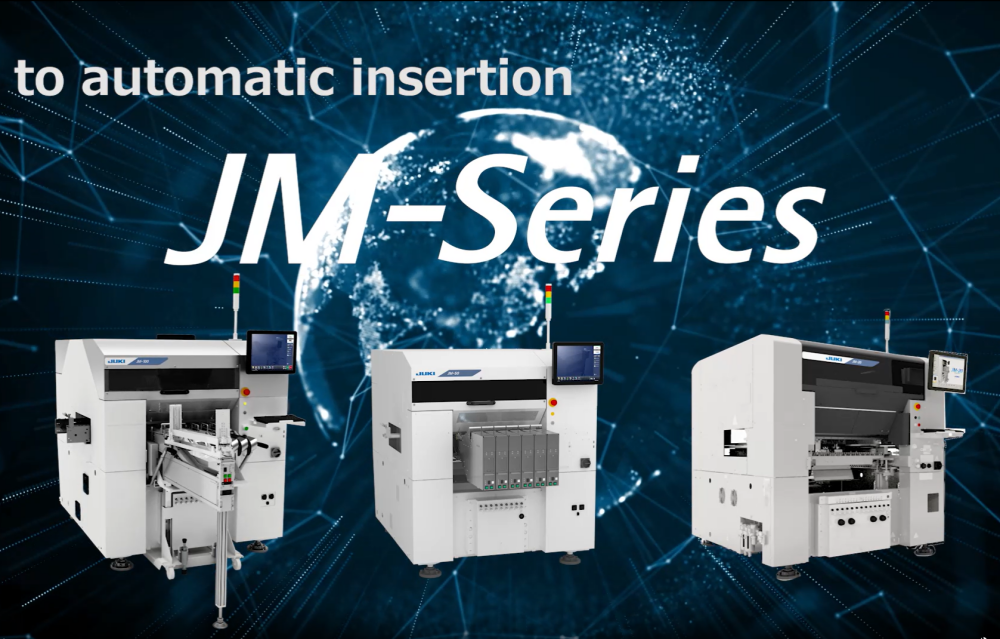

Série JM-20 / JM-50 / JM100 jsou skutečné hybridní stroje SMT/THT s 8 tryskami, 15 000–30 000 CPH, AI vidění + laserové zarovnání, podporující desky plošných spojů velikosti XL a díly zvláštních tvarů.
Výkon : 15 000–30 000 CPH, přesnost ±0,05 mm, zvládá komponenty až do 50 mm² / výška 55 mm, 3D zobrazení, nekonečné možnosti podavače.
Cena : Střední až vyšší rozsah, 150 000 – 300 000 USD, rychlá návratnost investic (70% úspora práce).
Poprodejní servis : Rozsáhlá globální síť, 2letá záruka, <48hodinová odezva, komplexní školení od JUKI Americas/Europe/Asia.
Pozice na trhu : Hybridní segment střední až vyšší kategorie, lídr v přechodu na automatizaci.
Aplikační scénáře : Automobilová/spotřební elektronika smíšené linky, 5G/průmyslové řídicí desky, vysoký objem lichých tvarů.
Industry Feedback : 15–20% globální podíl (Valuates Reports), chválen za inovaci na výstavách SMT. NPS ≈ 85/100.
Klady : Vynikající hybridní flexibilita, přesnost umělé inteligence, vynikající návratnost investic. Nevýhody : Vyšší cena, strmější křivka učení pro nové uživatele.

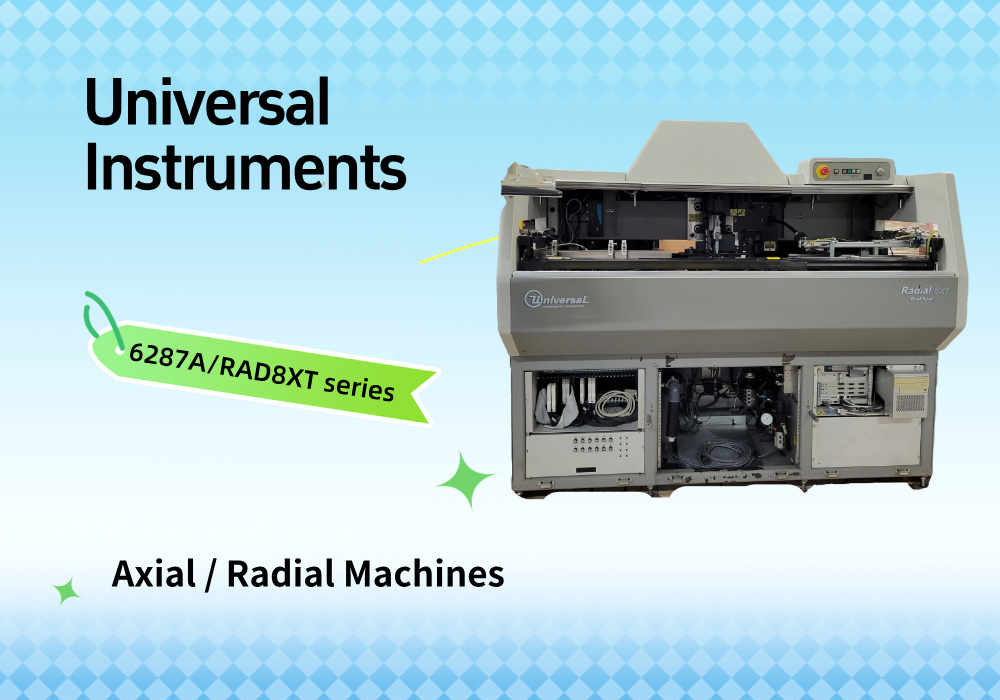

Řada 6287A/RAD8XT jsou vysokorychlostní axiální/radiální stroje s kompatibilitou s širokým rozpětím olova (2,5–15 mm), obrovskou globální instalovanou základnou.
Výkon : 20 000–25 000 CPH, přesnost ±0,05 mm, monitorování síly, rozšiřitelný lichý tvar.
Cena : Středně vysoká, 120 000 – 250 000 USD, silná dlouhodobá hodnota.
Poprodejní : Dodávka dílů pro Severní Ameriku, ale globální, záruka 2–3 roky, odezva 24 hodin.
Umístění na trhu : Přesná automatizace ve velkém měřítku pro spotřebitelský/automobilový EMS.
Aplikační scénáře : Velkoobjemové spotřební elektroniky a automobilové PCB.
Zpětná vazba od průmyslu : Extrémně stabilní výstup, ačkoli starší modely vyžadují pečlivou údržbu. NPS ≈ 80/100.
Klady : Vysoká propustnost, výborná kompatibilita, osvědčená ve velkých továrnách. Nevýhody : Méně flexibilní než JUKI; náklady na upgrade starších strojů mohou být vysoké.

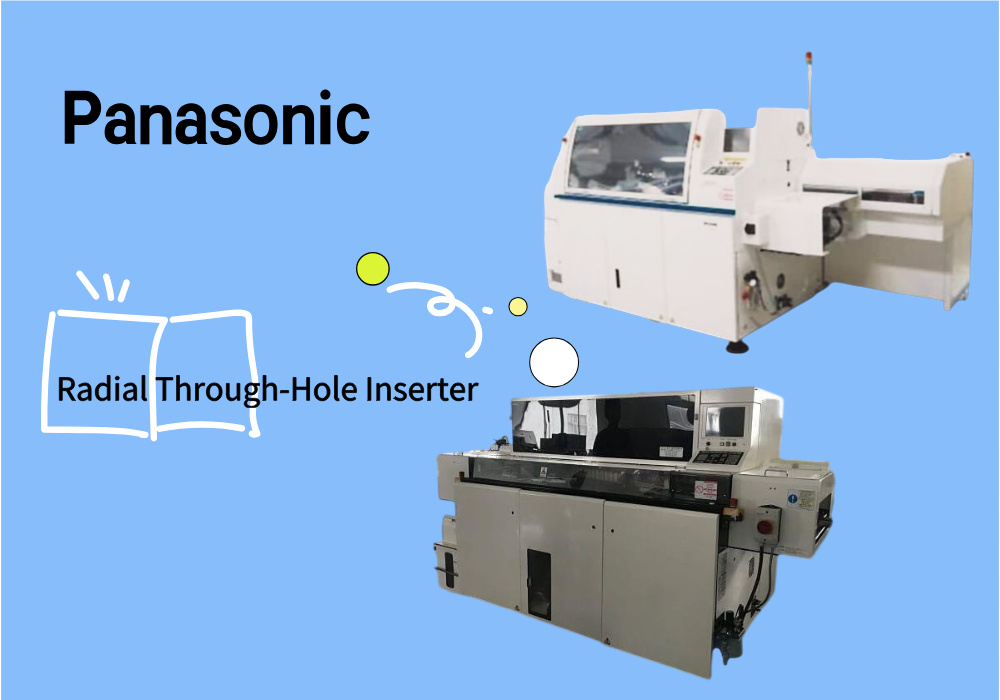

Řada AVK3/RH6 poskytuje nejvyšší propustnost (až 30 000 CPH), inteligentní detekci a největší globální instalovanou základnu.
Výkon : 30 000 CPH, přesnost ±0,03 mm, provedení vodícího kolíku, monitorování síly, možnost pásek a lichých tvarů.
Cena : Prémiová úroveň, 200 000 – 400 000 USD, ale přináší nejvyšší úspory nákladů na vložení.
Po prodeji : Nejlepší globální síť v oboru, 3letá záruka, <24hodinová odezva, plná podpora přes Panasonic Connect.
Umístění na trhu : Modulární automatizace nejvyšší úrovně pro kritické aplikace.
Aplikační scénáře : Průmyslové/lékařské velkoobjemové jádrové desky EV/5G.
Zpětná vazba od průmyslu : Nejvyšší spolehlivost a energetická účinnost (vedoucí trh na trzích a na trzích). NPS ≈ 90/100.
Klady : Bezkonkurenční rychlost, spolehlivost a integrace. Nevýhody : Nejvyšší počáteční náklady; přebytek pro maloobjemové obchody.
Rozvíjející se čínské značky nabízejí konkurenceschopný výkon při nižších nákladech, zaměřují se na cenovou dostupnost pro trhy základní úrovně a zároveň postupně zlepšují funkce pro použití vyšší třídy.
Globální značky často vedou v rychlosti, přesnosti a automatizaci.
Čínské stroje se rychle zlepšují díky umístění s podporou vidění a detekcí chyb v reálném čase.
U složitých velkoobjemových linek si mezinárodní stroje udržují náskok, zatímco čínské opce jsou dostatečné pro středně objemovou nebo nákladově citlivou výrobu.
Čínské modely: 30–50 % levnější předem, rychlá návratnost investic pro malé/střední továrny.
Mezinárodní modely: vyšší náklady, ale potenciálně nižší dlouhodobá údržba a prostoje.
Rozhodnutí závisí na objemu výroby, rozpočtu a požadované přesnosti.
Čínské značky vynikají místním servisem v Asii, rychlými náhradními díly a rychlou reakcí.
Globální značky nabízejí široké pokrytí, ale u dílů mimo hlavní trhy může dojít ke zpoždění dodávky.
Školení, vzdálená podpora a diagnostické nástroje jsou kritickými faktory pro hladký provoz.
Čínské stroje poskytují rychlejší návratnost u menších linek a zlepšují nákladovou efektivitu.
Mezinárodní stroje poskytují vyšší propustnost, nižší poruchovost a konzistentnější dobu provozuschopnosti pro velkoobjemovou výrobu.
Nejvhodnější pro malé až střední klienty EMS — Pokud jste poskytovatelem EMS se středním objemem objednávek, omezeným rozpočtem a chcete rychle získat návratnost investic: domácí stroj, jako je ICT, je často tou nejhospodárnější volbou. Poskytuje přijatelnou stabilitu vkládání, rozumnou přesnost a nejnižší počáteční náklady.
Kdy uvažovat o globálních / špičkových značkách — Jakmile váš objem výroby překročí určitou hranici (např. stálá pracovní zátěž vyžadující umístění desítek tisíc komponent za směnu), nebo když vaše produkty vyžadují vysokou přesnost umístění (např. komponenty s jemným roztečím, úzké montážní tolerance), nebo když potřebujete velmi stabilní propustnost pro vysoce mixované nebo dlouhodobé plánování výroby – to je případ, kdy investice do stroje globální / prémiové značky dává smysl.
Klíčové prahy pro rozhodování
Potřeby přesnosti : Pro typické desky spotřební elektroniky je často dostatečná přesnost umístění kolem ±0,05 mm; pro zařízení s vysokou hustotou / jemným stoupáním nebo vysoce spolehlivá zařízení, cílové stroje s přesností ±0,03–±0,02 mm (20–30 µm) nebo lepší.
Potřeby propustnosti : U středně objemových linek může stačit stroj s kapacitou přibližně 15 000–30 000 komponentů/hodinu; u velkoobjemových nebo hromadných výrobních linek, zejména s velkými dávkami nebo vysokou rychlostí provozu, vykazují stroje dodávající 50 000+ CPH (nebo s počtem hlav pro paralelní umístění) zřetelné zvýšení produktivity.
Další klíčové aspekty — Vyhodnoťte nejen pořizovací cenu, ale také celkové náklady v průběhu času: dostupnost údržby, dodávky náhradních dílů, servisní podpora, riziko prostojů. Zvažte také flexibilitu: dokáže stroj zvládnout smíšené typy součástí, časté změny nebo budoucí variace produktů.
Praktická logika doporučení
Pokud jsou objednávky vašich zákazníků malé až střední, projekty nevyžadují ultrajemnou rozteč a záleží vám na kontrole nákladů a rychlé návratnosti investic → použijte spolehlivé domácí řešení, jako je ICT
Pokud jsou vaše objednávky rozsáhlé nebo předpokládáte růst objemu nebo vaše produkty vyžadují vysokou přesnost / spolehlivost / smíšené komplexní komponenty → upřednostněte vkládací stroj mezinárodní / prémiové značky, abyste zajistili dlouhodobou stabilitu, výnos a škálovatelnost.
Zjistěte, který vkládací stroj vyhovuje vašemu objemu výroby, potřebám přesnosti a rozpočtu.
Vyžádejte si osobní konzultaci již nyní!
Mezinárodní značky poskytují vyšší rychlost (až 25 000 CPH) a přesnost (±0,05 mm). Čínské stroje dohánějí spolehlivé umísťování a systémy s podporou vidění, ideální pro středně sériovou výrobu.
Čínské stroje základní úrovně jsou o 30–50 % levnější než globální modely. Špičkové mezinárodní stroje jsou dražší předem, ale šetří dlouhodobou údržbu a prostoje.
Vyhodnoťte dostupnost místních služeb, dodávky náhradních dílů, školicí programy a vzdálenou diagnostiku. Rychlá místní podpora minimalizuje prostoje čínských strojů; mezinárodní značky mohou mít delší přepravu, ale rozsáhlé globální pokrytí.
ICT automatické vkládací stroje jsou ideální pro malé továrny nebo začínající podniky díky cenové dostupnosti, přizpůsobitelným možnostem a spolehlivé místní podpoře.
Pozitivní zpětná vazba o spolehlivosti, provozuschopnosti a podpoře výrazně ovlivňuje nákupní rozhodnutí, zejména u dlouhodobých investic.
Ano, mohou fungovat dobře s upgrady, jako jsou rychlejší podavače nebo pokročilé systémy vidění. Pro špičkovou přesnost ve velmi velkoobjemové výrobě zůstávají preferovány mezinárodní stroje.
