Princip funkce přetavovací pece ICT Lyra Series?

Přetavovací pec je měkké pájení, které realizuje mechanické a elektrické spojení mezi pájenými konci součástek pro povrchovou montáž nebo kolíky a destičkami tištěných desek přetavením pájecí pasty předem distribuované na destičkách tištěných desek.Reflow Oven je rozdělena celkem do čtyř teplotních zón: předehřívací zóna;topná zóna;tavná pájecí zóna;chladící zóna.Pro Lyra reflow pec jako příklad si promluvme o principu fungování těchto čtyř teplotních zón.

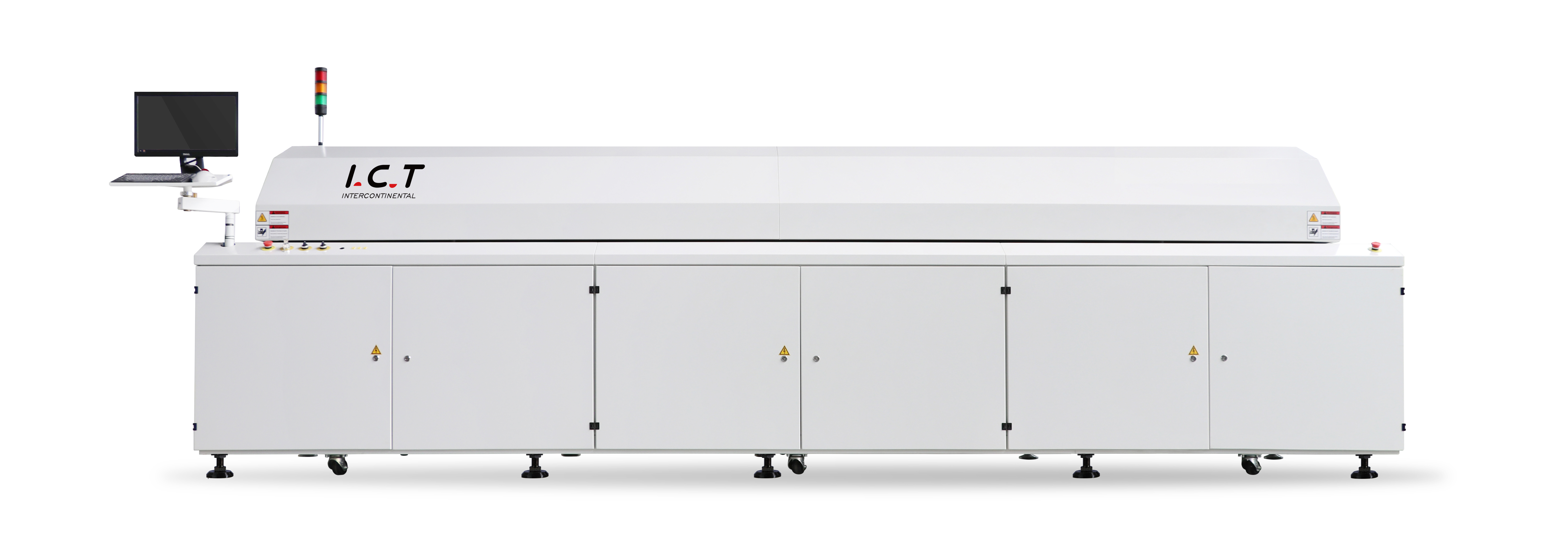

Bezolovnatá přetavovací pec řady Lyra je po letech testování na trhu vyspělým produktem ICT.Jeho bezkonkurenční topný výkon a systém regulace teploty splňuje požadavky různých svařovacích procesů, je to krystalizace ICT let technického výzkumu a vývoje.

1. Princip funkce předehřívací zóny Lyra Reflow Oven:

Předehřátím se aktivuje pájecí pasta a zabrání se rychlému zahřátí na vysokou teplotu během ponoření do cínu, což je zahřívání, které způsobuje poškození dílů.Cílem Lyra Reflow Oven je ohřát desku plošných spojů na pokojovou teplotu co nejdříve, ale rychlost ohřevu musí být řízena ve vhodném rozsahu.Pokud je příliš rychlý, dojde k tepelnému šoku a může dojít k poškození obvodové desky a součástí.Pokud je příliš pomalý, rozpouštědlo se dostatečně neodpaří.Ovlivněte kvalitu pájení Lyra Reflow Oven.V důsledku vyšší rychlosti ohřevu je teplotní rozdíl v přetavovací peci na zadním stupni teplotní zóny Lyra Reflow Oven poměrně velký.

2. Princip fungování izolační zóny Lyra Reflow Oven:

Hlavním účelem stupně tepelné konzervace Lyra Reflow Oven je stabilizovat teplotu každého prvku v peci Lyra Reflow Oven a minimalizovat teplotní rozdíl.Věnujte této oblasti dostatek času, aby se teplota větší součásti vyrovnala menší součásti a aby se tavidlo v pájecí pastě Lyra Reflow Oven zcela odpařilo.Na konci sekce uchování tepla se působením tavidla odstraní oxidy na podložkách, pájecích kuličkách a kolících součástek a také se vyrovná teplota celé desky plošných spojů.Je třeba poznamenat, že všechny komponenty na SMA by měly mít na konci této sekce stejnou teplotu, jinak vstup do reflow sekce způsobí různé špatné pájecí jevy kvůli nerovnoměrné teplotě každé části.

3. Princip činnosti pájecí zóny Lyra Reflow Oven?

Když PCB vstoupí do zóny přetavení, teplota rychle vzroste, takže pájecí pasta dosáhne roztaveného stavu.V této oblasti je teplota ohřívače nastavena vysoko, takže teplota součásti rychle stoupá na maximální teplotu.Pokud je špičková teplota pece Lyra Reflow Oven příliš nízká, je snadné vytvářet studené spoje a nedostatečné smáčení;pokud je Lyra Reflow Oven příliš vysoká, substrát z epoxidové pryskyřice a plastová část budou náchylné ke koksování a delaminaci a vytvoří se nadměrné eutektické kovové sloučeniny a způsobí křehkost.Pájecí bod ovlivňuje pevnost pájení.V oblasti pájení Lyra Reflow Oven věnujte zvláštní pozornost tomu, aby doba přetavování nebyla příliš dlouhá, aby nedošlo k poškození pece Lyra Reflow Oven, může to také způsobit špatnou funkci elektronických součástek nebo způsobit poškození desky plošných spojů. popálení a další nepříznivé účinky.

4. Princip činnosti chladicí zóny Lyra Reflow Oven:

V této fázi se teplota Lyra Reflow Oven ochladí pod teplotu pevné fáze, aby pájené spoje ztuhly.Rychlost ochlazování ovlivní pevnost pájených spojů.Pokud je rychlost ochlazování příliš pomalá, bude se vytvářet nadměrné množství eutektických kovových sloučenin.V místě pájení je náchylná k výskytu velké struktury zrn, což snižuje pevnost pájecího bodu.Rychlost chlazení chladicí zóny je obecně asi 4 ℃/S a je nutné ji ochladit pouze na 75 ℃.
