Jaké jsou dovednosti ladění parametrů plného autora SMT STENCIL?

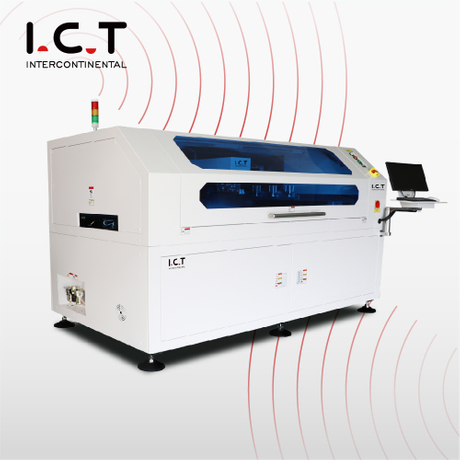

Tiskárna SMT SMT SMT je nepostradatelná zařízení ve výrobě procesu SMT. Obecně se skládá z montáže desky, pájecí pasty, otisk a přenosu desky obvodů. Široce používanými jsou tiskárna SMT SMT SMT STENCIL a polovička SMT STENCIL Tiskárna tyto dva typy, dále, pojďme s vámi sdílet pokyny k tiskárně SMT SMT SMT SMT SMT.

Jaké jsou přípravy před zahájením tiskárny SMT SMT SMT?

Jak provádí tiskárna SMT SMT SMT SMT nastavení a umístění?

Jaké jsou požadavky na pozici zastavení a identifikaci tiskárny SMT SMT SMT?

Jaké jsou požadavky na pozici zastavení a identifikaci tiskárny SMT SMT SMT?

Jaké jsou přípravy před zahájením tiskárny SMT SMT SMT?

① Zkontrolujte, zda je napájecí a plynový část tiskárny SMT SMT SMT normální

② Zkontrolujte, zda jsou nástroje v aktivní části zařízení SMT SMT STENCIL TISPINT

③ Po zapnutí síly tiskárny SMT STENCIL Full-Auto SMT, když se zařízení vrací k původu, nemůže zařízení opustit. Pokud existuje abnormalita, stiskněte nouzové zastavení a odstraňujte problémy.

④ Vyjměte veškerou náprstek a přepážku pro čištění a zcela je vyčistěte.

⑤ Vyčistěte povrch stolu látkou a alkoholem a na povrchu by neměla být žádná cizí záležitost, pájecí pasta nebo prach

⑥ Vyčistěte povrch svorky na straně kolejnice hadrem a alkoholem a na povrchu nesmí být žádná cizí záležitost, pájecí pasta ani prach

⑦ Potvrďte, zda je správně nainstalován systém stírání tiskárny SMT SMT SMT SMT a válec je nainstalován na místě

Jak provádí tiskárna SMT SMT SMT SMT nastavení a umístění?

① Změřte délku a šířku PCB na pravítku rámu obrazovky a po zadání upravte šířku stopy, vložte PCB do stopy a potvrďte, zda je šířka vhodná a zda je import a export hladký

② Položte tiskárnu SMT SMT SMT SMT na stůl, poté dejte PCB do dráhy, zvedněte stůl a upněte jej a potvrďte, zda může být PCB efektivně sevřena. Pokud jej nelze seznámit, upravte šířku stopy vhodně. A znovu potvrdit šířku vchodu a odchodu

③ Abychom umístili náprstek, měl by být směr útluma čipu kolmý k mačka nebo méně než 45 stupňů, válcový náprstek by měl být rovnoměrně umístěn a sloupec, který by měl být zcela namáhán.

④ Po umístění náprstku jemně protřepejte náprstek rukou, abyste potvrdili, zda se náprstek plně auto SMT šablony třese. Pokud dojde k otřesu, znamená to, že spodní část útluku není plochá a je třeba jej vyčistit. Upravte výšku tabulky, abyste zajistili, že plocha potisku PCB a povrch boční svorky jsou na stejné rovině zapnuté.

Jaké jsou požadavky na pozici zastavení a identifikaci tiskárny SMT SMT SMT?

Požadavky na automatickou polohu SMT SMT SMT SMT STENCIL : Střední linka tiskové oblasti a středový šroub boční svorky jsou na stejné linii. Vyberte bod značky. Požadavky: diagonální, pravidelný tvar, žádné rušení v oblasti a přiměřené nastavení parametrů.

Zvedněte osu Z a umístěte šablonu. K polštářku tiskárny SMT SMT SMT je vyžadována, aby se shodovala s otvorem šablony. Upněte šablonu a nastavte zdvih Squeegee. Počáteční a koncové pozice Squeegee by měly být na upínací desce. A vzdálenost od sítě je 30 mm.

Jak potvrdit parametry plně automobilové SMT STENCIL tiskárny?

① Tlak stisk, mrtvice, potvrzení rychlosti.

② Potvrďte parametry systému vymazání plně automobilu SMT STENCIL PRINTER.

③ Potvrďte parametry orbitální rychlosti tiskárny SMT SMT SMT.

④ Potvrďte parametry strippingu plně auto-auto-SMT STENCIL PRINTER.

⑤ Nastavte výrobní parametry tiskárny Full-Auto SMT STENCIL, zaškrtněte se 'Okno pro nastavení displeje '.

⑥ Automaticky spusťte tiskový stroj a vložte substrát (filmová deska).

⑦ Po zastavení tiskárny SMT SMT SMT se uvolněte šablonu, přesně umístěte šablonu a poté zamkněte šablonu.

⑧ Přidejte pájecí pastu, vytiskněte první film a potvrďte tiskový efekt pod mikroskopem.

⑨ Upravte parametry tisku podle efektů tisku a demildingu.

⑩ Po potvrzení prvního tisku je v pořádku, nastavte výrobní parametry, zrušte zaškrtnutí zaškrtnutí 'Okno pro nastavení displeje ' a prvních 5ks dávkového tisku je třeba plně zkontrolovat, aby se potvrdila stabilita tisku.
