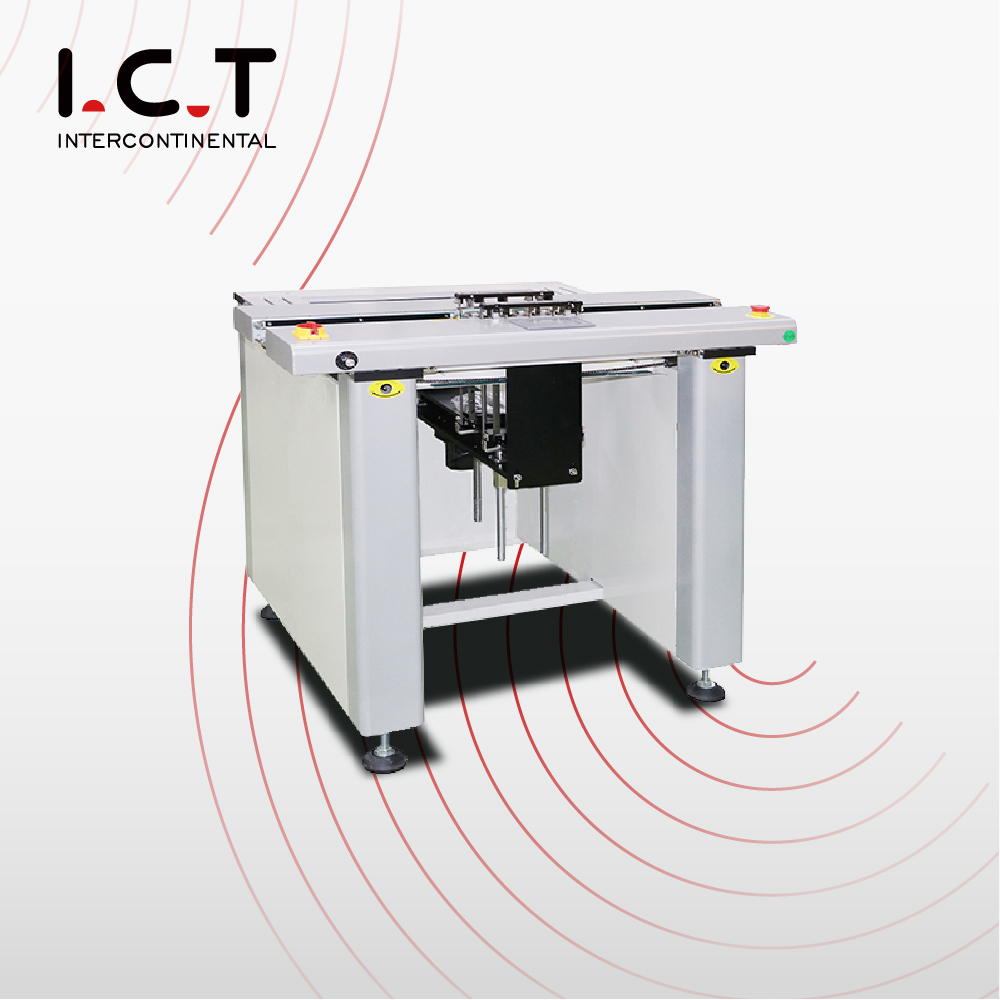

ICT PCB Shuttle Conveyor rychle posouvá desky do stran a udržuje vaši linku SMT plynulou nepřetržitě.
A. Vysokorychlostní servoposuv za pouhých 8-10 sekund
b. Nastavení šířky jedním tlačítkem stejně jako celý řádek
C. Hladké řazení 2-5 jízdních pruhů bez poškrábání desek
d. Kompletní SMEMA handshake v každém jízdním pruhu
E. Jasná tříbarevná věžová světla + bzučák
F. 7palcová dotyková obrazovka + PLC super jednoduché ovládání
G. Bezplatná globální instalace a školení na místě
I.C.T
| Množství: | |
|---|---|
| Vysokorychlostní kyvadlový dopravník plošných spojů pro flexibilní víceproudé linky SMT
ICT PCB Shuttle Conveyor je nejchytřejší Smt Line Automatic PCB Shuttle Conveyor, když potřebujete okamžitě přesměrovat desky do různých pruhů. Celá sekce dopravníku, poháněná vysoce přesným servomotorem, se během několika sekund posouvá doleva nebo doprava při zachování dokonalého vyrovnání desky plošných spojů. Hliníkový rám pro letectví, špičkové snímače a PLC připravené na Průmysl 4.0 poskytují nepřetržitou přesnost jako skálu. Synchronizace šířky jednoho tlačítka, plná ochrana CE a bezproblémová komunikace SMEMA dělají z každého kyvadlového dopravníku s plošnými spoji nutností pro továrny na elektroniku s velkým mixem a velkým objemem po celém světě.
| Kompletní rodina dopravníků s řešeními Smart Traverser

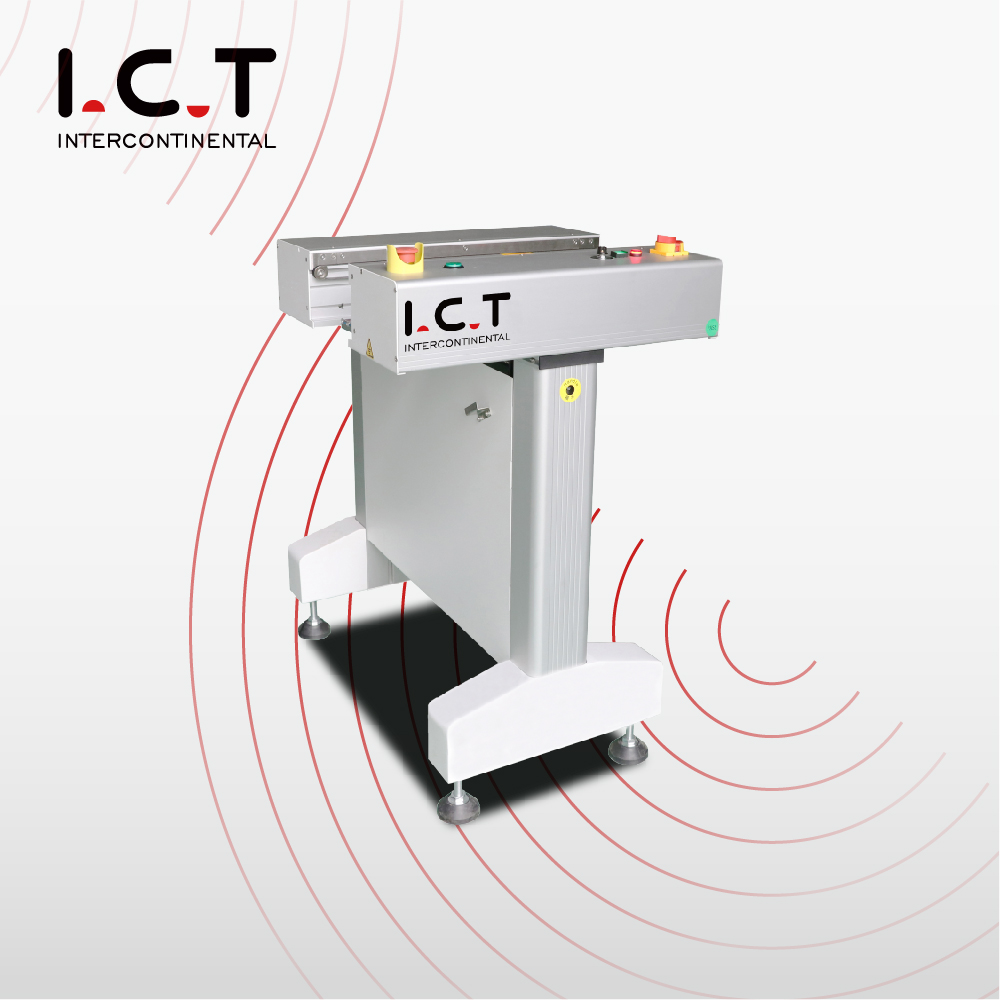

ICT dodává přes deset typů dopravníků, takže každé uspořádání funguje perfektně. Standardní spojovací dopravníky jednoduše přenášejí desky. Kontrolní a chladicí modely zvládají kvalitní kroky. Výkonný kyvadlový dopravník s plošnými spoji se dodává ve verzích se 2 pruhy, 3 pruhy, 4 pruhy nebo 5 pruhy, pevné nebo programovatelné pozice, plus volitelné vyrovnávací paměti na každém pruhu. K dispozici jsou také teleskopické brány a vyřazovací jednotky NG. Každý automatický kyvadlový dopravník s plošnými spoji Smt Line lze plně přizpůsobit co do délky, počtu jízdních pruhů, dojezdové vzdálenosti a inteligentního protokolu tak, aby přesně odpovídal vašemu výrobnímu toku.
| Podrobné vlastnosti produktu
Servomotor Panasonic s vysokým točivým momentem a přesné lineární kolejnice hladce pohybují celou sekcí dopravníku rychlostí 1000 mm/s s opakovatelností ±0,1 mm. Vodicí kolečka z tvrzené oceli a antivibrační provedení eliminují otřesy i při maximální rychlosti. Všechny mechanické části splňují přísné normy ISO a CE, díky čemuž má dopravník PCB Shuttle Conveyor desítky let dokonalého přepínání mezi jízdními pruhy.
Více fotoelektrických senzorů okamžitě detekuje desky a překážky. Jasná tříbarevná věžová světla a hlasitý bzučák jasně varují obsluhu. Nadměrně velká nouzová tlačítka a plné světelné závory splňují úroveň CE Cat.4. Antikolizní software automaticky zastaví pohyb, pokud je něco v nepořádku.
7palcová plnobarevná dotyková obrazovka a spolehlivé PLC umožňuje operátorům nastavit polohu v jízdním pruhu a rychlost během několika sekund. Volitelný modul Industry 4.0 podporuje Hermes, CFX a všechny hlavní protokoly MES. Aktualizace softwaru a vzdálená diagnostika jsou doživotně zcela zdarma.
Standardní 3mm ESD plochý řemen běží tiše a čistě. Pro těžší prkna zvolte nerezový řetězový pohon, který nikdy neklouže a perfektně zvládá vyšší zatížení. Oba systémy fungují bezchybně, zatímco dopravník s plošnými spoji se pohybuje do stran, aniž by spadl nebo poškrábal desky.
| Specifikace Reflow pece
| Specifikace | parametru |
|---|---|
| Šířka PCB | 50–400 mm (500 mm volitelně) |
| Výška dopravníku | 900 ± 20 mm |
| Rychlost přenosu | 0,5–20 m/min nastavitelné |
| Napájení | AC 220 V 50/60 Hz |
| Spotřeba energie | 50–150 W |
| Směr | Zleva doprava (volitelné zprava doleva) |
| Materiál pásu | 3 mm ESD plochý řemen nebo řetěz |
| Režim ovládání | PLC + dotyková obrazovka |
| Nastavení šířky jedním tlačítkem | Volitelné (synchronizace celé linky) |
| Bezpečnostní standard CE | Plný kryt + ochrana snímače |
* IKT stále pracuje na kvalitě a výkonu, specifikacích a vzhledu může být bez zvláštního upozornění aktualizováno.
| Seznam vybavení linky SMT
Naše vysoce kvalitní výrobní linka PCBA obsahuje pokročilé vybavení pro efektivní a přesnou montáž PCB. Plně automatizovaná linka SMT zahrnuje zavaděč, automatickou tiskárnu pro přesné nanášení pájecí pasty, zařízení pro přesné umístění součástek, přetavovací pec pro spolehlivé pájení a systém AOI pro důkladnou kontrolu defektů. Tato vysoce kvalitní výrobní linka PCBA zajišťuje hladký provoz, vysokou spolehlivost a nízkonákladovou montáž SMT, splňující různé průmyslové požadavky.
| Příběh úspěchu zákazníka
Dva vedoucí ICT inženýři odletěli do Uruguaye, aby zde spustili kompletní linku s vysokou směsí pro předního výrobce chytrých elektroměrů. Balíček obsahoval nakladače zásobníků, tiskárny 471 a 481, montážní zařízení Lyra622, AOI, přetavovací pec W2, vícenásobné kyvadlové dopravníky PCB, válečkové linky a pracovní stanice. Během sedmi dnů náš tým dokončil instalaci, mapování jízdních pruhů a úplné zaškolení obsluhy. Nyní továrna přepíná produkty mezi čtyřmi pruhy během několika sekund s nulovým mícháním a denní výkon se zvýšil o 40 %.
| Profesionální školení a podpora
Od návrhu linky po každodenní hromadnou výrobu, ICT vás nikdy neopustí. Nabízíme bezplatné online školení a školení na místě, doživotní bezplatné aktualizace softwaru a vzdálenou podporu 7×24. V případě potřeby naši inženýři dorazí do 48 hodin kamkoli na světě. Náhradní díly se expedují ve stejný den z osmi světových skladů – vaše výroba se nikdy nezastaví.
| Chvála zákazníka
'Kvalita SMT Conveyor je vynikající a změna šířky jedním tlačítkem nám ušetří hodiny při každé směně.'
'Balení je super pevné — stroje dorazily perfektní po dvou měsících na moři.'
'Inženýři jsou trpěliví, profesionální a každou otázku vyřeší během několika minut.'
'Doba odezvy je blesková – dokonce i o víkendech!'
'Nejlepší poprodejní tým, se kterým jsem kdy pracoval.'
| Naše certifikace
Každý ICT stroj nese certifikáty CE, RoHS a ISO9001 plus desítky patentů na vynálezy. Každý kyvadlový dopravník PCB projde před dodáním přísným 48hodinovým testem stárnutí při plném zatížení. Kvalita je zabudována každý den – proto nám zákazníci rok co rok důvěřují.
| O nás a továrně
Společnost ICT byla založena v roce 2012 v Dongguanu v Číně a rychle se rozrostla na předního globálního poskytovatele řešení SMT s téměř 90 zapálenými zaměstnanci a moderní továrnou o rozloze 12 000 m². Všechny základní komponenty navrhujeme a vyrábíme interně podle přísných systémů kvality. Více než 1 600 zákazníků ze 72 zemí používá naše zařízení každý den. S osmi zahraničními pobočkami a nepřetržitým rychlým růstem ICT nadále poskytuje spolehlivý přepravník PCB Shuttle Conveyor a prvotřídní služby výrobcům elektroniky po celém světě.
