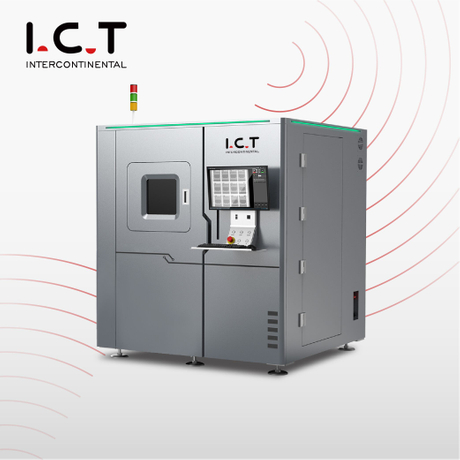

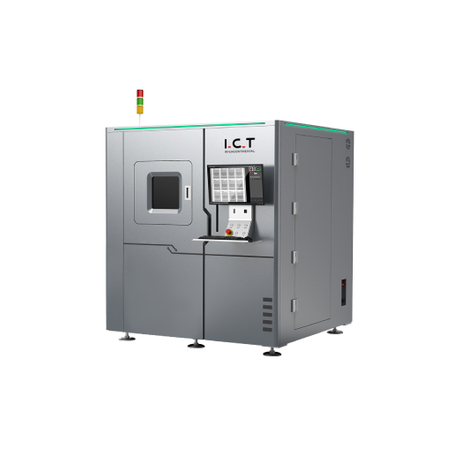

Úvod X-Ray I.C.T-9500:
Zařízení I.C.T-8200 je navrženo tak, aby poskytovalo rentgenové zobrazování s vysokým rozlišením především pro elektronický průmysl.Tento všestranný systém je účinný pro mnoho aplikací v procesu výroby desek plošných spojů.To zahrnuje BGA, CSP, QFN, Flip Chip, COB a širokou škálu SMT komponent.
Funkce:
1. 160KV 1um otevřená rentgenová trubice;
2. Vysokorychlostní milionový detektor FPD s vysokým rozlišením, 6osý pohybový systém, který splňuje různé potřeby detekce s vysokou poptávkou;
3. Windows navigace, pohodlné sledování cíle;
4. Automatické měření prázdné oblasti BGA a generování zpráv;
5. Multifunkční systém zpracování obrazu DXI s více programy pro kontrolu obrazu s programováním XY;
6. Stroj je dodáván s UPS, aby se snížilo poškození zařízení způsobené náhlým výpadkem napájení;
SMT, BGA, CSP, Flip Chip, LED detekce, Polovodiče, Obalové komponenty, Bateriový průmysl, Elektronické komponenty, Automobilové díly, Fotovoltaika, Hliníkové tlakové lití, Lisování plastů. Keramika, další speciální průmyslová odvětví.
BGA 3D CT detekce
IC 3D CT detekce
Detekce lithiové baterie
Detekce lití pod tlakem
Specifikace:
| Položka | Modelka | I.C.T-9500 |
| Rentgenová trubice | Max.Napětí, Typ | 160kV/1000μA, otevřená rentgenka Micro Focus |
| Spotřeba energie | 64W | |
| Velikost ohniska | 1 μm (volba 0,5 μm) | |
| Zvětšení | 600X | |
| Typ detektoru | FPD | |
| Detektor | Rozlišení | 1 μm |
| Pixel | 1536x1536 | |
| Úhel detektoru | Úhel pohledu 360°, náklon 2*70° | |
| Operační systém | Průmyslové PC, Win10 64-bit, procesor i7 | |
| Systémový počítač | Monitor | 24' LCD |
| Uživatelské rozhraní | I.C.T Multifunkční systém zpracování obrazu DXI | |
| Software | Max.Nakládací plocha | 600 mm * 545 mm |
| Pracovní platforma | Max.Oblast inspekce | 530 mm * 470 mm |
| Max.Nakládací hmotnost | 10 kg | |
| Ovládání pohybu | Joysticky, myš a klávesnice | |
| Rozsah pohybu (nahoru a dolů) | 250 mm | |
| Navigace | Fotoaparát | HD kamera, laserový bod |
| Vlastnosti vybavení | Zdroj napájení | AC 110~220V (±10%) 50Hz, 3kW |
| Rozměry obrysu | 1700(Š)*1660(H)*1900(V) mm | |
| Hmotnost systému | 2700 kg |
