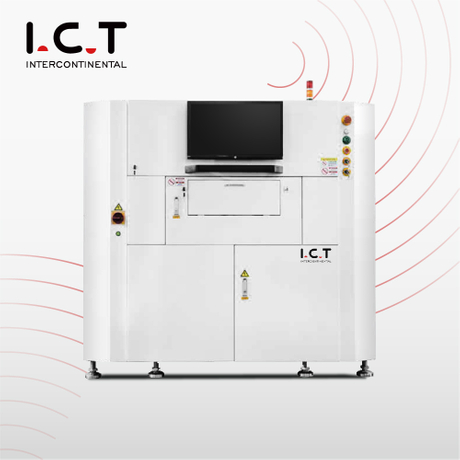

On Line SPI I.C.T-S400 Úvod:
I.C.T 3D SPI může zcela vyřešit problém stínu a náhodného odrazu v procesu detekce, takže přesnost 3D detekce pájecí pasty je vyšší;vybaven 5M pixelovou vysokorychlostní kamerou, rychlost detekce je vyšší, obraz je jemnější a bohatší;je ideální volbou pro vysokorychlostní a vysoce přesné výrobní linky.
3D technologie
Vysoce přesné programovatelné černé a bílé moaré třásně. Vysoce přesná technologie řízení světelného zdroje, vícenásobná expozice. Nejvyšší přesnost měření 0,67um.
Okrajové paprsky jsou promítány a shromažďovány a je pořízeno více snímků najednou pro komplexní výpočet.
Stroboskop, konstantní světlo, okamžitá expozice, Vícenásobná expozice, 10 kanálů Vysoce přesné ovládání světelného zdroje.
Kompaktní konstrukce, minimální půdorys, jednokolejná dvojitá kolejnice
PCB volitelná.
Integrální odlévací struktura, kompatibilní s FPC, PCB může být až 1200 * 500 mm.
| Modelka | I.C.T-S400 | I.C.T-S600 | I.C.T-S1200 |
| Velikost PCB | 55 * 55 ~ 400 * 300 mm | 55 * 55 ~ 600 * 500 mm | 55*55 ~ 1200*500mm |
| Tickness PCB | 0,5 ~ 5,0 mm | ||
| Hmotnost PCB | ≤ 5,0 kg | ||
| Nastavení dopravníku | Manuální/automatické | ||
| Typ měření | Výška, Plocha, Objem, Odsazení, Most, Tvar | ||
| Výška vložení | 0 ~ 500 um | ||
| Minimální velikost měření | 180 ~ 180 um | ||
| Minimální výška padů | ≥100um | ||
| Princip měření | Vícebarevné vektorové měření hranic | ||
| Rozlišení výšky | 0,67um (teoretická hodnota) | ||
| Pixel fotoaparátu | 530 mil | ||
| Velikost FOV | 28mm/35mm/37mm/41mm | ||
| Rychlost detekce | 0,45 s/FOV | ||
| Čas programu | 5 ~ 10 min | ||
| Datový typ | Gerber Data 274D/274X, skenování PCB | ||
| Skenování čárových kódů | Skenování kamerou (volba: pistole s čárovým kódem) | ||
| Napájení | AC220,50/60Hz,1KVA | ||
| Rozměr stroje | 630*1620*1470mm | 830*1620*1470mm | 1700*1150*1500mm |
| Hmotnost | 1200 kg | 1300 kg | 1600 kg |
Úspěšná zkušenost:
Zákazník I.C.T ve 35 zemích světa
1. Pomáháme zákazníkům stavět mnoho nových továren po celém světě.
2. Školení více než 500 odborníků a techniků pro zákazníky.
3. Stala se pro vás nejspolehlivějším čínským partnerem.
Fnebo tovární nastavení SMT, můžeme pro vás udělat:
1. Poskytujeme kompletní SMT řešení pro vás
2. Poskytujeme základní technologii s našimi zařízeními
3. Poskytujeme nejprofesionálnější technické služby
4. Máme bohaté zkušenosti s továrním nastavením SMT
5. Dokážeme vyřešit jakýkoli dotaz ohledně SMT
Způsob balení:
Standardní dřevěné pouzdro s vakuovým balíčkem
Způsob odeslání:
1. Letecky, pro vzorek a malý balíček, mezinárodní expres jako DHL, UPS, EMS...
2. Po moři, pro velké balení a množství;
3. Jiné způsoby podle požadavků zákazníka.
Čas doručení:
35 dní
